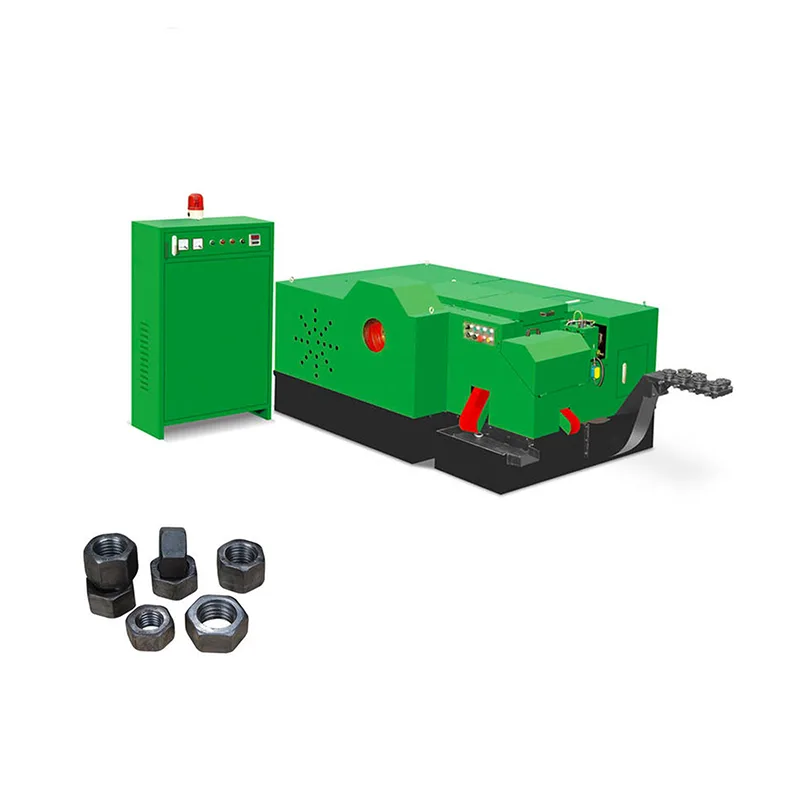

Formówka do nakrętek o małych rozmiarach jest zoptymalizowana do formowania nakrętek o stosunkowo małych średnicach i drobnych szczegółach konstrukcyjnych. W zastosowaniach maszyn do spęczania na zimno mniejsze detale stwarzają różne wyzwania, takie jak wrażliwość na wyrównanie, kontrola przepływu materiału i zmienność wymiarów.
Zamiast skupiać się na zdolności formowania, ta forma do nakrętek kładzie nacisk na precyzję, stabilność i powtarzalne pozycjonowanie. Etapy oprzyrządowania i formowania są rozmieszczone tak, aby wspomagać kontrolowane odkształcenie dostosowane do małych profili nakrętek, pomagając zachować stałą geometrię w ciągłej produkcji.
TAICHUANG wprowadza to rozwiązanie dla nabywców, dla których priorytetem jest dokładność i niezawodność w produkcji małych nakrętek, a nie duża złożoność formowania.
|
Model |
TCNF-8B6S |
TCNF-8B6L |
TCNF-11B6S |
TCNF-11B6L |
|
Ilość form/NR |
6 |
6 |
6 |
6 |
|
Produkty Średnica zewnętrzna/mm |
5-8 |
5-8 |
5,5-12,7 |
5,5-12,7 |
|
Produkty Rozmiar/mm |
M2,5-M5 |
M2,5-M5 |
M3-M6 |
M3-M6 |
|
Maksymalna średnica odcięcia/mm |
8 |
8 |
12 |
12 |
|
Maksymalna długość odcięcia/mm |
10 |
15 |
20 |
35 |
|
Skok matrycy/mm |
38 |
38 |
50 |
50 |
|
Siła nacisku/kg |
30000 |
30000 |
65000 |
65000 |
|
Wydajność/szt./min |
160-200 |
160-200 |
120-160 |
120-160 |
|
Smar Silnik/kw |
1.5 |
1.5 |
1.5 |
1.5 |
|
Zużycie smarów/l |
400 |
400 |
600 |
600 |
|
Moc silnika głównego/kw |
7.5 |
7.5 |
11 |
11 |
|
Objętość (dł.*szer.*wys.)/cm |
300*136*100 |
300*136*100 |
390*163*126 |
390*163*126 |
|
Waga/kg |
2100 |
2100 |
4200 |
4200 |
|
Model |
TCNF-14B6S | TCNF-14B6L | TCNF-17B6S | TCNF-19B6S |
|
Ilość form/NR |
6 | 6 | 6 | 6 |
|
Produkty Średnica zewnętrzna/mm |
10-17 | 10-17 | 14-17 | 14-22 |
|
Produkty Rozmiar/mm |
M6-M10 | M6-M10 | M8-M10 | M8-M14 |
|
Maksymalna średnica odcięcia/mm |
14 | 14 | 17 | 19 |
|
Maksymalna długość odcięcia/mm |
25 | 35 | 40 | 60 |
|
Skok matrycy/mm |
60 | 60 | 70 | 80 |
|
Siła nacisku/kg |
90000 | 90000 | 120000 | 200000 |
|
Wydajność/szt./min |
100-160 | 100-160 | 100-140 | 80-140 |
|
Smar Silnik/kw |
2.2 | 2.2 | 2.2 | 2.2 |
|
Zużycie smarów/l |
900 | 900 | 1200 | 1600 |
|
Moc silnika głównego/kw |
15 | 15 | 30 | 45 |
|
Objętość (dł.*szer.*wys.)/cm |
460*193*155 | 460*193*155 | 480*220*180 | 510*230*190 |
|
Waga/kg |
8500 | 8500 | 11500 | 16000 |
Stabilne pozycjonowanie materiału dla małych detali
Kontrolowane odkształcenie w celu zmniejszenia zmienności wymiarów
Zoptymalizowany rytm formowania dla nakrętek o kompaktowych rozmiarach
Poprawiona spójność w długich seriach produkcyjnych

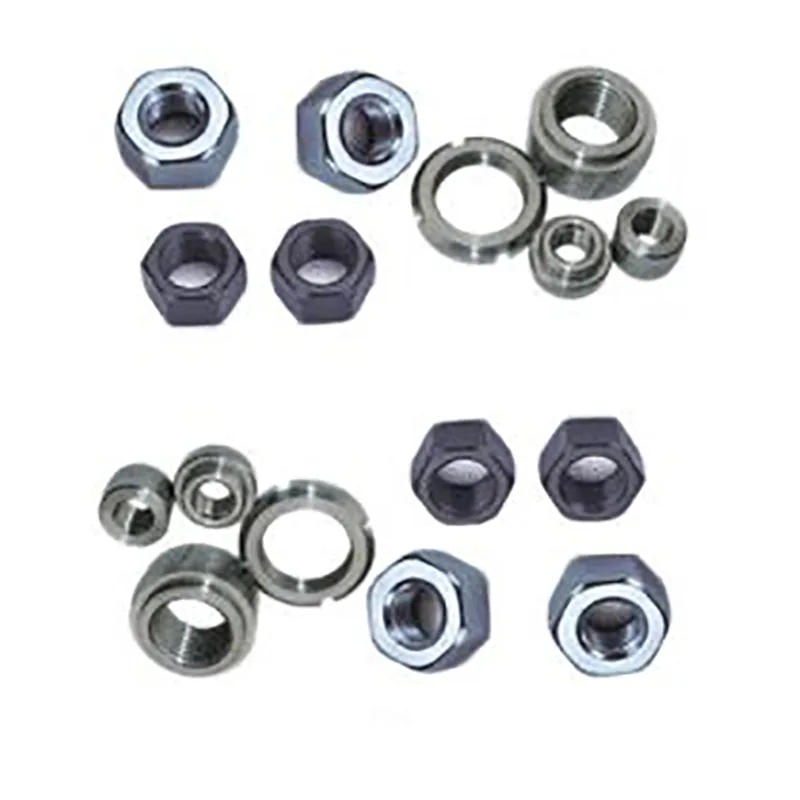

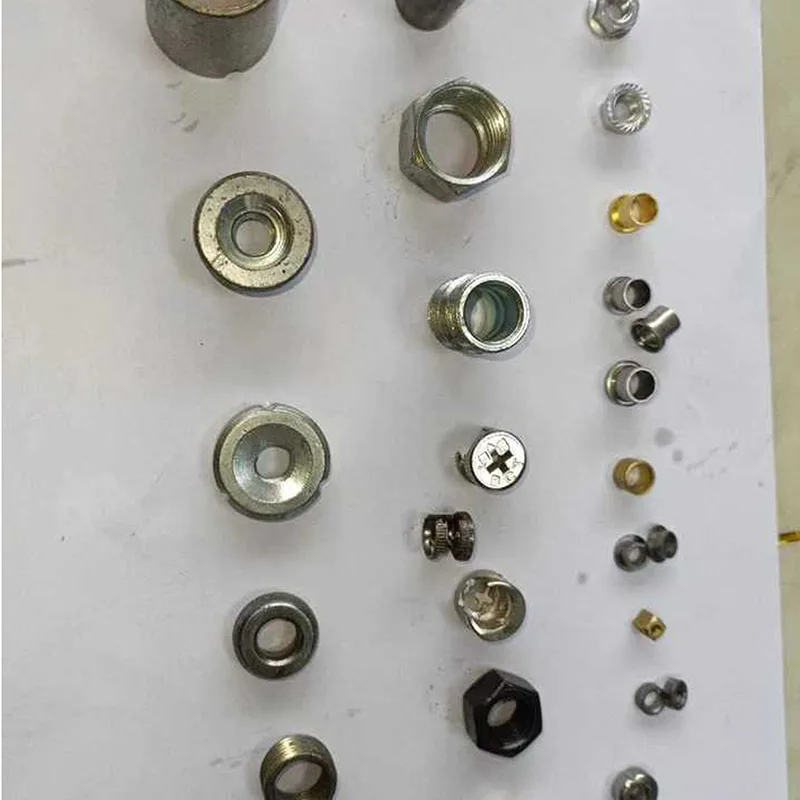

Małe nakrętki sześciokątne
Precyzyjne elementy złączne do elektroniki i maszyn
Lekkie elementy mechaniczne
Kompaktowe systemy mocowania
Formowanie małych nakrętek wymaga starannej równowagi pomiędzy siłą formującą a kontrolą odkształceń. Nadmierna siła może powodować niestabilność, natomiast niewystarczająca kontrola może prowadzić do niespójności wymiarowej. Mały kształtnik do nakrętek rozwiązuje ten problem, koncentrując się na przewidywalnym zachowaniu podczas formowania, a nie na maksymalnej wydajności.
TAICHUANG wspiera klientów, pomagając dopasować konfigurację formy do nakrętek do rozmiaru nakrętki, charakterystyki materiału i oczekiwań dotyczących dokładności.
P1: Co definiuje formę do nakrętek o „małym rozmiarze”?
Przeznaczony jest do nakrętek o mniejszych wymiarach, które wymagają precyzyjnej kontroli formowania.
P2: Czy można go stosować do standardowych nakrętek?
Tak, ale wybiera się go głównie wtedy, gdy priorytetem jest dokładność małych rozmiarów.
P3: Czy nadaje się to do precyzyjnych elementów złącznych?
Jest powszechnie oceniany w zastosowaniach, w których spójność wymiarowa ma kluczowe znaczenie.
