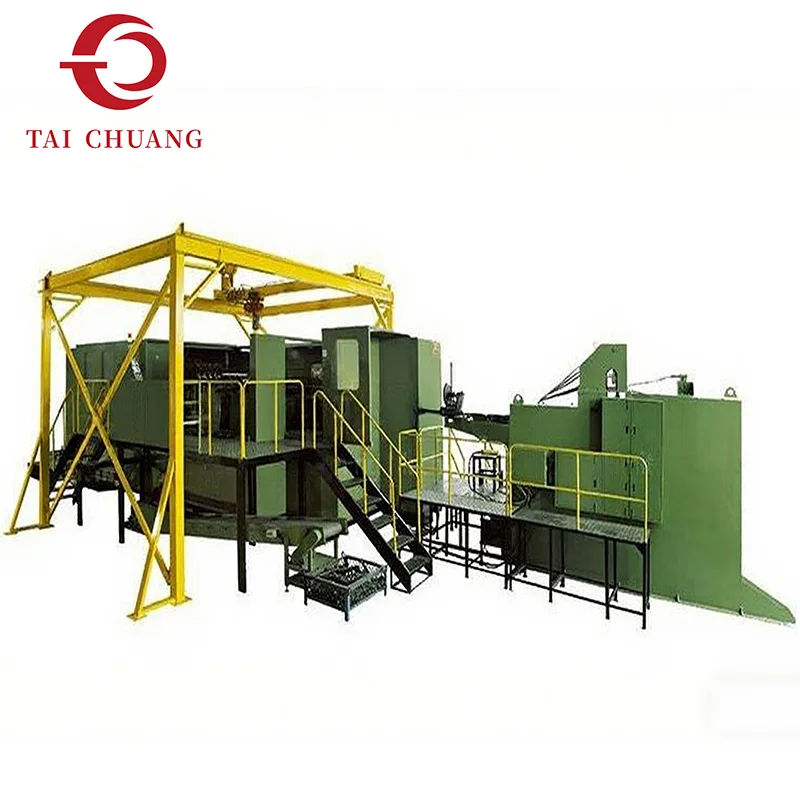

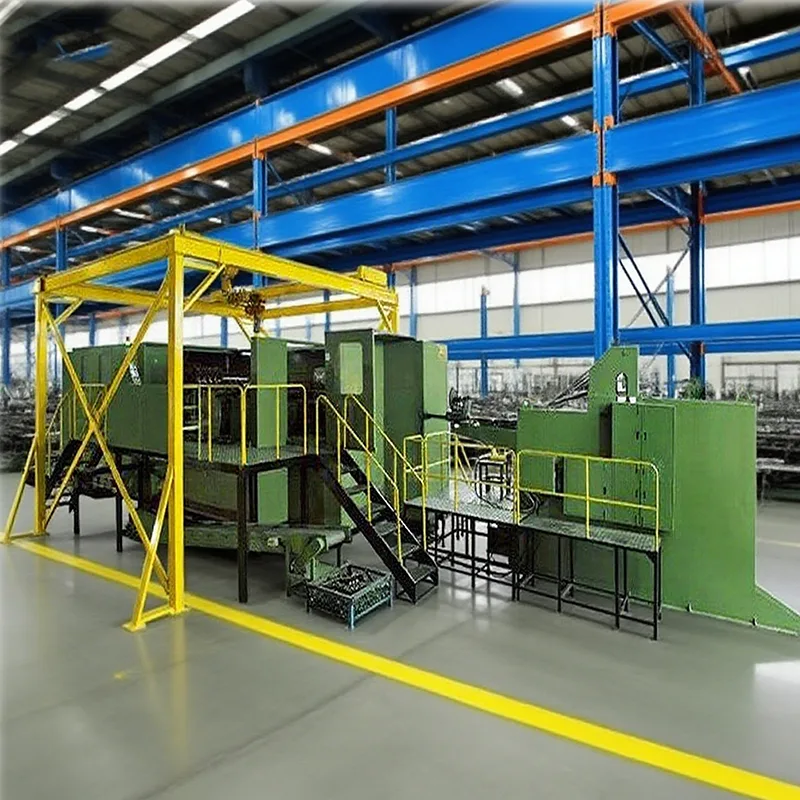

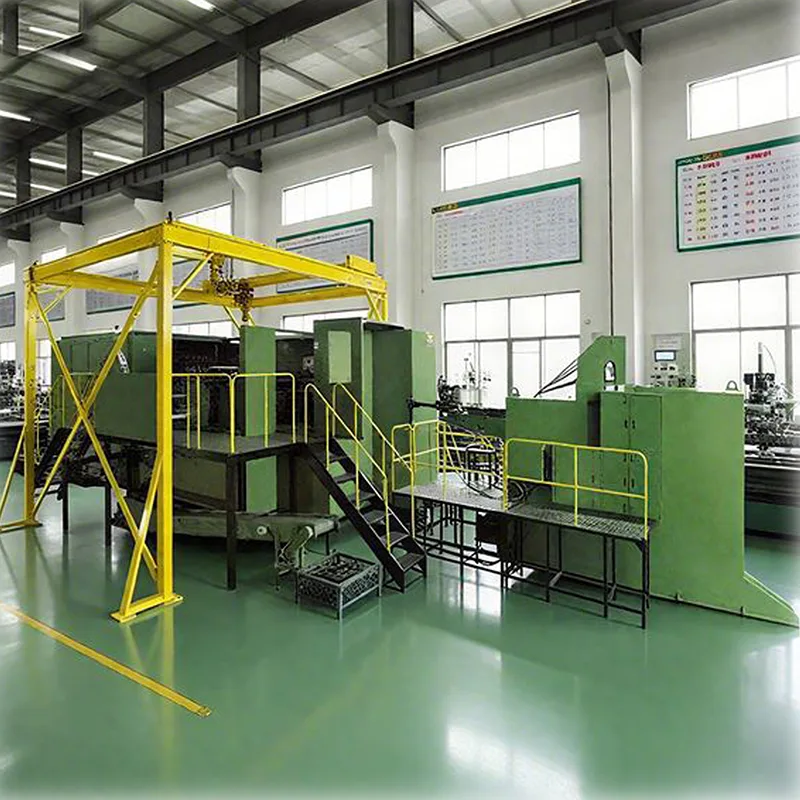

Nasza maszyna do spęczania na zimno części o dużej wytrzymałości została specjalnie zaprojektowana do formowania materiałów o większej średnicy i przenoszenia większych obciążeń formujących. W porównaniu ze standardowymi modelami ma cięższą ramę, wzmocniony układ napędowy i większą ogólną wydajność formowania.
Produkcja ciężkich komponentów wymaga stałego ciśnienia formowania i precyzyjnego pozycjonowania materiału w całym procesie. Maszyna ta spełnia te wymagania dzięki wytrzymałej konstrukcji mechanicznej i stabilnym, kontrolowanym cyklom formowania.
TAICHUANG zapewnia wytrzymałe rozwiązania w zakresie gnicia na zimno dla producentów produkujących duże komponenty mechaniczne i przemysłowe elementy złączne o dużej wytrzymałości.
|
Model |
Jednostka |
SJBP(H)-136L |
SJBP(H)-137L |
SJBP(H)-138L |
SJBP(H)-166S |
SJBP(H)-167S |
SJBP(H)-168S |
|
Stacja kucia |
NIE. |
6 |
7 |
8 |
6 |
7 |
8 |
|
Siła kucia |
kg |
180000 |
180000 |
180000 |
350000 |
350000 |
350000 |
|
Maksymalna średnica odcięcia |
mm |
Φ23 |
Φ23 |
Φ23 |
Φ28 |
Φ28 |
Φ28 |
|
Maksymalna długość odcięcia |
mm |
190 |
190 |
190 |
200 |
200 |
200 |
|
Zakres prędkości |
szt./min |
50-90 |
50-90 |
50-80 |
50-80 |
40-70 |
40-70 |
|
Udar PKO |
mm |
30-50 |
30-50 |
30-50 |
30-50 |
30-50 |
30-50 |
|
K.O.Stroke |
mm |
175 |
175 |
175 |
180 |
180 |
180 |
|
Główny skok suwaka |
mm |
270 |
270 |
270 |
274 |
274 |
274 |
|
Główny silnik |
kw |
45 |
45 |
45 |
75 |
75 |
75 |
|
Rozmiar matrycy odcięcia |
mm |
Φ75*100L |
Φ75*100L |
Φ75*100L |
Φ80*100L |
Φ80*100L |
Φ80*100L |
|
Rozmiar stempla |
mm |
Φ60*130L |
Φ60*130L |
Φ60*130L |
Φ85*185L |
Φ85*185L |
Φ85*185L |
|
Główny rozmiar matrycy |
mm |
Φ94*190L(315L) |
Φ94*190L(315L) |
Φ94*190L(315L) |
Φ116*200L(315L) |
Φ116*200L(315L) |
Φ116*200L(315L) |
|
Umrzeć smoła |
mm |
110 |
110 |
110 |
129 |
129 |
129 |
|
Wymiary maszyny (L*"W"*H) |
cm |
670*310*270 |
670*320*270 |
690*330*270 |
740*350*285 |
740*360*290 |
760*390*300 |
|
Podnoszenie ciężaru referencyjnego |
Tona |
38 |
41 |
45 |
60 |
63 |
65 |
|
Maksymalna średnica kucia na głowie |
mm |
Φ28 |
Φ28 |
Φ28 |
Φ32 |
Φ35 |
Φ35 |
|
Normalny rozmiar śruby |
mm |
8-14 |
8-14 |
8-14 |
10-18 |
10-18 |
10-18 |
|
Długość trzpienia półfabrykatu |
mm |
20-160 |
20-160 |
20-160 |
20-160 |
20-160 |
20-160 |
|
Model |
Jednostka |
SJBP(H)-206L |
SJBP(H)-207L |
SJBP(H)-277LL |
SJBP(H)-208L |
SJBP(H)-256L |
SJBP(H)-257L |
SJBP(H)-258L |
|
Stacja kucia |
NIE. |
6 |
7 |
7 |
8 |
6 |
7 |
8 |
|
Siła kucia |
kg |
470000 |
470000 |
470000 |
470000 |
590000 |
590000 |
590000 |
|
Maksymalna średnica odcięcia |
mm |
Φ36 |
Φ36 |
Φ36 |
Φ36 |
Φ40 |
Φ40 |
Φ40 |
|
Maksymalna długość odcięcia |
mm |
240 |
240 |
360 |
240 |
320 |
320 |
320 |
|
Zakres prędkości |
szt./min |
40-65 |
40-65 |
25-50 |
35-55 |
30-60 |
30-60 |
30-60 |
|
Udar PKO |
mm |
30-50 |
30-50 |
60 |
30-50 |
30-50 |
30-50 |
30-50 |
|
K.O.Stroke |
mm |
220 |
220 |
325 |
220 |
280 |
280 |
280 |
|
Główny skok suwaka |
mm |
346 |
346 |
496 |
346 |
420 |
420 |
420 |
|
Główny silnik |
kw |
110 |
110 |
110 |
110 |
132 |
132 |
132 |
|
Rozmiar matrycy odcięcia |
mm |
Φ109*150L |
Φ109*150L |
Φ109*150L |
Φ109*150L |
Φ129*150L |
Φ129*150L |
Φ129*150L |
|
Rozmiar stempla |
mm |
Φ90*215L |
Φ90*215L |
Φ90*215L |
Φ90*215L |
Φ120*270L |
Φ120*270L |
Φ120*270L |
|
Główny rozmiar matrycy |
mm |
Φ125*240L(410L) |
Φ125*240L(410L) |
Φ125*345L(430L) |
Φ125*240L(410L) |
Φ148*300L(430L) |
Φ148*300L(430L) |
Φ148*300L(430L) |
|
Umrzeć smoła |
mm |
140 |
140 |
140 |
140 |
160 |
160 |
160 |
|
Wymiary maszyny (L*"W"*H) |
cm |
840*415*320 |
840*425*320 |
930*410*325 |
840*440*320 |
1010*485*350 |
1010*500*350 |
1010*520*350 |
|
Podnoszenie ciężaru referencyjnego |
Tona |
90 |
94 |
100 |
98 |
145 |
155 |
165 |
|
Maksymalna średnica kucia na głowie |
mm |
Φ50 |
Φ50 |
Φ50 |
Φ50 |
Φ60 |
Φ60 |
Φ60 |
|
Normalny rozmiar śruby |
mm |
12-22 |
12-22 |
12-22 |
12-22 |
16-28 |
16-28 |
16-28 |
|
Długość trzpienia półfabrykatu |
mm |
30-210 |
30-210 |
100-310 |
30-210 |
60-260 |
60-260 |
60-260 |

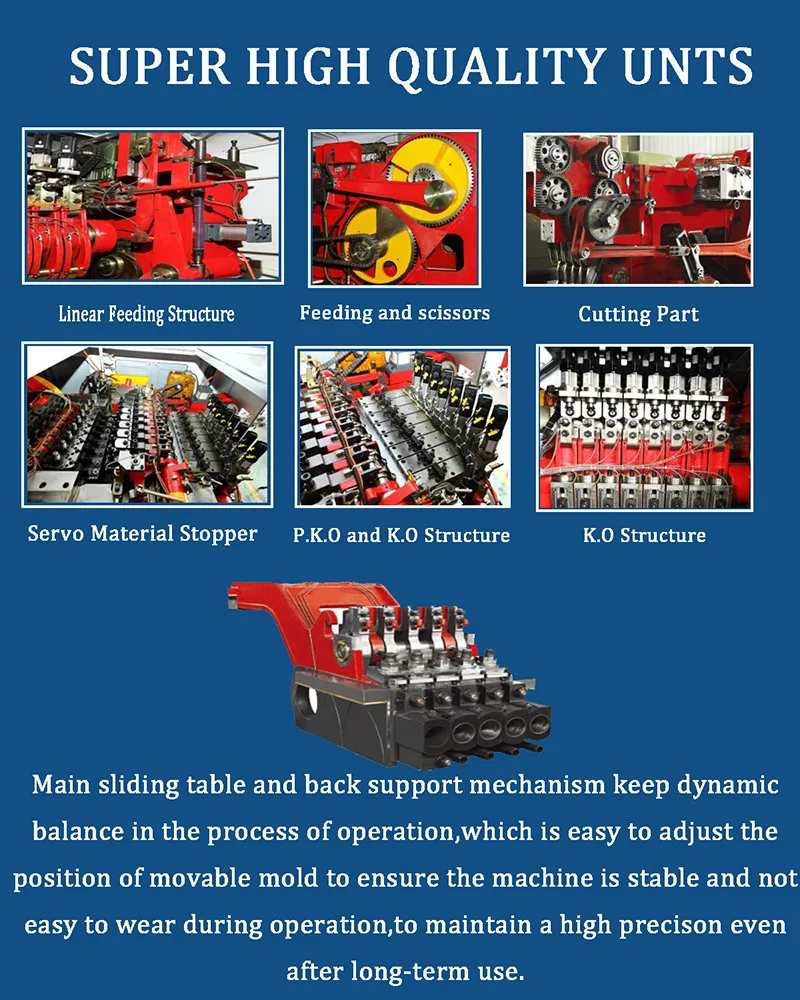

Wzmocniona inżynieria konstrukcyjna
Ta wytrzymała maszyna do kucia na zimno ma wzmocnioną konstrukcję, która zapewnia stabilną produkcję przy dużych obciążeniach.
1. Rama maszyny o dużej sztywności zapewniająca redukcję wibracji przy dużych obciążeniach
2. Zwiększona stabilność zespołu korby i prowadnicy
3. Zoptymalizowana absorpcja uderzeń dla płynniejszej pracy
4. Większa siła formowania w przypadku części o dużych rozmiarach
5. Wzmocnione ustawienie matrycy w celu utrzymania precyzji
Te cechy konstrukcyjne zapewniają stałą wydajność nawet podczas obróbki formowania materiałów o dużej objętości.
Nasza wytrzymała maszyna do kucia na zimno zapewnia ukierunkowane korzyści w przypadku zadań związanych z formowaniem ciężkim na skalę przemysłową:
· Z łatwością obsługuje półwyroby z materiałów o dużej średnicy, eliminując ograniczenia standardowych maszyn
1. Zapewnia stabilne wyniki formowania metali o wysokiej wytrzymałości, zapewniając stałą jakość części
2. Zwiększona trwałość konstrukcji przy ciągłych dużych obciążeniach, redukująca przestoje konserwacyjne
3. Niezawodne działanie w przypadku długotrwałych operacji przemysłowych, spełniające wymagania produkcji wielkoseryjnej
4. Zrównoważony rozkład naprężeń w oprzyrządowaniu, wydłużający żywotność narzędzia i obniżający koszty produkcji
Model ten jest idealnym wyborem dla producentów, którzy chcą wyjść poza standardowe systemy tonażowe i zyskać solidne możliwości formowania w przemyśle ciężkim.

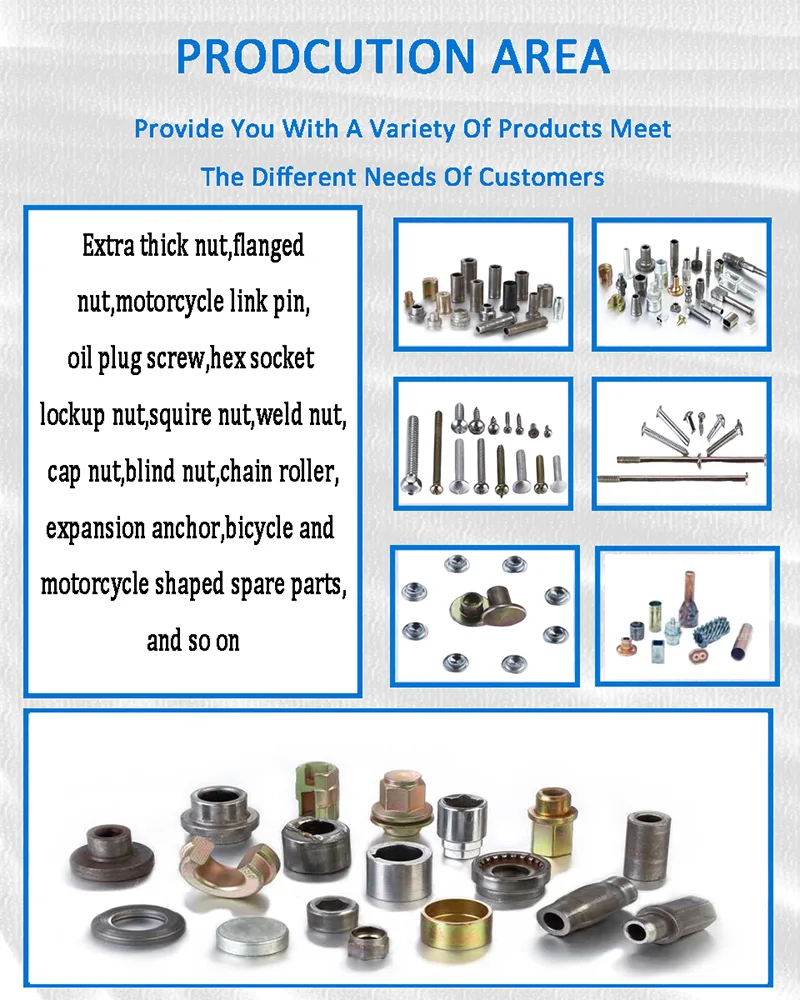

Te maszyny do spęczania na zimno części o dużej wytrzymałości obsługują szeroką gamę dziedzin produkcji przemysłu ciężkiego, w tym:
· Sprzęt konstrukcyjny
· Komponenty dla sektora energetycznego
· Półprodukty złączne do ciężkich maszyn
· Części kotwiące i elementy złączne do projektów infrastrukturalnych
· Metalowe elementy konstrukcyjne o dużej skali
Maszyna doskonale nadaje się do obróbki stali węglowej i stali stopowej o wysokiej wytrzymałości, powszechnie stosowanych w ciężkich zastosowaniach konstrukcyjnych.
Skoncentruj się na trwałości i stabilności przemysłowej
Konfiguracje o dużej wytrzymałości gotowe do eksportu
Zaprojektowane dla globalnych rynków produkcyjnych
Nacisk na długoterminową niezawodność produkcji
TAICHUANG zapewnia wytrzymałe rozwiązania w zakresie kucia na zimno, dostosowane do potrzeb producentów na skalę przemysłową.
P1: Co definiuje maszynę do kucia na zimno o dużej wytrzymałości?
Został zaprojektowany do obsługi większych materiałów i większych sił formowania niż standardowe urządzenia do spęczania na zimno.
P2: Czy może produkować duże elementy złączne?
Tak. Jest powszechnie stosowany do produkcji ciężkich śrub i elementów konstrukcyjnych.
P3: Czy kucie na zimno nadaje się do dużych części?
Przy odpowiednim sprzęcie, kucie na zimno umożliwia wydajną produkcję wielu komponentów z metali ciężkich.
