7-pozycyjna wykrawarka do nakrętek o długim skoku opiera się na zaletach wielostanowiskowego układu formowania, jednocześnie wprowadzając wydłużony skok stempla. Ta kombinacja umożliwia głębsze odkształcenie materiału bez pogarszania stabilności formowania, dzięki czemu nadaje się do grubszych i wyższych konstrukcji nakrętek.
W zastosowaniach maszyn do kucia na zimno konfiguracje o długim skoku są oceniane pod kątem zdolności do utrzymania ciągłości przepływu materiału podczas głębszych operacji formowania. Rozkładając odkształcenie na siedem stacji i umożliwiając dodatkową długość skoku, ten wykrawacz do nakrętek pomaga zmniejszyć naprężenia formujące i poprawić spójność wymiarową.
TAICHUANG przedstawia to rozwiązanie dla klientów produkujących nakrętki, które przekraczają standardową wysokość lub wymagania dotyczące profilu wewnętrznego.
|
Model |
Jednostka |
SJNF 11B-7SL |
SJNF 14B-7SL |
SJNF 18B-7SL |
SJNF 24B-7SL |
SJNF 33B-7SL |
SJNF 41B-7SL |
SJNF 41B-7SL(120L) |
|
Stacja kucia |
NIE. |
7 |
7 |
7 |
7 |
7 |
7 |
7 |
|
Średnica odcięcia (maks.) |
mm |
11 |
14 |
19 |
24 |
30 |
40 |
40 |
|
Długość odcięcia (maks.) |
mm |
36 |
40 |
48 |
60 |
75 |
68 |
85 |
|
Długość wyrzucenia (maks.) |
mm |
40 |
60 |
60 |
80 |
100 |
80 |
120 |
|
Długość P.K.O (maks.) |
mm |
16 |
18 |
20 |
25 |
30 |
30 |
35 |
|
Umiera smoła |
mm |
50 |
60 |
80 |
100 |
140 |
165 |
165 |
|
Kucie mocy |
kg |
60000 |
120000 |
185000 |
300000 |
400000 |
500000 |
500000 |
|
Udar barana |
mm |
160 |
200 |
220 |
280 |
280 |
240 |
360 |
|
Wyjście dla nakrętki |
szt./min |
55-140 |
60-110 |
50-90 |
45-80 |
40-90 |
40-85 |
40-75 |
|
Główny silnik |
kw |
15 |
22 |
45 |
55 |
160 |
220 |
220 |
|
Silnik smarowania |
kw |
1.5 |
2.2 |
2.2 |
1,5 2,2 |
1,5 2,2 |
1,5 2,2 |
1,5 2,2 |
|
smar |
L |
800 |
1000 |
1400 |
1800 |
1900 |
2200 |
3000 |
|
Waga ok |
Tona |
6 |
10 |
20 |
35 |
57 |
85 |
95 |
|
Wymiary maszyny |
cm |
290*170*130 |
340*210*150 |
470*255*195 |
560*300*200 |
640*375*230 |
765*400*260 |
830*460*265 |
Zwiększony skok stempla dla głębszych profili nakrętek
Lepsza kontrola przepływu materiału na etapach formowania
Zmniejszone ryzyko braku równowagi deformacji
Zwiększone możliwości adaptacji do specjalistycznych konstrukcji nakrętek

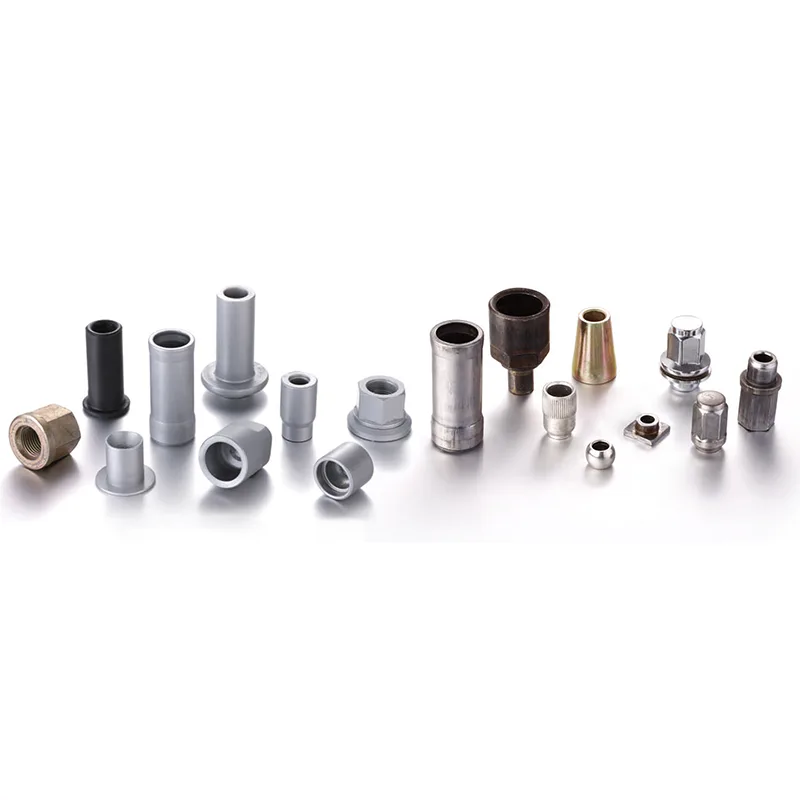

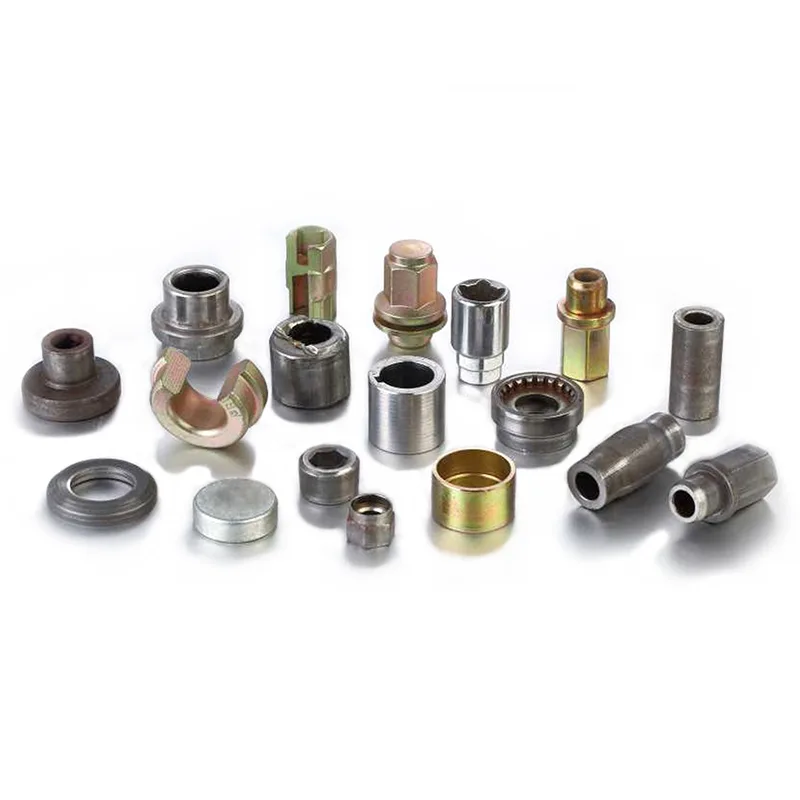

Grube nakrętki strukturalne
Orzechy o głębokich rysach wewnętrznych
Wytrzymałe elementy mocujące
Nakrętki konstrukcyjne stosowane w zespołach nośnych
7-pozycyjne formarki do nakrętek o długim skoku są zwykle wybierane, gdy standardowe maszyny o skoku osiągają granice formowania. Wydłużony skok wspomaga stopniowe odkształcenie, pomagając zachować spójną geometrię w głębszych profilach.
TAICHUANG pomaga kupującym w ocenie, czy wykrawarka do nakrętek o długim skoku jest zgodna z ich wymaganiami projektowymi i produkcyjnymi, w tym z zachowaniem materiału i oczekiwaniami dotyczącymi głębokości formowania.
P1: Co sprawia, że wygniatak do nakrętek ma „długi skok”?
Umożliwia większy skok stempla, umożliwiając głębsze i bardziej kontrolowane odkształcenie.
P2: Czy wykrawacz do nakrętek o długim skoku nadaje się do standardowych nakrętek?
Można go stosować, jednak wybiera się go głównie do nakrętek wymagających głębszego formowania.
P3: Czy długi skok wpływa na prędkość formowania?
Czas cyklu zależy od konfiguracji; W tych zastosowaniach kupujący zazwyczaj przedkładają stabilność formowania nad prędkość.
