Formówka do nakrętek o długim skoku różni się od konfiguracji standardowych tym, że umożliwia większy ruch stempla podczas procesu formowania. Ten wydłużony skok umożliwia głębsze odkształcenie i lepszą kontrolę podczas formowania nakrętek o większej wysokości lub specjalnych profilach wewnętrznych.
W systemach maszyn do spęczania na zimno 6-pozycyjny wykrawacz do nakrętek o długim skoku równoważy zdolność formowania i stabilność procesu. Dodatkowa długość skoku pomaga bardziej równomiernie rozłożyć odkształcenia, zmniejszając naprężenia formujące i poprawiając spójność wymiarową w przypadku wymagających konstrukcji nakrętek.
TAICHUANG przedstawia tę opcję formowania nakrętek klientom oceniającym sprzęt do spęczania na zimno dla niestandardowych lub wymagających konstrukcyjnie zastosowań nakrętek.
|
Model |
Jednostka |
SJNF 8B-6S |
SJNF 11B-6S |
SJNF 14B-6S |
SJNF 17B-6S |
SJNF 19B-6S |
|
Stacja kucia |
NIE. |
6 |
6 |
6 |
6 |
6 |
|
Średnica odcięcia (maks.) |
mm |
8 |
11 |
14 |
17 |
19 |
|
Długość odcięcia (maks.) |
mm |
13 |
25 |
30/40 |
35/50 |
48 |
|
Długość wyrzucenia (maks.) |
mm |
20 |
30 |
40/60 |
45/60 |
60 |
|
Długość PKO (maks.) |
mm |
- |
13 |
15/18 |
16/19 |
20 |
|
Umiera smoła |
mm |
38 |
50 |
60 |
70 |
80 |
|
Kucie mocy |
kg |
35000 |
56000 |
120000 |
125000 |
185000 |
|
Udar barana |
mm |
70 |
120 |
160/200 |
160/210 |
220 |
|
Wyjście dla nakrętki |
szt./min |
100-230 |
50-150 |
50-115 |
50-115 |
45-90 |
|
Główny silnik |
kw |
7.5 |
11 |
22 |
30 |
41 |
|
Silnik smarowania |
kw |
1.5 |
1.5 |
2.2 |
2.2 |
2.2 |
|
Smar |
l |
500 |
700 |
1000 |
1200 |
1500 |
|
Podnoszenie ciężaru referencyjnego |
Tona |
4.0 |
5.5 |
8.8 |
10.5 |
14 |
|
Wymiary maszyny |
cm |
210*160*105 |
275*165*125 |
330*210*150 |
365*230*165 |
470*250*190 |
|
Model |
Jednostka |
SJNF 24B-6S |
SJNF 28B-6S |
SJNF 33B-6S |
SJNF 36B-6S |
SJNF 41B-6S |
|
Stacja kucia |
NIE. |
6 |
6 |
6 |
6 |
6 |
|
Średnica odcięcia (maks.) |
mm |
24 |
28 |
30 |
36 |
40 |
|
Długość odcięcia (maks.) |
mm |
60 |
85 |
60/80 |
80/100 |
80 |
|
Długość wyrzucenia (maks.) |
mm |
80 |
100 |
80/100 |
100/120 |
120 |
|
Długość PKO (maks.) |
mm |
25 |
28 |
25/30 |
25/30 |
35 |
|
Umiera smoła |
mm |
100 |
120 |
140 |
150 |
165 |
|
Kucie mocy |
kg |
300000 |
350000 |
400000 |
450000 |
500000 |
|
Udar barana |
mm |
280 |
310 |
240/280 |
360 |
360 |
|
Wyjście dla nakrętki |
szt./min |
40-80 |
35-80 |
40-75 |
40-70 |
45-65 |
|
Główny silnik |
kw |
55 |
90 |
132 |
160 |
220 |
|
Silnik smarowania |
kw |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
|
Smar |
l |
3000 |
3000 |
3300 |
3500 |
4800 |
|
Podnoszenie ciężaru referencyjnego |
Tona |
32 |
36 |
55 |
65 |
90 |
|
Wymiary maszyny |
cm |
565*295*210 |
580*325*210 |
640*370*230 |
750*390*248 |
835*435*265 |
Wydłużony skok stempla dla głębszego formowania
Stopniowy przepływ materiału przez sześć stacji
Lepsza kontrola w przypadku wyższych konstrukcji nakrętek
Stabilny rytm formowania dla złożonych profili
Do następujących zastosowań polecamy tę 6-pozycyjną maszynę do formowania nakrętek o długim skoku:

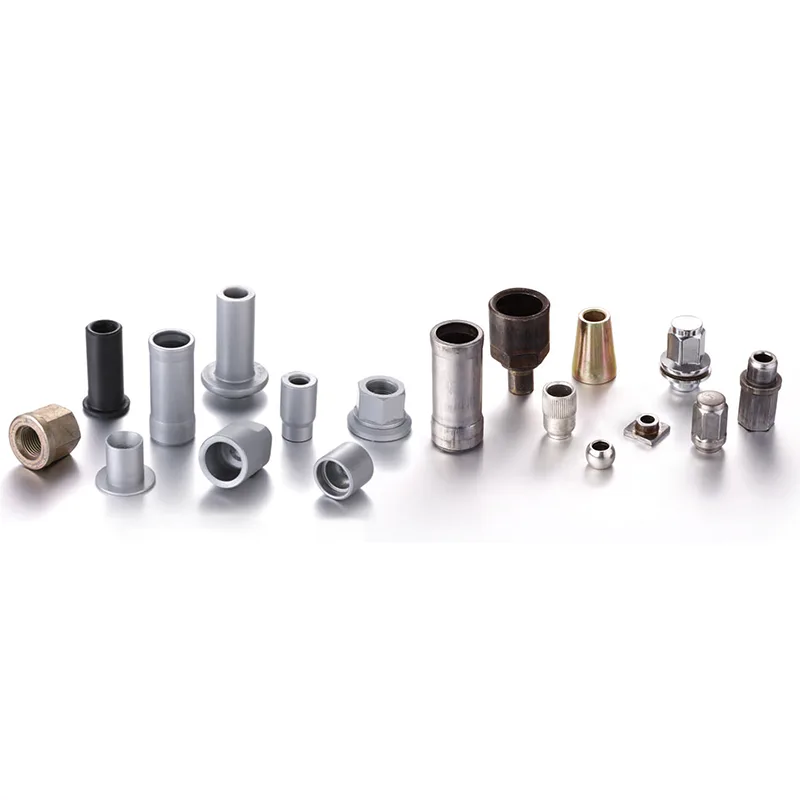

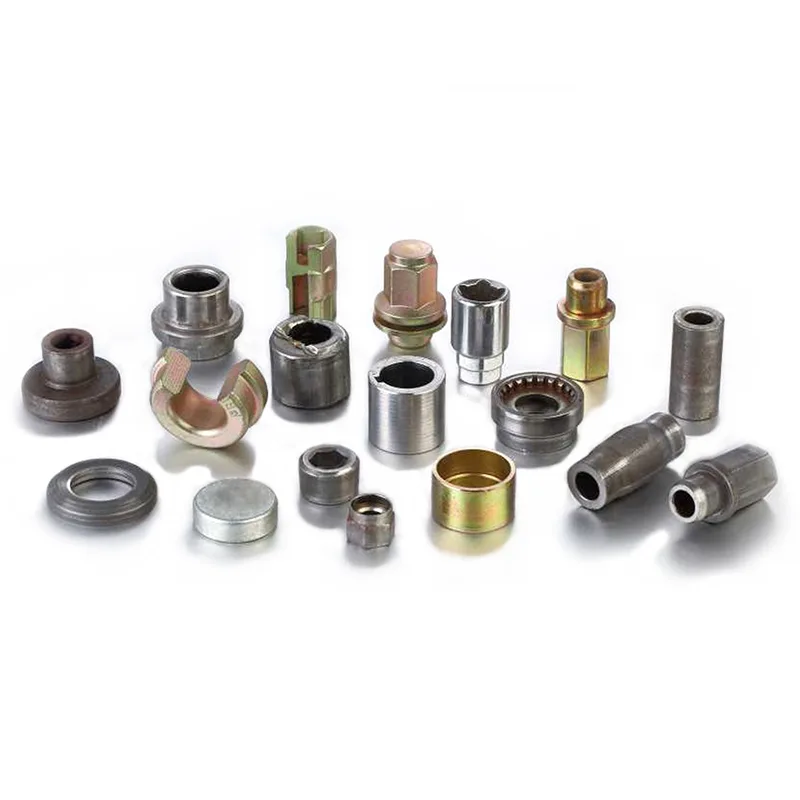

Grube nakrętki sześciokątne
Nakrętki konstrukcyjne
Orzechy wymagające głębszego wewnętrznego ukształtowania
Zaprojektowane elementy mocujące
P1: Jaka jest zaleta formy do nakrętek o długim skoku?
Umożliwia głębsze i bardziej kontrolowane odkształcenie w przypadku wyższych lub grubszych konstrukcji nakrętek.
P2: Czy długi skok wpływa na stabilność formowania?
Prawidłowo skonfigurowany poprawia kontrolę przepływu materiału, a nie zmniejsza stabilność.
