7-stanowiskowa nakrętka

Zaprojektowana z myślą o stabilnym wielostanowiskowym formowaniu nakrętek, ta 7-stanowiskowa wykrawarka do nakrętek została wybrana przez producenta, firmę TAICHUANG, jako niezawodne rozwiązanie maszyny do spęczania na zimno dla nabywców elementów złącznych poszukujących stałej wydajności, elastyczności narzędzi i wsparcia w zakresie zaopatrzenia. Maszyna obsługuje złożone geometrie nakrętek przy zrównoważonej sile formowania, dzięki czemu nadaje się do linii produkcyjnych dużych ilości elementów złącznych, dla których priorytetem jest spójność wymiarowa i długoterminowa stabilność operacyjna.

Wyślij zapytanie

Opis produktu

7-pozycyjna wykrawarka do nakrętek jest usytuowana powyżej standardowych konfiguracji, oferując zwiększoną rozdzielczość formowania w całym cyklu produkcyjnym. W systemach kucia na zimno dodatkowe stanowisko pozwala na bardziej stopniowe rozłożenie odkształceń, pomagając ustabilizować geometrię nakrętki i poprawić spójność kształtu.

W porównaniu do sześciostanowiskowych wykrawarek do nakrętek, ta konfiguracja zapewnia większą elastyczność podczas formowania nakrętek ze skosami, konturami lub przejściami wymiarowymi, które wymagają kontrolowanego kształtowania. Każde stanowisko formowania ma swój udział w określonym etapie, zmniejszając koncentrację naprężeń i poprawiając powtarzalność w całej serii produkcyjnej.

TAICHUANG wprowadza 7-stanowiskową maszynę do formowania nakrętek jako rozwiązanie dla nabywców oceniających zaawansowane możliwości formowania nakrętek przy jednoczesnym zachowaniu przejrzystej logiki procesu i kontroli narzędzi.

Specyfikacje produktu

Model	Jednostka	SJNF 8B-7S	SJNF 11B-7S	SJNF 14B-7S	SJNF 19B-7S	SJNF 24B-7S	SJNF33B-7S
Stacja kucia	NIE.	7	7	7	7	7	7
Przez mieszkania orzecha	mm	5-8	5,5-12,7	10-17	14-22	17-26	24-33
Odpowiednia nakrętka sześciokątna	mm	M2,5-M5	M3-M6	M6-M10	M8-M14	M10-M18	M16-M22
Średnica odcięcia (maks.)	mm	8	11	14	19	24	30
Długość odcięcia (maks.)	mm	12	18	20	22	38	40
Długość wyrzucenia (maks.)	mm	15	20	25	28	45	55
Umiera smoła	mm	38	50	60	80	100	140
Kucie mocy	kg	35 000	58 000	100 000	150 000	300 000	400 000
Udar barana	mm	58	76	100	110	160	200
Wyjście dla nakrętki	szt./min	110-260	90-220	80-180	60-120	50-80	40-70
Główny silnik	kw	7.5	11	15	37	55	132
Silnik smarowania	kw	1.5	1.5	2.2	2.2	2.2	2.2
Smar	L	400	700	1000	1400	2000	3400
Podnoszenie ciężaru referencyjnego	Tona	4	5.5	9	16	30	50
Wymiary maszyny	cm	210160110	260170130	310220160	380240170	480320215	590390230

Model	Jednostka	SJNF 11B-7SL	SJNF 14B-7SL	SJNF 17B-7SL	SJNF 19B-7SL	SJNF 24B-7SL	SJNF 33B-7SL	SJNF 41B-7SL	SJNF 41B-7SL(120L)
Stacja kucia	NIE.	7	7	7	7	7	7	7	7
Średnica odcięcia (maks.)	mm	11	14	17	19	24	30	40	40
Długość odcięcia (maks.)	mm	36	40	55	48	60	75	68	85
Długość wyrzucenia (maks.)	mm	40	60	60	60	80	100	80	120
Długość PKO (maks.)	mm	16	18	19	20	25	30	30	35
Umiera smoła	mm	50	60	70	80	100	140	165	165
Kucie mocy	kg	60 000	120 000	125 000	185 000	300 000	400 000	500 000	550 000
Udar barana	mm	160	200	210	220	280	280	240	360
Wyjście dla nakrętki	szt./min	55-140	60-110	50-100	50-90	45-80	40-80	40-75	40-70
Główny silnik	kw	15	22	30	41	55	160	220	220
Silnik smarowania	kw	1.5	2.2	2.2	2.2	2.2	2.2	2.2	2.2
Smar	L	800	1200	1300	1600	3000	3500	4000	5000
Podnoszenie ciężaru referencyjnego	Tona	6	10	12	20	35	57	85	95
Wymiary maszyny	cm	290170130	350220150	370240170	470260195	579310210	645375230	780450250	830465265

Tworzenie logiki i struktury procesu

Sekwencja formowania zazwyczaj obejmuje:

Podawanie materiału i cięcie półwyrobów

Wstępne kształtowanie sylwetki

Progresywne formowanie profilu nakrętki

Pośrednie udoskonalenie geometrii

Definicja narożnika i fazowania

Korekta wymiarowa

Ostateczne formowanie i rozładunek

To etapowe podejście pozwala 7-stanowiskowemu urządzeniu do formowania nakrętek zarządzać krok po kroku odkształceniem materiału, co ma kluczowe znaczenie w przypadku bardziej złożonych geometrii nakrętek.

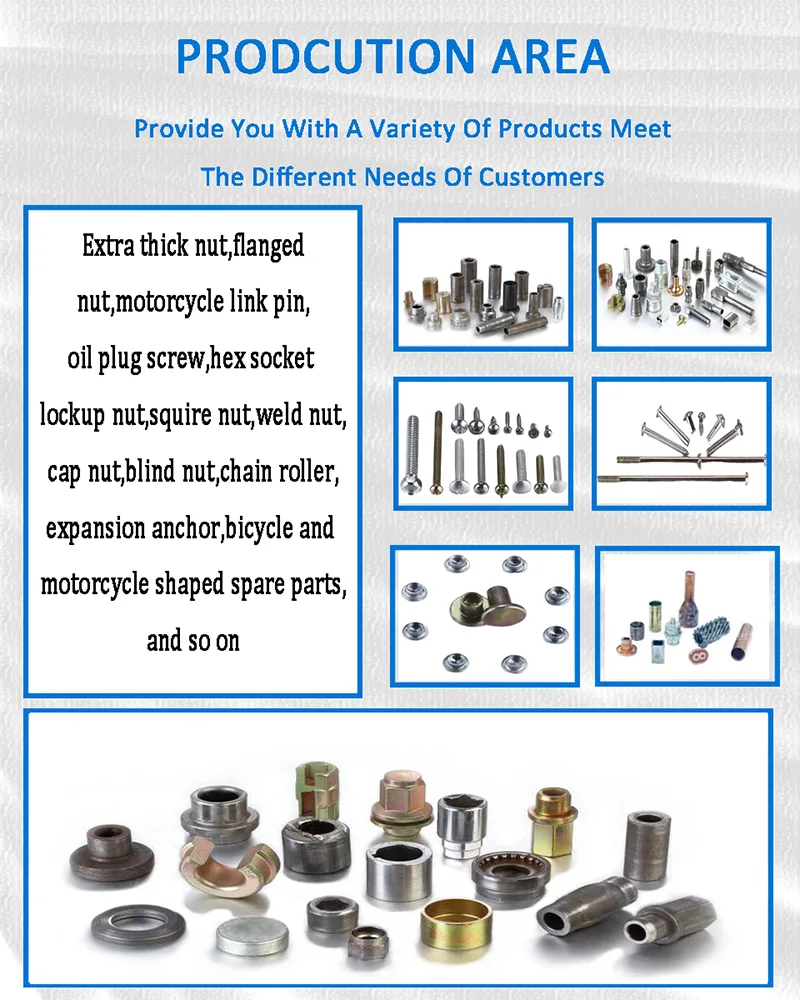

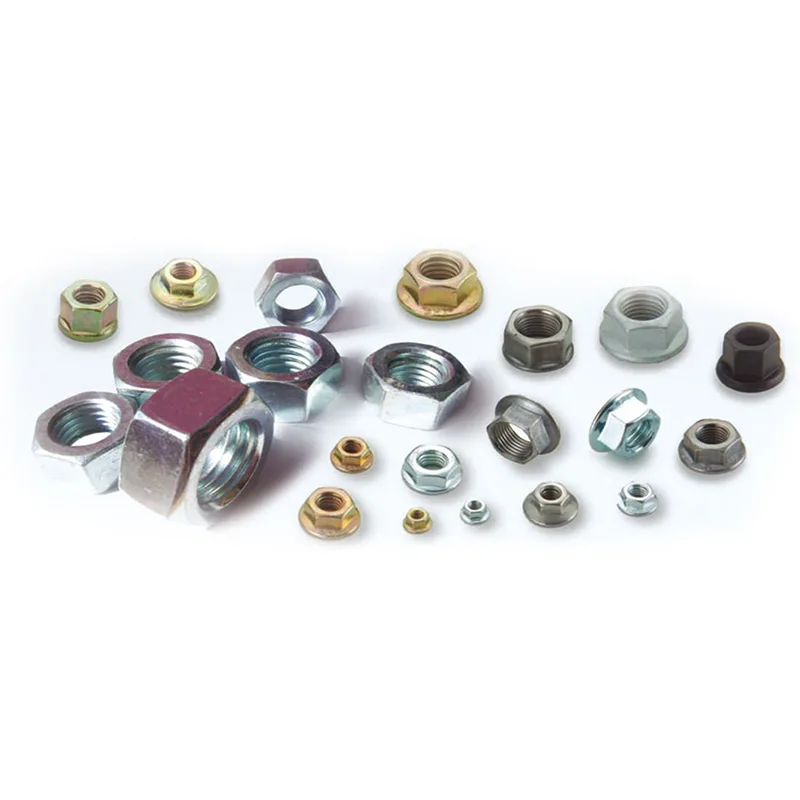

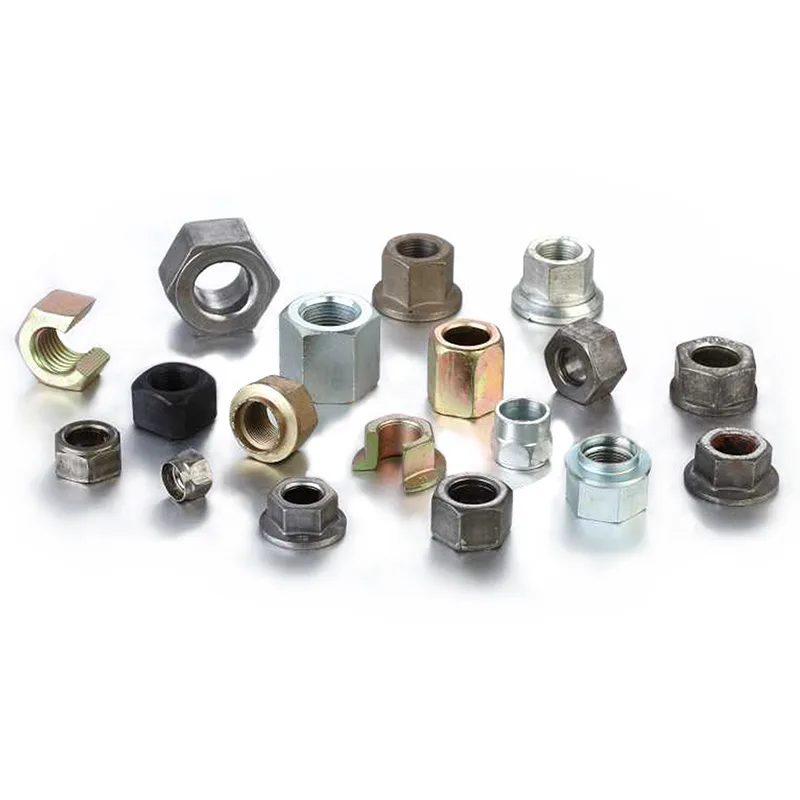

Scenariusze zastosowań

Nakrętki ze specjalnymi konturami lub fazowaniami

Elementy mocujące samochodowe i mechaniczne

Nakrętki przemysłowe o bardziej rygorystycznych wymaganiach wymiarowych

Zaprojektowane elementy złączne wymagające spójnej geometrii

Kwestie dotyczące procesu i jakości

Formowanie nakrętek na zimno opiera się na odkształceniu, a nie na obróbce skrawaniem. Dodając dodatkową stację, 7-pozycyjna wykrawarka do nakrętek pomaga poprawić wewnętrzny przepływ materiału i spójność powierzchni. Kupujący zazwyczaj oceniają tę maszynę na podstawie stabilności oprzyrządowania, powtarzalności formowania i możliwości dostosowania do różnych konstrukcji nakrętek.

TAICHUANG wspiera klientów, dopasowując konfiguracje form do nakrętek do rysunków produktów, właściwości materiałów i celów planowania produkcji.

Często zadawane pytania

P1: Dlaczego warto wybrać model do nakrętek z 7 stacjami zamiast modelu z 6 stacjami?

Dodatkowa stacja umożliwia lepszą kontrolę przepływu materiału i obsługuje bardziej złożone kształty nakrętek.

P2: Czy nadal uważa się to za maszynę do spęczania na zimno?

Tak, tworzy nakrętki poprzez odkształcenie na zimno bez usuwania materiału.

P3: Czy większa liczba stacji zwiększa złożoność konfiguracji?

Konfiguracja wymaga planowania, ale zapewnia także większą elastyczność formowania.
