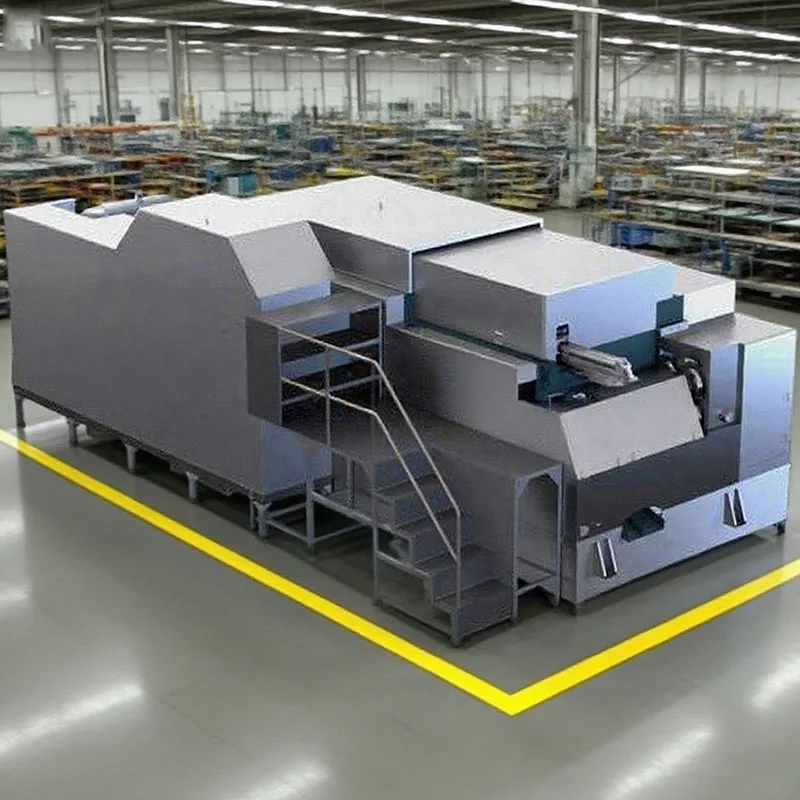

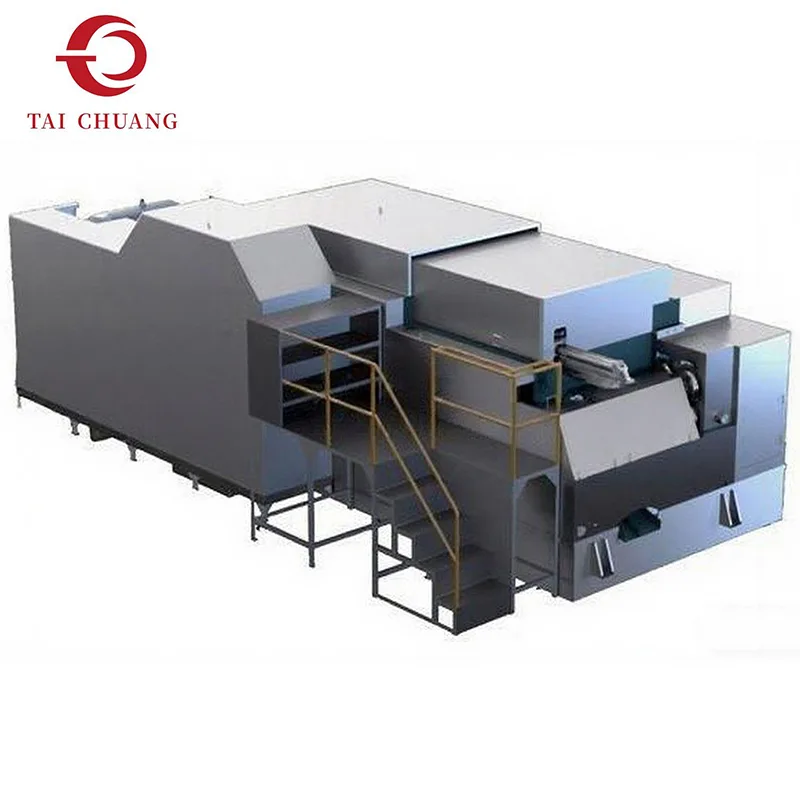

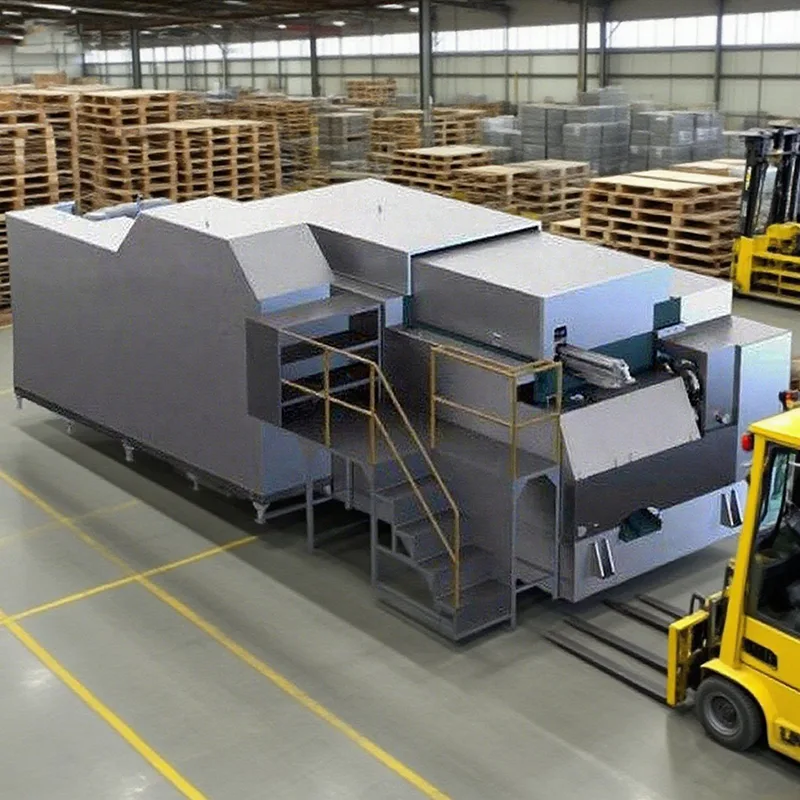

6-stanowiskowa maszyna do formowania nakrętek jest jedną z najczęściej stosowanych konfiguracji w systemach maszyn do kucia na zimno do produkcji nakrętek. Proces formowania dzieli deformację materiału na sześć kontrolowanych etapów, umożliwiając stopniowe kształtowanie korpusu nakrętki, fazowania i cech wewnętrznych, a nie poprzez agresywne formowanie jednoetapowe.
W porównaniu z maszynami o niższym stanowisku, ten wykrawacz do nakrętek zapewnia większą kontrolę nad przepływem materiału i stabilnością wymiarową. Każda stacja pełni określoną funkcję formowania, pomagając zmniejszyć naprężenia wewnętrzne i poprawić ogólną spójność kształtu. Ta struktura zapewnia przewidywalne zachowanie podczas formowania w długich seriach produkcyjnych. TAICHUANG wprowadza to rozwiązanie do spęczania na zimno dla nabywców, którzy koncentrują się na stabilności procesu, przejrzystości narzędzi i spójnej geometrii nakrętki w standardowych specyfikacjach elementów złącznych.
|
Model |
Jednostka |
SJNF 8B-6S |
SJNF 11B-6S |
SJNF 14B-6S |
SJNF 17B-6S |
SJNF 19B-6S |
SJNF22B-6S |
|
Stacja kucia |
NIE. |
6 |
6 |
6 |
6 |
6 |
6 |
|
Przez mieszkania orzecha |
mm |
5-8 |
5,5-12,7 |
10-17 |
14-17 |
14-22 |
17-22 |
|
Odpowiednia nakrętka sześciokątna |
mm |
M2,5-M5 |
M3-M6 |
M6-M10 |
M8-M10 |
M8-M14 |
M10-M14 |
|
Średnica odcięcia (maks.) |
mm |
8 |
11 |
14 |
17 |
19 |
22 |
|
Długość odcięcia (maks.) |
mm |
8 |
15 |
15 |
20 |
17 |
25 |
|
Długość wyrzucenia (maks.) |
mm |
12 |
15 |
18 |
20 |
25 |
30 |
|
Umiera smoła |
mm |
38 |
50 |
60 |
70 |
80 |
90 |
|
Kucie mocy |
kg |
30000 |
55000 |
85000 |
120000 |
130000 |
160000 |
|
Udar barana |
mm |
50 |
58 |
70 |
80 |
100 |
120 |
|
Wyjście dla nakrętki |
szt./min |
120-300 |
100-280 |
90-220 |
70-170 |
60-140 |
60-135 |
|
Główny silnik |
kw |
7.5 |
11 |
15 |
22 |
30 |
37 |
|
Silnik smarowania |
kw |
1.5 |
1.5 |
2.2 |
2.2 |
2.2 |
2.2 |
|
Smar |
l |
400 |
600 |
900 |
1000 |
1200 |
1500 |
|
Podnoszenie ciężaru referencyjnego |
Tona |
3.5 |
4.5 |
8 |
10 |
14 |
16 |
|
Wymiary maszyny |
cm |
185*160*105 |
240*165*110 |
310*210*145 |
320*220*140 |
375*225*160 |
405*245*165 |
|
Model |
Jednostka |
SJNF 24B-6S |
SJNF 28B-6S |
SJNF 33B-6S |
SJNF 36B-6S |
SJNF 41B-6S |
SJNF 50B-6S |
|
Stacja kucia |
NIE. |
6 |
6 |
6 |
6 |
6 |
6 |
|
Przez mieszkania orzecha |
mm |
17-26 |
24-28 |
24-33 |
30-36 |
30-41 |
41-50 |
|
Odpowiednia nakrętka sześciokątna |
mm |
M10-M18 |
M16-M18 |
M16-M22 |
M20-M22 |
M20-M27 |
M27-M33 |
|
Średnica odcięcia (maks.) |
mm |
24 |
28 |
30 |
36 |
40 |
50 |
|
Długość odcięcia (maks.) |
mm |
22/38 |
35 |
40 |
45 |
52 |
70 |
|
Długość wyrzucenia (maks.) |
mm |
30/45 |
38 |
38/55 |
43 |
68 |
65 |
|
Umiera smoła |
mm |
100 |
120 |
140 |
150 |
165 |
195 |
|
Kucie mocy |
kg |
220000 |
330000 |
360000 |
400000 |
450000 |
800000 |
|
Udar barana |
mm |
110/160 |
140 |
146/200 |
160 |
210 |
210 |
|
Wyjście dla nakrętki |
szt./min |
50-100 |
50-100 |
45-80 |
40-75 |
40-70 |
30-55 |
|
Główny silnik |
kw |
55 |
75 |
110 |
132 |
160 |
250 |
|
Silnik smarowania |
kw |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
|
Smar |
l |
2000 |
2200 |
3000 |
3100 |
3800 |
5800 |
|
Podnoszenie ciężaru referencyjnego |
Tona |
25 |
31 |
45 |
52 |
80 |
130 |
|
Wymiary maszyny |
cm |
455*295*195 |
510*275*200 |
535*355*215 |
615*385*225 |
720*420*250 |
985*550*270 |
Podawanie drutu i cięcie wzdłużne
Wstępne kształtowanie półfabrykatu
Stopniowe formowanie korpusu orzecha
Kształtowanie narożników i faz
Wyrafinowanie wymiarowe
Ostateczne formowanie i rozładunek
Ten wielostanowiskowy układ umożliwia kontrolowane odkształcenie bez wycinania wiórów, zachowując integralność materiału.
P1: Jakie typy nakrętek są odpowiednie dla 6-pozycyjnej formy do nakrętek?
Jest powszechnie stosowany do standardowych nakrętek sześciokątnych i podobnych geometrii nakrętek.
P2: Czy jest to uważane za maszynę do przerobu na zimno?
Tak, należy do kategorii maszyn do spęczania na zimno i formuje orzechy poprzez odkształcenie na zimno.
P3: Czy oprzyrządowanie można dostosować do różnych rozmiarów nakrętek?
Zakres rozmiarów nakrętek zależy od konfiguracji oprzyrządowania i konfiguracji maszyny.
Nasza 6-stanowiskowa wykrawarka do nakrętek może być używana podczas produkcji:

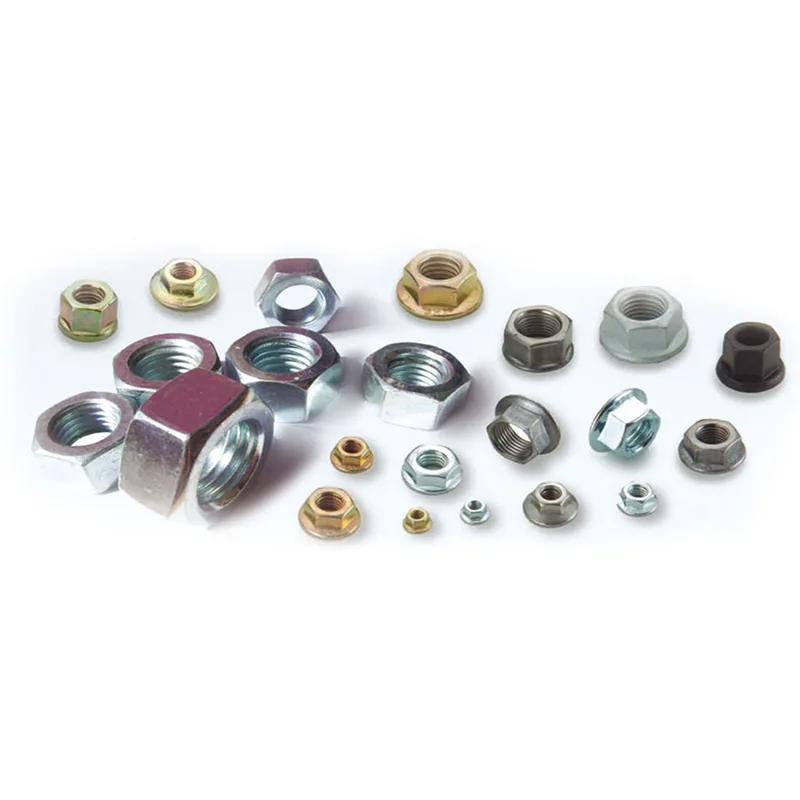

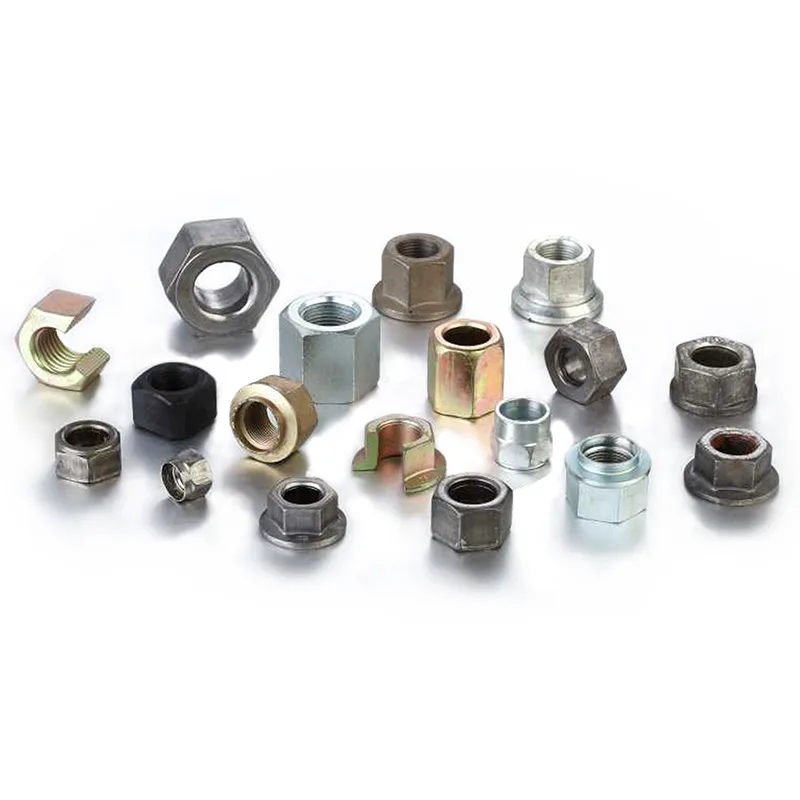

Nakrętki sześciokątne i standardowe nakrętki przemysłowe
Elementy mocujące pojazdów
Elementy złączne maszyn i urządzeń
Nakrętki gwintowane ogólnego przeznaczenia
