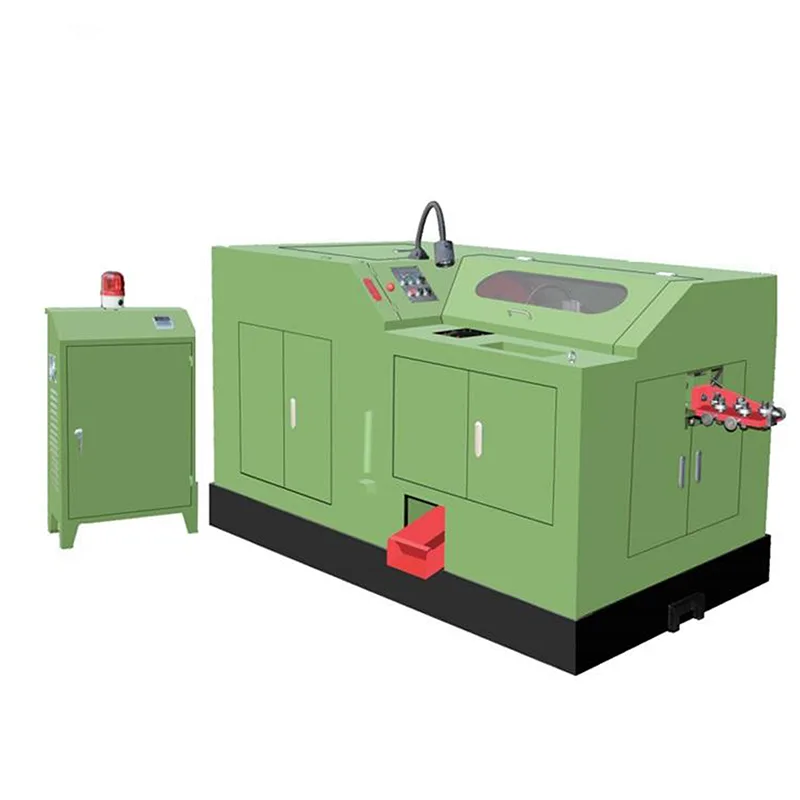

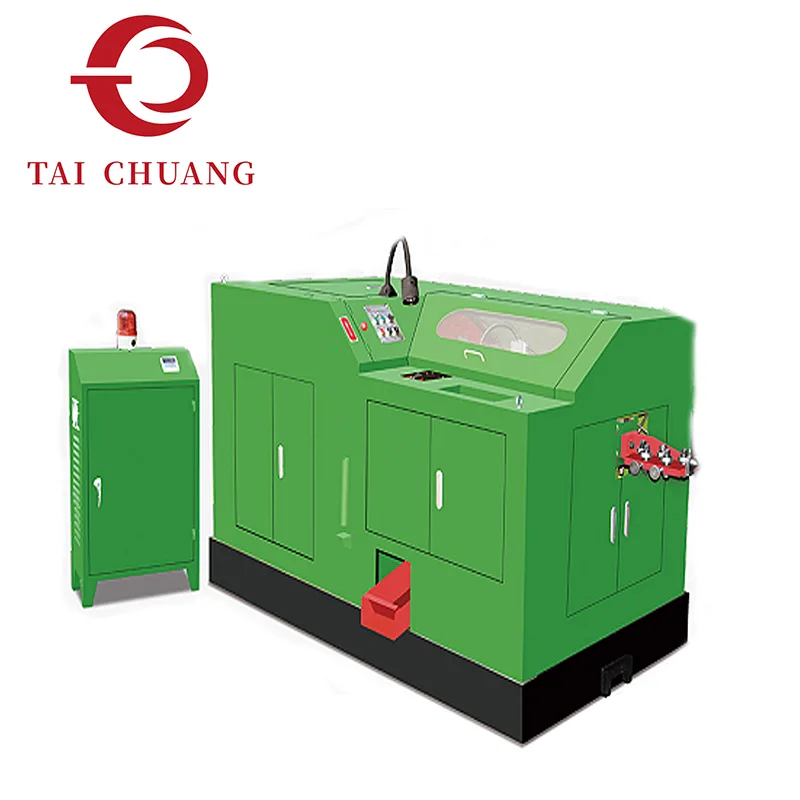

Zaprojektowana z myślą o złożonym, wieloetapowym formowaniu, maszyna do spęczania na zimno z 3 matrycami i 6 rozdmuchami zwiększa możliwości odkształcania poprzez sześć kolejnych uderzeń rozmieszczonych na trzech matrycach. Taka konfiguracja umożliwia progresywną kontrolę materiału, umożliwiając osiągnięcie skomplikowanych kształtów główki, dłuższych przejść pod głowicą i wymagających tolerancji wymiarowych w jednym ciągłym cyklu.
TAICHUANG dostarcza to rozwiązanie do spęczania na zimno producentom elementów złącznych wymagających zaawansowanej logiki formowania, stabilnego przepływu materiału i stałej powtarzalności przy dużych obciążeniach produkcyjnych. System został opracowany dla precyzyjnych linii elementów złącznych, gdzie kontrola sekwencji formowania ma bezpośredni wpływ na gwintowanie na końcu, obróbkę cieplną i jakość montażu.
|
Model |
Maks. Pusta średnica/mm |
Maksymalna długość pustego miejsca/mm |
Skok/mm |
Wydajność/szt./min |
Główna średnica matrycy/mm |
Średnica matrycy odcinającej/mm |
Średnica stempla/mm |
|
YH3615 |
Φ6,5 |
45 |
90 |
60-80 |
Φ46*100 |
Φ19*38 |
Φ31*75 |
|
YH3620 |
Φ9 |
70 |
125 |
50-70 |
Φ50*130 |
Φ24*40 |
Φ35*85 |
|
YH3625 |
Φ10 |
90 |
140 |
45-50 |
Φ58*150 |
Φ35*50 |
Φ38*120 |
|
Model |
Rozmiar noża/mm |
Moc silnika głównego/kw |
Objętość (dł.*szer.*wys.)/m |
Waga/kg |
|
YH3615 |
10*32*75 |
Poziom 6 -4kw |
2,50*1,60*1,50 |
4000 |
|
YH3620 |
12*30*85 |
Poziom 6 -7,5 kW |
2,80*1,90*1,90 |
5500 |
|
YH3625 |
14*45*105 |
Poziom 6 -18,5 kW |
4,37*2,07*1,98 |
8600 |
Struktura 3-matrycowej maszyny do spęczania na zimno z 6 rozdmuchami dzieli odkształcenie na kontrolowane mikroetapy, zamiast wymuszać ruch materiału w mniejszej liczbie silnych uderzeń.
Kluczowe cechy formowania obejmują:
Progresywna redystrybucja objętości w sześciu etapach oddziaływania
Zmniejszone naprężenia formujące przy każdym uderzeniu
Poprawione wyrównanie przepływu włókien w strukturze głowicy
Zwiększona spójność wymiarowa dla złożonych geometrii
Ta logika formowania etapowego obsługuje:
Duży stosunek łba do trzonu
Głębokie wgłębienia
Wielostopniowe profile główki
Precyzyjne przejścia barków
Dodatkowe uderzenia poprawiają sterowność, szczególnie w przypadku części, w których symetria i koncentryczność są krytyczne.
Większa elastyczność formowania w przypadku zaawansowanych konstrukcji śrub
Stabilna powtarzalność wymiarowa w długich seriach produkcyjnych
Lepsze wykorzystanie materiału poprzez kontrolowane odkształcenie
Zmniejszone ryzyko pękania materiałów o wysokiej wytrzymałości
Zrównoważony rozkład obciążenia formującego zapewniający dłuższą żywotność matrycy
Maszyna została zaprojektowana do integracji ze środowiskami produkującymi elementy złączne na dużą skalę, gdzie ciągłość produkcji i stabilność części mają kluczowe znaczenie.

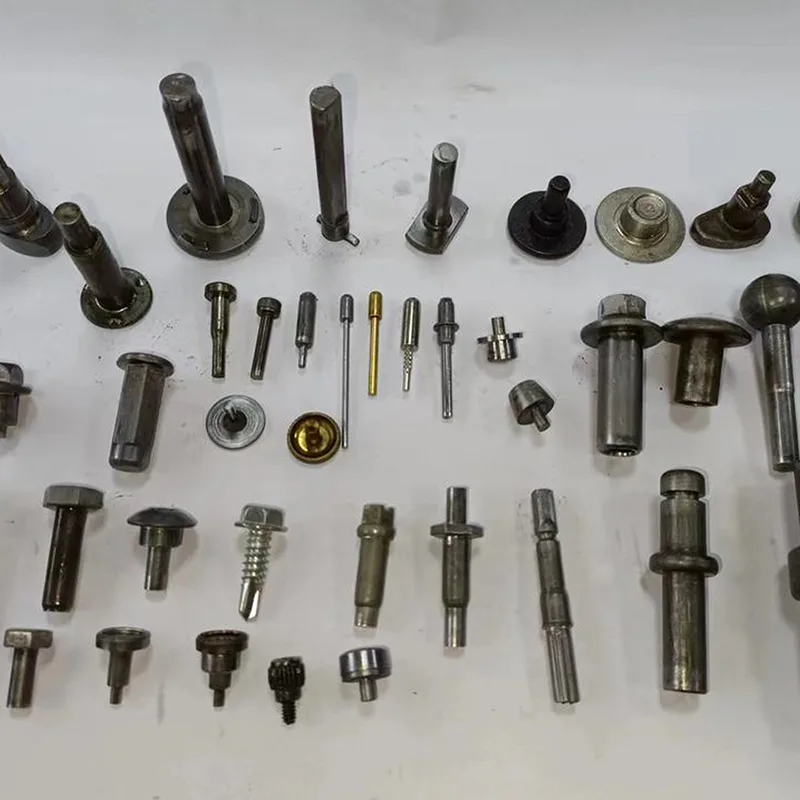

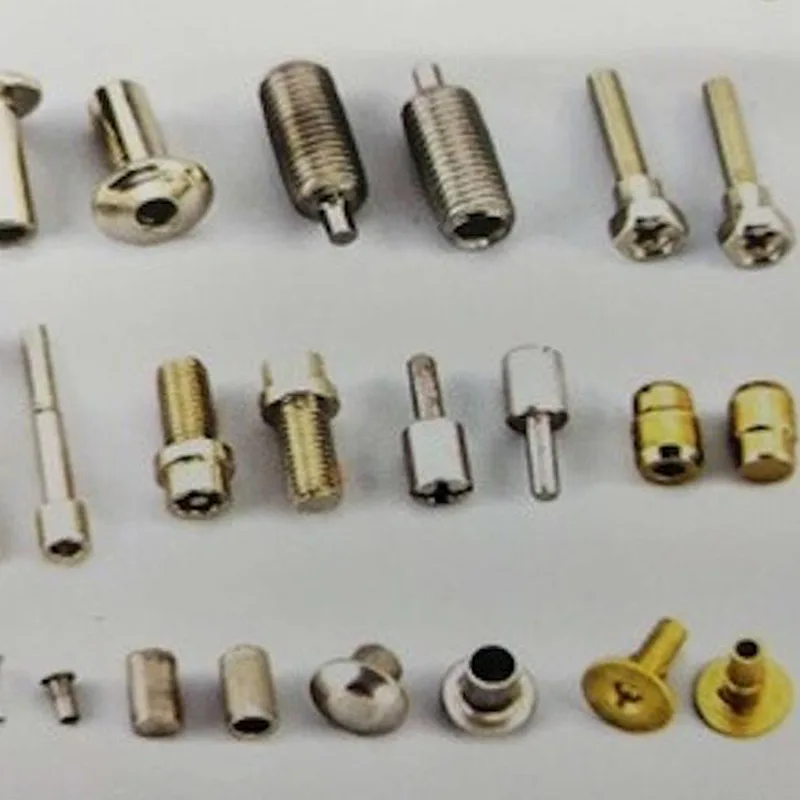

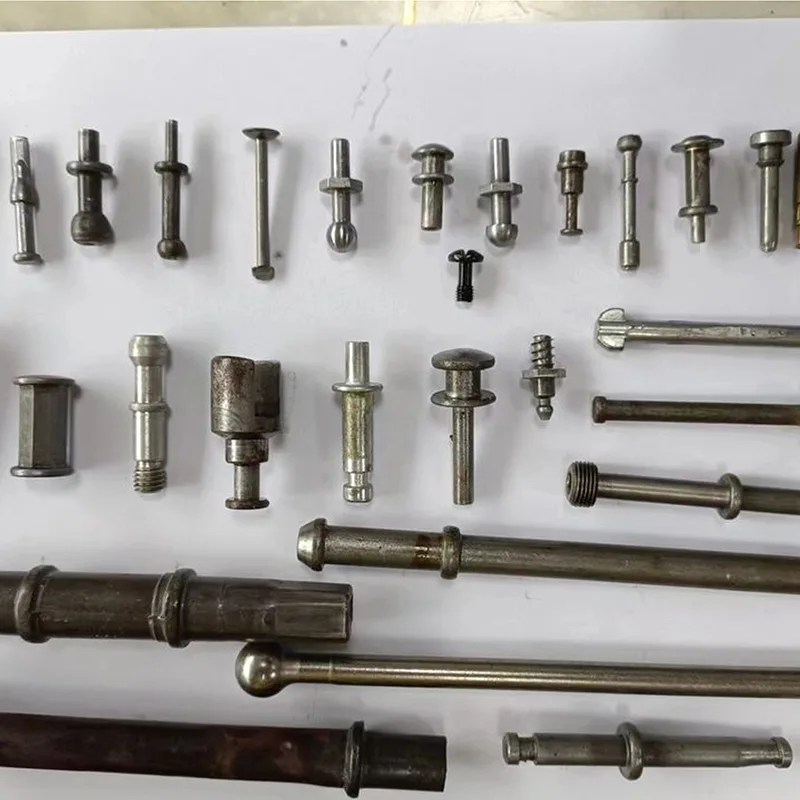

Nadaje się do produkcji:
Śruby konstrukcyjne samochodowe
Elementy złączne maszyn o dużej wytrzymałości
Śruby kołnierzowe z głębokimi wgłębieniami
Śruby przemysłowe o dużej wytrzymałości
Specjalnie zaprojektowane wielostopniowe elementy złączne
Maszyna do spęczania na zimno z 3 matrycami i 6 rozdmuchami obsługuje stal węglową, stal stopową i wybrane gatunki stali nierdzewnej, w zależności od przygotowania materiału i parametrów formowania.
Konfiguracja z 3 matrycami i 6 rozdmuchami jest zwykle wybierana, gdy:
Geometrii produktu nie można osiągnąć w systemach 3-dmuchowych
Wytrzymałość materiału zwiększa złożoność formowania
Geometria główki wymaga progresywnego kształtowania
Wymagana jest ścisła koncentryczność i stabilność wymiarowa
Dalsza obróbka wymaga stałej jakości wstępnego formowania gwintu
System ten wypełnia lukę pomiędzy średniej klasy maszynami wielorozdmuchowymi a wysoce wyspecjalizowanymi, wielkogabarytowymi liniami do przerobu na zimno.
P1: Jaka jest przewaga 6 ciosów w porównaniu z 3 ciosami?
Sześć uderzeń umożliwia lepszą kontrolę przepływu materiału, zmniejszając naprężenia formujące na każdym etapie i poprawiając precyzję geometrii.
P2: Jak to wpływa na życie?
Rozłożenie odkształcenia na sześć uderzeń zmniejsza szczytowe naprężenia udarowe, co może poprawić trwałość matrycy w odpowiednich warunkach pracy.
P3: Czy ta konfiguracja jest przeznaczona do produkcji na dużą skalę?
Tak. Jest przeznaczony do ciągłych środowisk produkcji przemysłowej, wymagających stabilności wymiarowej i niezawodności procesu.
