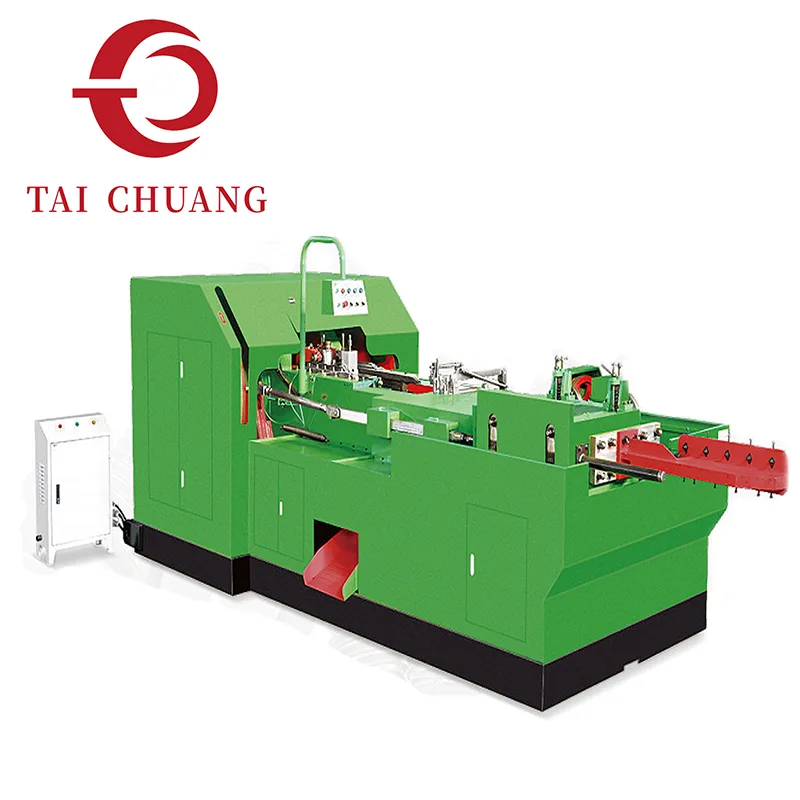

Zaprojektowana do elementów złącznych o dużej średnicy i o dużej długości, ta 1-matrycowa maszyna do spęczania na zimno o długim skoku i długim skoku zwiększa wydajność formowania w ramach konstrukcji z jedną matrycą i dwoma uderzeniami. Mechanizm wydłużonego skoku umożliwia większe przemieszczenie materiału i dłuższe formowanie chwytu, przy jednoczesnym zachowaniu kontrolowanego kształtowania główki w cyklu ciągłym.
TAICHUANG, jako fabryka w Chinach, dostarcza to wytrzymałe rozwiązanie do gnicia na zimno producentom produkującym ponadwymiarowe śruby i długie elementy złączne konstrukcyjne, które przekraczają zakres formowania standardowych systemów o krótkim skoku. Maszyna koncentruje się na stabilnej kontroli odkształceń, zachowaniu wytrzymałości materiału i spójności wymiarowej przy większych obciążeniach formujących.
|
Model |
Maks. Pusta średnica/mm |
Pusta długość/mm |
Długość odcięcia/mm |
Skok/mm |
Wydajność/szt./min |
Główna średnica matrycy/mm |
Początkowa średnica stempla/mm |
Precyzyjna średnica stempla/mm |
Średnica matrycy odcinającej/mm |
|
D12-70 |
Φ7,0-15 |
70 |
90 |
120 |
60-70 |
Φ80*120 |
Φ55*120 |
Φ55*120 |
Φ45*45 |
|
D12-150 |
Φ7,0-15 |
150 |
170 |
190 |
40-50 |
Φ80*200 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-200 |
Φ7,0-15 |
200 |
220 |
250 |
30-40 |
Φ88*260 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-250 |
Φ7,0-15 |
250 |
270 |
300 |
30-40 |
Φ88*330 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-300 |
Φ7,0-15 |
300 |
320 |
330 |
25-35 |
Φ88*360 |
Φ60*180 |
Φ60*180 |
Φ45*60 |
|
D12-450 |
Φ8,0-16 |
450 |
480 |
550 |
20-30 |
Φ90*540 |
Φ60*270 |
Φ60*270 |
Φ45*60 |
|
D16-180 |
Φ8,0-16 |
180 |
210 |
240 |
35-40 |
Φ98*220 |
Φ65*180 |
Φ65*180 |
Φ60*80 |
|
D16-450 |
Φ8,0-16 |
450 |
480 |
550 |
20-30 |
Φ98*540 |
Φ60*270 |
Φ60*270 |
Φ60*80 |
|
Model |
Rozmiar noża/mm |
Moc silnika głównego/kw |
Objętość (dł.*szer.*wys.)/m |
Waga/kg |
|
D12-70 |
16*50*125 |
Poziom 6 - 15kw |
4,50*2,00*1,32 |
7900 |
|
D12-150 |
18*60*125 |
Poziom 6 - 18,5 kW |
5,20*1,90*1,80 |
14000 |
|
D12-200 |
18*60*125 |
Poziom 6 - 18,5 kW |
5,20*1,90*1,80 |
14300 |
|
D12-250 |
18*60*125 |
Poziom 6 - 18,5 kW |
5,20*1,90*1,80 |
15000 |
|
D12-300 |
18*60*125 |
Poziom 6 - 18,5 kW |
5,20*1,90*1,80 |
15800 |
|
D12-450 |
18*60*125 |
Poziom 6 - 22kw |
6,50*2,25*2,10 |
20800 |
|
D16-180 |
20*60*125 |
Poziom 6 -30kw |
4,40*2,10*1,95 |
20800 |
|
D16-450 |
20*70*125 |
Poziom 6 - 22kw |
6,50*2,25*2,10 |
21000 |
Dłuższy skok skoku umożliwia większy ruch materiału podczas każdego uderzenia. Zamiast ściskać materiał w oknie o ograniczonym przemieszczeniu, system zapewnia dodatkową odległość formowania, wspierając:
Produkcja śrub z długim trzpieniem
Formowanie główki o większej średnicy
Lepsza dystrybucja przepływu metalu
Zmniejszone ryzyko niedopełnienia części o dużych rozmiarach
Sekwencja dwóch uderzeń oddziela spęczanie i końcowe kształtowanie głowicy, zapewniając stabilną geometrię nawet podczas formowania części o większej objętości.

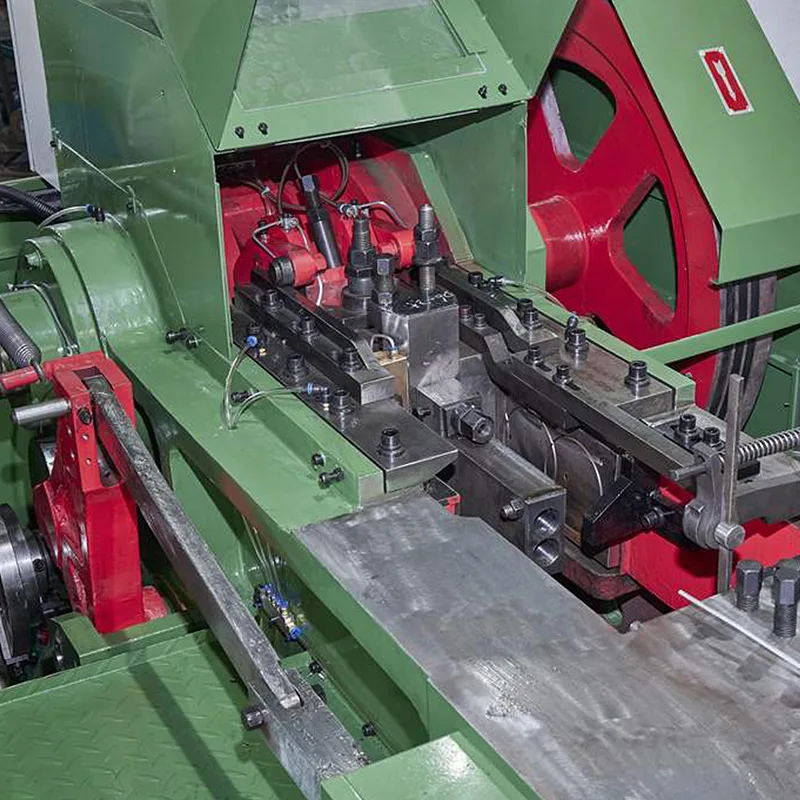

Elementy złączne o dużych rozmiarach wymagają większej sztywności ramy i zrównoważonej absorpcji uderzeń. Ta wielkogabarytowa maszyna do spęczania na zimno z 1 matrycą i 2 uderzeniami o długim skoku została opracowana w oparciu o:
Wzmocniona konstrukcja ramy maszyny
Stabilna kontrola ruchu korby i suwaka
Kontrolowana transmisja uderzenia
Zwiększona dokładność wyrównania
Te cechy strukturalne zapewniają stałą wydajność w wymagających środowiskach produkcji dużych śrub.

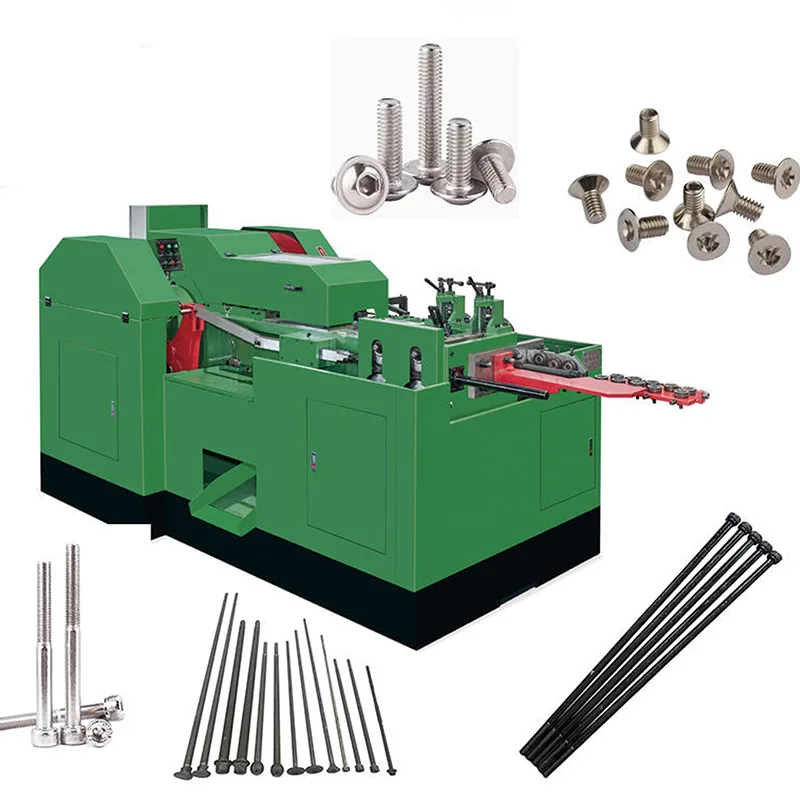

Powszechnie stosowane w produkcji:
Śruby konstrukcyjne
Elementy złączne do maszyn ciężkich
Śruby kotwiące do elektrowni wiatrowych
Śruby przemysłowe o dużej średnicy
Elementy złączne w inżynierii infrastruktury
Kompatybilność materiałowa obejmuje gatunki stali węglowej i stopowej zwykle stosowane w zastosowaniach konstrukcyjnych.
Nasza 1-matrycowa maszyna do spęczania na zimno o długim skoku i dużym skoku jest ogólnie brana pod uwagę, gdy:
Długość śruby przekracza standardowy skok
Większa objętość głowicy wymaga większego ruchu materiału
Śruby konstrukcyjne wymagają większej stabilności formowania
Produkcja obejmuje elementy złączne o średniej i dużej średnicy
Standardowe systemy z 1 matrycą i 2 rozdmuchami osiągają limity wydajności
Zapewnia rozszerzony zakres formowania bez konieczności przechodzenia na złożone systemy z wieloma matrycami.
P1: Jaka jest zaleta długiego skoku w porównaniu ze standardowym skokiem?
Długi skok umożliwia większe przemieszczenie materiału, dzięki czemu nadaje się do dłuższych śrub i większych objętości łba.
P2: Czy ta maszyna jest przeznaczona tylko do śrub o dużej średnicy?
Jest zoptymalizowany pod kątem dużych i długich elementów złącznych, ale może również obsługiwać części średniej wielkości, w zależności od konfiguracji oprzyrządowania.
P3: Czy długi skok wpływa na dokładność wymiarową?
Po prawidłowej kalibracji wydłużony skok poprawia kontrolę przepływu materiału i zmniejsza ryzyko niedopełnienia w przypadku dużych części.
