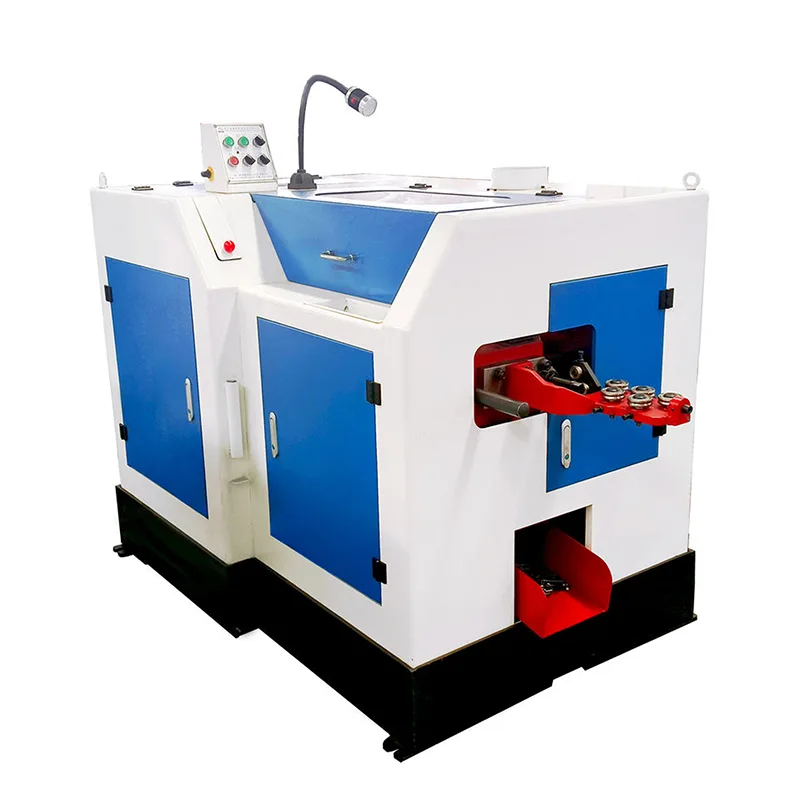

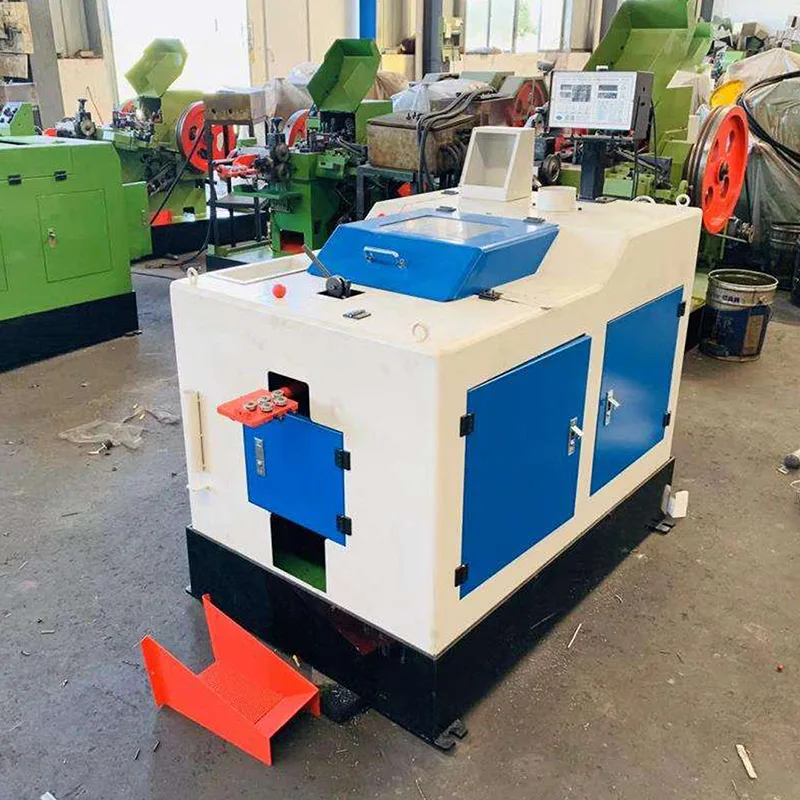

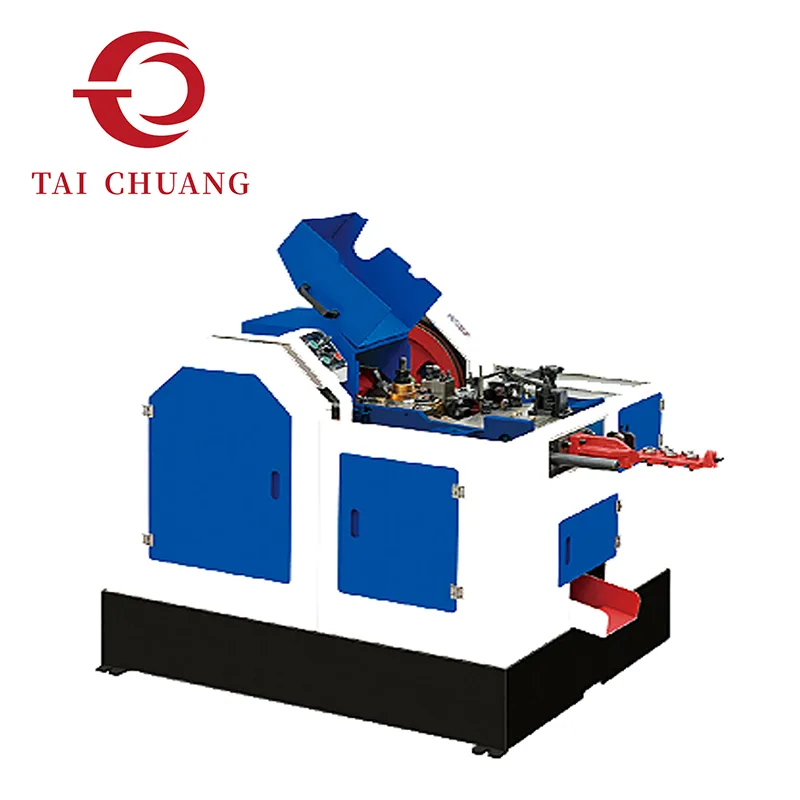

Maszyna do spęczania na zimno z 1 matrycą i 2 rozdmuchami

Kompaktowa wydajność formowania definiuje tę 1-matrycową maszynę do spęczania na zimno z 2 dmuchawami w ramach asortymentu maszyn do spęczania na zimno dostarczanego przez niezawodnego producenta TAICHUANG. Struktura 1-matrycy i 2-rozdmuchu powoduje zastosowanie dwóch kolejnych uderzeń w pojedynczej wnęce matrycy, umożliwiając stabilne formowanie głowicy przy kontrolowanym przemieszczaniu materiału. Nadaje się do standardowej produkcji śrub, gdzie kluczowe znaczenie ma prostota obsługi, stała wydajność i oszczędność miejsca.

Wyślij zapytanie

Opis produktu

Konfiguracja maszyny do kucia na zimno z 1 matrycą i 2 rozdmuchami umożliwia etapowe formowanie łba śruby poprzez kontrolowaną sekwencję dwóch uderzeń w pojedynczej wnęce matrycy. Materiał jest przycinany na odpowiednią długość, przenoszony i stopniowo odkształcany, aby uzyskać ostateczną geometrię łba przy jednoczesnym zachowaniu integralności strukturalnej.

W porównaniu z systemami z pojedynczym uderzeniem, ta struktura zapewnia lepsze gromadzenie materiału i zmniejszone wstrząsy deformacyjne, pomagając zachować jakość powierzchni i stabilność wymiarową. Uproszczony układ matrycy zmniejsza również złożoność narzędzi, ułatwiając konfigurację i konserwację w środowiskach produkcji ciągłej.

Procesy spęczania na zimno wykorzystujące tę konfigurację są powszechnie stosowane tam, gdzie geometria śruby jest prosta, ale niezawodność produkcji i spójność wyników pozostają istotne. Zrównoważony rozkład sił formowania przyczynia się do przewidywalnej wydajności kształtowania w średnich i dużych seriach produkcyjnych.

TAICHUANG dostarcza rozwiązania w zakresie maszyn do kucia na zimno z 1 matrycą i 2 rozdmuchami dla klientów poszukujących niezawodnych możliwości formowania śrub bez niepotrzebnej złożoności konstrukcyjnej.

Specyfikacje produktu

Model	D3-20	D4-40	D4-30GS	D5-30GS	D5-50GS	D5-63GS
Maksymalna średnica pustego miejsca/mm	Φ0,8-4,0	Φ2,0-5,0	Φ2,0-5,0	Φ3,0-7,0	Φ3,0-7,0	Φ3,0-7,0
Maksymalna długość pustego miejsca/mm	20	40	30	30	50	63
Maksymalna długość odcięcia/mm	30	48	48	55	75	80
Skok/mm	37	68	60	82	92	107
Wydajność/szt./min	150-200	150-180	180-200	160-180	160-180	130-150
Główna średnica matrycy/mm	Φ20*35	Φ30*60	Φ30*50	Φ34,5*55	Φ34,5*67	Φ34,5*80
Początkowa średnica stempla/mm	Φ18*50	Φ25*65	Φ25*65	Φ35*75	Φ35*75	Φ35*75
Precyzyjna średnica stempla/mm	Φ18*50	Φ25*65	Φ25*65	Φ31*75	Φ31*75	Φ31*75
Średnica matrycy odcinającej/mm	Φ13*25	Φ15*30	Φ15*30	Φ19*35	Φ19*35	Φ19*35
Rozmiar noża/mm	62542	103272	103272	103572	103572	103572
Moc silnika głównego/kw	1.1	2.2	2.2	3.0	3.0	3.0
Objętość (dł.szer.wys.)/cm	14588112	195105110	200103135	240120138	230119135	230120138
Waga/kg	700	1100	1400	2000	2000	2000

Model

D5-76GS

D5-60

D5-80

D5-100

D5-150

Maksymalna średnica pustego miejsca/mm

Φ3,0*7,0

Maksymalna długość pustego miejsca/mm

100

150

Maksymalna długość odcięcia/mm

120

168

Skok/mm

120

110

130

190

Wydajność/szt./min

110-130

120-140

90-110

80-100

60-80

Główna średnica matrycy/mm

Φ34,5*100

Φ34,5*80

Φ34,5*100

Φ34,5*120

Φ40*180

Początkowa średnica stempla/mm

Φ35*75

Φ31*75

Φ31*80

Φ35*100

Precyzyjna średnica stempla/mm

Φ31*75

Φ31*80

Φ35*100

Średnica matrycy odcinającej/mm

Φ19*35

Φ20*35

Rozmiar noża/mm

10*35*72

Moc silnika głównego/kw

3.0

2.2

3.0

Objętość (dł.*szer.*wys.)/cm

230*120*138

220*115*115

225*112*117

270*116*115

260*115*135

Waga/kg

2000

1800

1850

2200

2800

Model

Maks. Pusta średnica/mm

Pusta długość/mm

Długość odcięcia/mm

Skok/mm

Wydajność/szt./min

Główna średnica matrycy/mm

Początkowa średnica stempla/mm

Precyzyjna średnica stempla/mm

Średnica matrycy odcinającej/mm

D8-90

Φ5,0-11

120

130

80-90

Φ60*120

Φ40*120

Φ28*45

D8-120

Φ5,0-11

120

140

156

60-80

Φ60*160

Φ40*120

Φ28*45

D8-150

Φ5,0-11

150

180

190

60-70

Φ60*190

Φ40*120

Φ28*45

D8-200

Φ5,0-11

200

220

250

40-50

Φ60*240

Φ40*150

Φ28*60

D8-250

Φ5,0-11

250

270

290

30-45

Φ60*290

Φ40*150

Φ28*60

D8-300

Φ5,0-11

300

330

365

25-35

Φ60*360

Φ40*180

Φ28*60

D10-120

Φ6,0-13

120

140

150

50-60

Φ80*160

Φ55*150

Φ40*50

D10-150

Φ6,0-13

150

180

210

45-55

Φ80*190

Φ55*150

ΦΦ55*150

Φ40*50

D10-220

Φ6,0-13

220

240

260

40-50

Φ80*260

Φ55*150

ΦΦ55*150

Φ40*50

D10-300

Φ6,0-13

300

320

350

25-35

Φ80*360

Φ55*180

Φ40*50

Model	Rozmiar noża/mm	Moc silnika głównego/kw	Objętość (dł.szer.wys.)/m	Waga/kg
D8-90	124290	Poziom 6 - 7,5 kW	3,401,601,60	4200
D8-120	124290	Poziom 6 - 7,5 kW	3,451,681,60	4200
D8-150	124290	Poziom 6 - 7,5 kW	3,901,601,80	4300
D8-200	124290	Poziom 8 - 7,5 kW	4,151,601,85	5800
D8-250	124290	Poziom 8 - 7,5 kW	4,301,601,90	6100
D8-300	124290	Poziom 6 - 11kw	5,431,951,87	8500
D10-120	1655115	Poziom 6 - 11kw	4,001,821,68	7300
D10-150	1655115	Poziom 6 - 11kw	4,101,821,70	7700
D10-220	1655115	Poziom 6 - 11kw	5,001,821,70	8500
D10-300	1655115	Poziom 6 - 11kw	5,501,822,00	10400

Logika formowania technicznego

Materiał jest przenoszony do pojedynczej wnęki matrycy, gdzie dwa postępujące uderzenia powodują stopniowe odkształcenie.

Pierwsze uderzenie inicjuje gromadzenie się materiału i wstępne formowanie.

Drugie uderzenie uzupełnia kształtowanie głowy i zapewnia lepszą kontrolę przepływu.

Stopniowe odkształcanie pomaga zmniejszyć koncentrację naprężeń i zapewnia stałą grubość łba w cyklach produkcyjnych.

Zalety wydajności

• Kompaktowe wymiary dla warsztatów wrażliwych na przestrzeń

• Mniejsza złożoność narzędzi w porównaniu z systemami z wieloma matrycami

• Stabilny czas uderzenia zapewniający przewidywalne wyniki

• Efektywne formowanie łba w przypadku standardowych geometrii śrub

• Łatwiejsza konserwacja i wymiana matryc

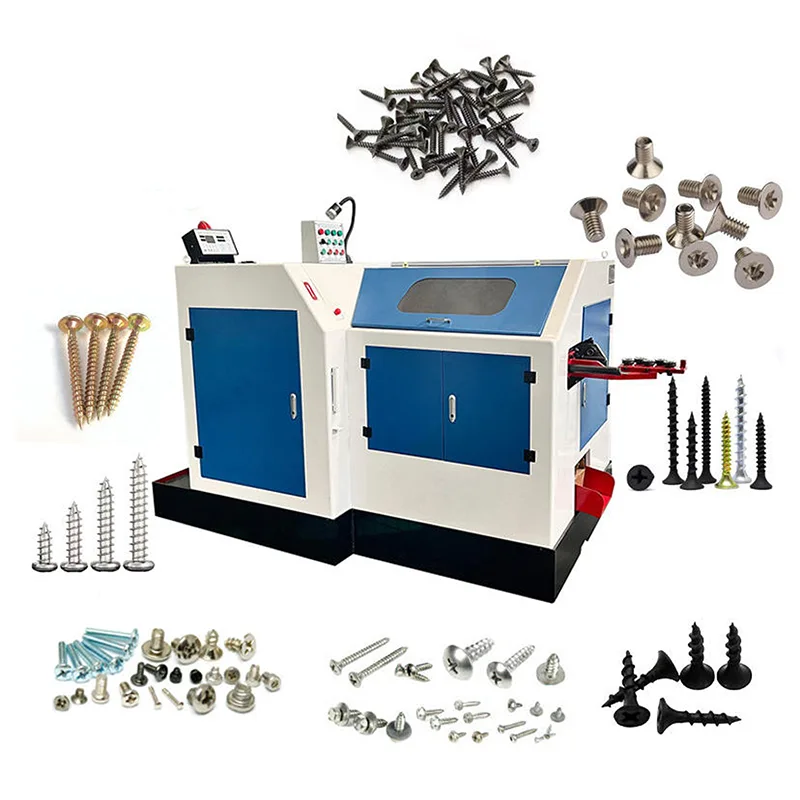

Typowe zastosowania

Standardowe śruby sześciokątne

Śruby kołnierzowe

Śruby konstrukcyjne

Ogólne elementy złączne samochodowe

Komponenty sprzętu przemysłowego

Kiedy wybrać maszynę do spęczania na zimno z 1 matrycą i 2 rozdmuchami?

Odpowiednie, gdy produkcja koncentruje się na standardowych konstrukcjach śrub bez skomplikowanych przejść geometrii.

Fabryki, dla których priorytetem jest niezawodność, przystępne koszty oprzyrządowania i przejrzystość operacyjna, często wybierają tę konfigurację.

Często zadawane pytania

1. Jaka jest główna zaleta maszyny do kucia na zimno z 1 matrycą i 2 rozdmuchami?

Podstawowa zaleta polega na prostocie konstrukcji połączonej z efektywnym formowaniem etapowym. Dwa uderzenia w jednej matrycy umożliwiają lepsze kształtowanie głowicy niż systemy z pojedynczym uderzeniem, przy jednoczesnym zachowaniu zwartej konstrukcji maszyny.

2. Jakie rozmiary śrub są zazwyczaj odpowiednie?

Powszechnie stosowany do śrub o małych i średnich średnicach stosowanych w motoryzacji, budownictwie i ogólnych mocowaniach przemysłowych. Ostateczna wydajność zależy od specyfikacji modelu i gatunku materiału.

3. Czy ta konfiguracja jest odpowiednia dla materiałów o wysokiej wytrzymałości?

Tak, pod warunkiem, że gatunek materiału i stopień odkształcenia mieszczą się w granicach maszynowych. Właściwy projekt matrycy i kolejność formowania mają kluczowe znaczenie w przypadku materiałów o wysokiej wytrzymałości na rozciąganie.
