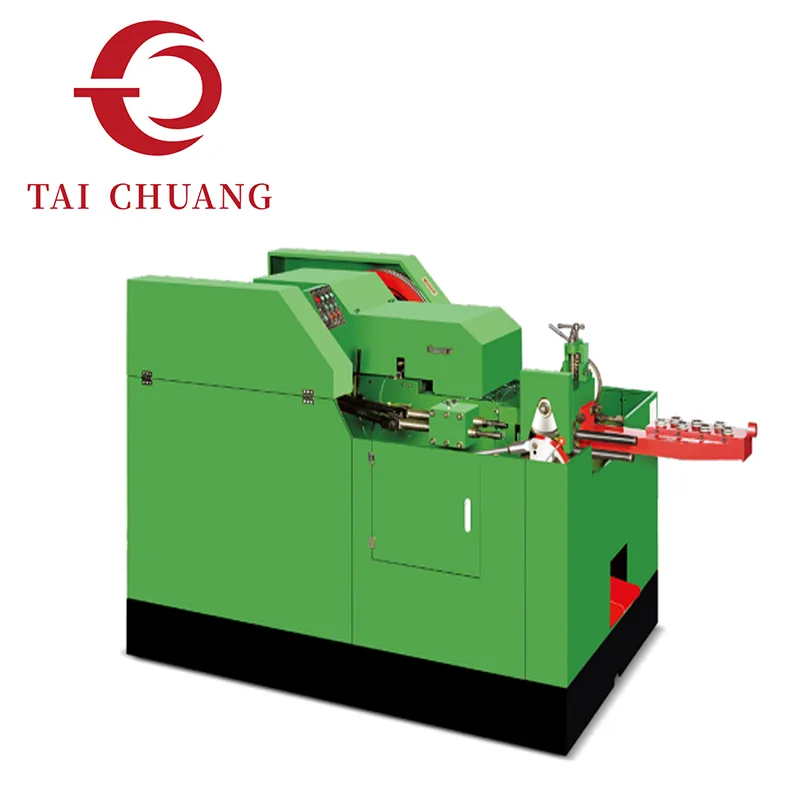

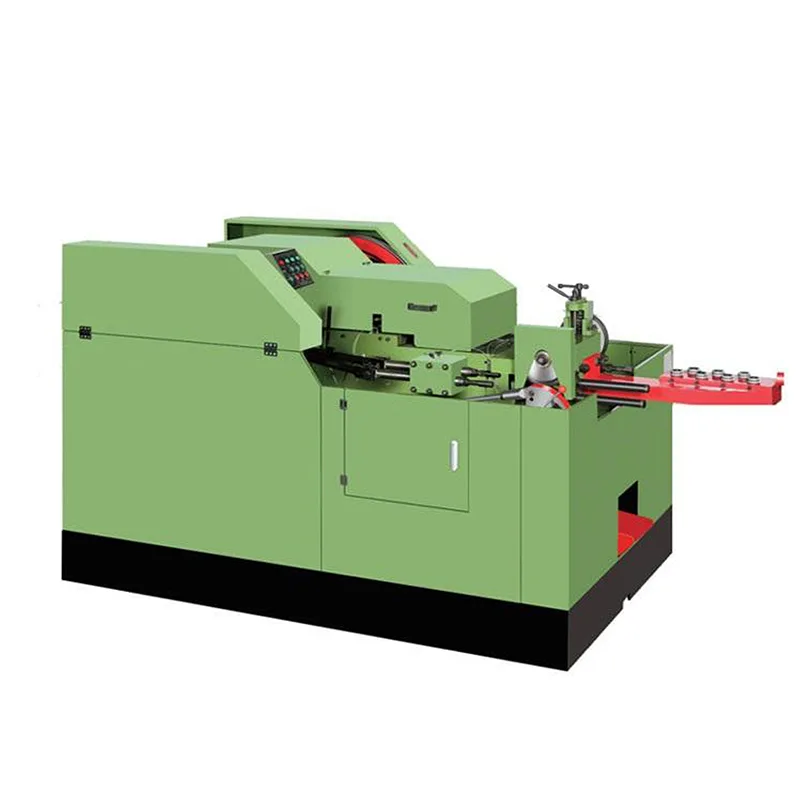

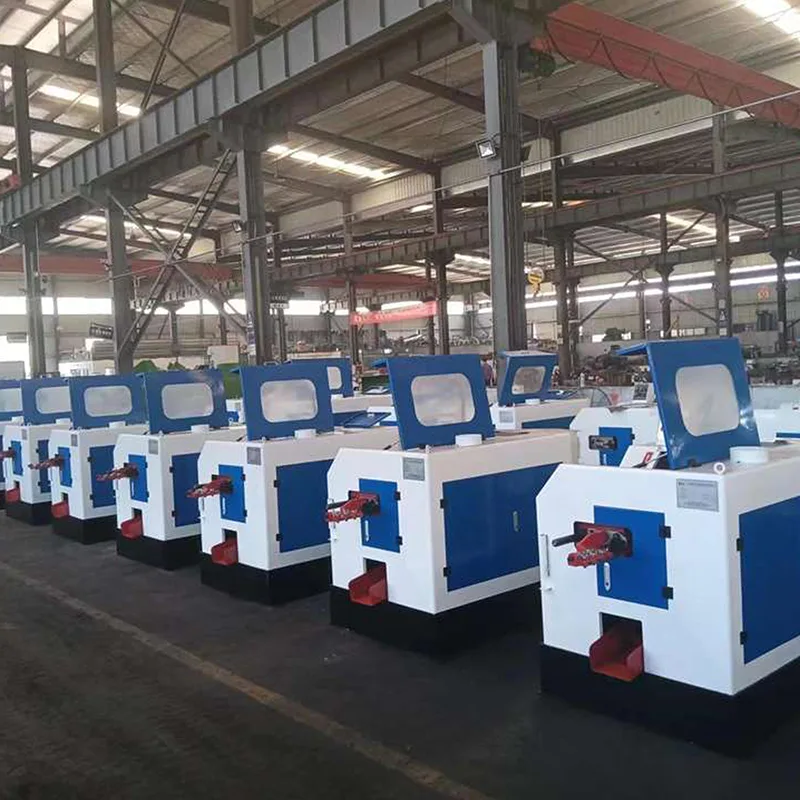

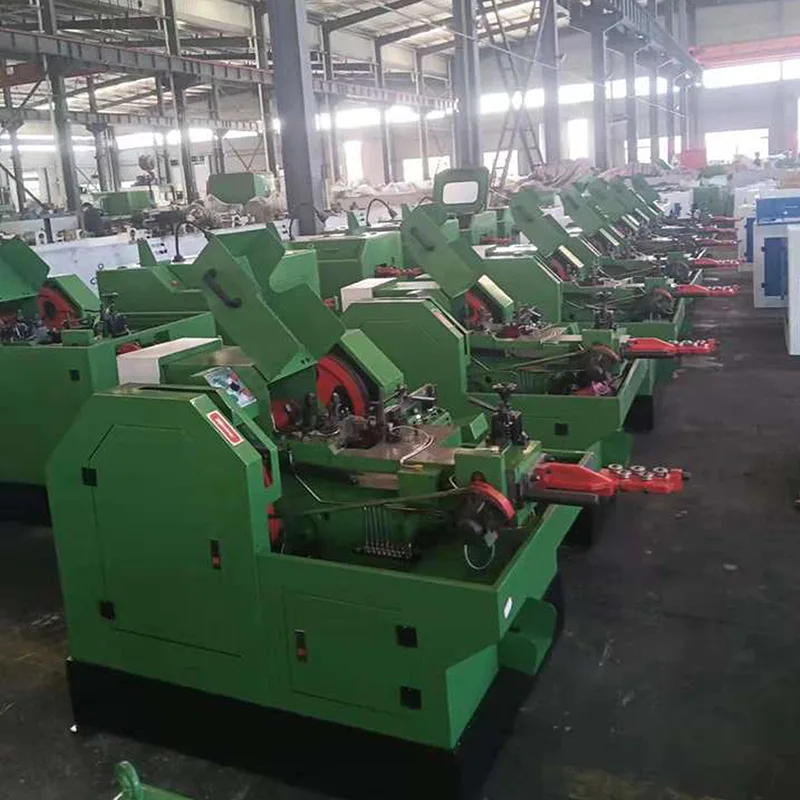

Konfiguracja maszyny do spęczania na zimno z 2 matrycami i 3 rozdmuchami łączy w sobie progresję podwójnej matrycy z dodatkowym stopniem udarowym w celu udoskonalenia redystrybucji materiału podczas formowania śruby. Początkowe kształtowanie odbywa się w pierwszej matrycy, po czym następuje kontrolowane uszlachetnianie przejściowe i końcowe wykończenie głowicy w drugiej matrycy poprzez skoordynowaną sekwencję rozdmuchu.
Zwiększenie liczby rozdmuchów przy zachowaniu dwóch stanowisk matryc umożliwia lepsze układanie warstw odkształceń bez znaczącego powiększania konstrukcji maszyny. Dodatkowy stopień uderzenia zapewnia pośrednią możliwość korekcji przed ostateczną stabilizacją geometrii, poprawiając symetrię główki i spójność wymiarową.
W porównaniu z systemami 2-matrycowymi i 2-rozdmuchowymi, ta konfiguracja zapewnia większą głębokość formowania i lepsze zarządzanie objętością. Jednocześnie pozostaje strukturalnie prostsza niż maszyny z trzema matrycami, co czyni go praktycznym rozwiązaniem pośrednim dla producentów poprawiających precyzję formowania.
TAICHUANG dostarcza rozwiązania w zakresie maszyn do kucia na zimno z 2 matrycami i 3 rozdmuchami dla producentów elementów złącznych poszukujących lepszej kontroli geometrii w ramach zrównoważonego sprzętu.
|
Model |
Maks. Pusta średnica/mm |
Skok/mm |
Wydajność/szt./min |
KO Skok/mm |
PKO Skok/mm |
Główna średnica matrycy/mm |
Główna średnica matrycy/mm |
Średnica stempla/mm |
Średnica matrycy odcinającej/mm |
|
YH2310 |
Φ5,0 |
60 |
90-110 |
45/40 |
10 |
Φ26*60 |
Φ32*60 |
Φ24*60*3 |
Φ15*30 |
|
YH2315 |
Φ7,0 |
100 |
60-90 |
70/60 |
15 |
Φ32*100 |
Φ36*100 |
Φ30*75*3 |
Φ20*35 |
|
YH2320 |
Φ9,0 |
120 |
60-80 |
90/80 |
18 |
Φ35*120 |
Φ42*120 |
Φ35*100*3 |
Φ24*40 |
|
YH2325 |
Φ11,0 |
156 |
60-70 |
110/100 |
25 |
Φ45*160 |
Φ55*160 |
Φ40*120*3 |
Φ28*40 |
|
YH2330 |
Φ13,0 |
160 |
50-60 |
120/110 |
25 |
Φ55*160 |
Φ60*160 |
Φ50*120 |
Φ35*50 |
|
YH2340 |
Φ15,0 |
200 |
40-50 |
140/130 |
25 |
Φ65*200 |
Φ75*200 |
Φ60*160 |
Φ45*60 |
|
Model |
Rozmiar noża/mm |
Normalny rozmiar śruby/mm |
Długość trzpienia półfabrykatu/mm |
Moc silnika głównego/kw |
Objętość (dł.*szer.*wys.)/m |
Waga/kg |
|
YH2310 |
10*35*72 |
Φ1-5 |
2-30 |
Poziom 6 - 2,2 kW |
1,70*1,10*1,20 |
1300 |
|
YH2315 |
10*35*72 |
Φ2-7 |
2-50 |
Poziom 6 -2,2 kW |
2,30*1,30*1,20 |
2600 |
|
YH2320 |
12*40*77 |
Φ3-9 |
2-70 |
Poziom 8 -4,0 kW |
2,80*1,40*1,60 |
3300 |
|
YH2325 |
12*42*90 |
Φ4-11 |
2-90 |
Poziom 8 - 5,5 kW |
3,80*1,60*1,70 |
5300 |
|
YH2330 |
16*50*115 |
Φ5-13 |
2-100 |
Poziom 6 - 11kw |
3,80*1,60*1,80 |
8450 |
|
YH2340 |
18*55*125 |
Φ6-15 |
2-120 |
Poziom 6 -18,5 kW |
4,20*1,85*1,70 |
14300 |

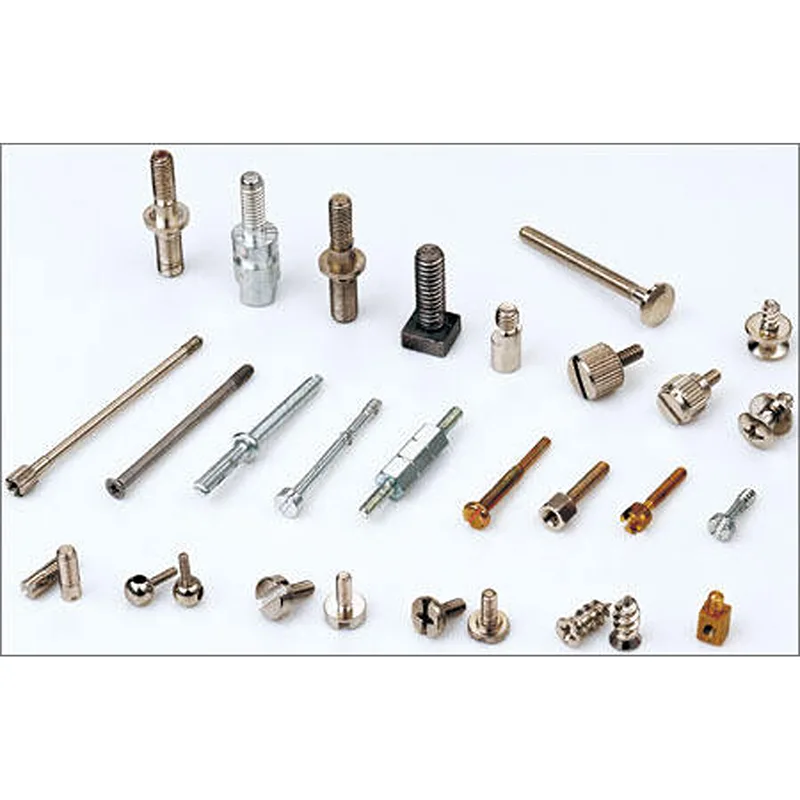

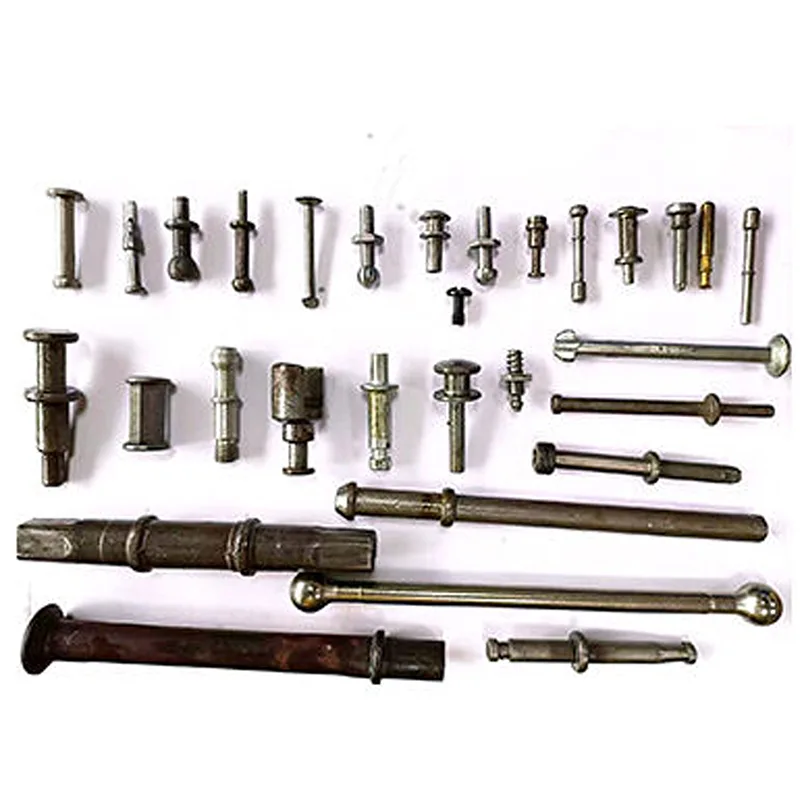

Kolejność formowania jest zazwyczaj następująca:
• Pierwsza matryca – zbieranie materiału i wstępne kształtowanie
• Druga matryca – Udoskonalenie przejściowe
• Dodatkowy cios – Ostateczna definicja konstrukcyjna
Potrójna progresja uderzenia poprawia kontrolę nad:
Rozkład grubości główki
Przejściowe ustawienie ramion
Stabilność koncentryczności
Integralność powierzchni podczas dużych odkształceń
Kontrolowane sekwencjonowanie zmniejsza nagłą akumulację naprężeń we wnęce matrycy.
Układ dwóch matryc zapewnia łatwą do zarządzania złożoność narzędzi, podczas gdy sekwencjonowanie trzech uderzeń zwiększa elastyczność kształtowania.
Maszyna do spęczania na zimno z 2 matrycami i 3 rozdmuchami jest często wybierana, gdy:
Systemom dwudmuchowym brakuje wystarczającego wyrafinowania
Systemy z trzema matrycami przekraczają obecne wymagania produkcyjne
Ograniczenia przestrzenne fabryki ograniczają rozbudowę wielu matryc
Wymagana jest większa powtarzalność bez konieczności przeprowadzania większych remontów konstrukcyjnych
Zrównoważona architektura obsługuje środowiska produkcyjne o średniej i dużej objętości.
Rozłożenie energii formowania na dwie matryce przy jednoczesnym dodaniu trzeciego stopnia udarowego umożliwia płynniejszy rozwój siły.
Wynikowe cechy operacyjne obejmują:
Poprawiona stabilność wymiarowa
Zmniejszony szok deformacyjny
Lepsza kontrola masy głowy
Stabilna jednorodność partii w dłuższych seriach
Stopniowa dystrybucja energii pomaga w formowaniu materiałów o średniej wytrzymałości z ulepszoną definicją geometrii.
1. Jaką zaletę zapewnia trzeci cios w systemie z podwójną matrycą?
Dodatkowy nadmuch umożliwia pośrednią korektę i udoskonalenie kształtowania główki bez zwiększania liczby matryc.
2. Jak to się ma do konfiguracji z 3 matrycami i 3 uderzeniami?
2-Die 3-Blow utrzymuje prostszą strukturę narzędzi, oferując jednocześnie lepszą kontrolę uderzenia. Systemy trzech matryc zapewniają dalszą segmentację odkształceń.
3. Czy ta konfiguracja jest odpowiednia dla elementów złącznych samochodowych?
Ulepszona kontrola odkształceń zapewnia lepszą powtarzalność, dostosowując się do wielu wymagań dotyczących śrub samochodowych.
4. Czy znacząco zwiększa to złożoność mechaniczną?
Koordynacja mechaniczna wzrasta umiarkowanie z powodu dodatkowego uderzenia, ale układ matrycy pozostaje zwarty.
