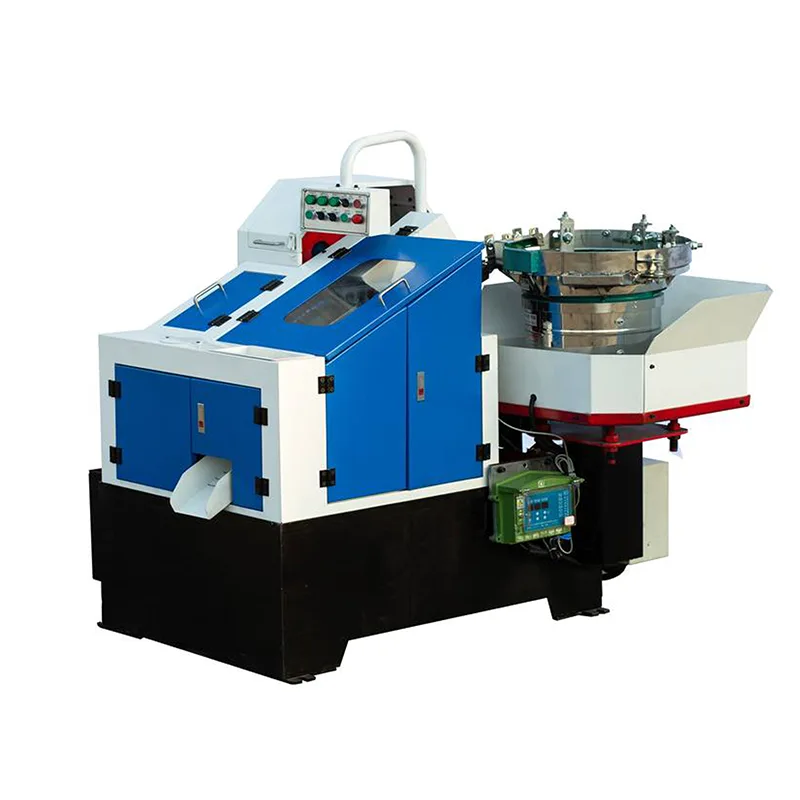

Walcarka do gwintowania z podajnikiem wibracyjnym z odsłoniętym kołem zębatym jest przeznaczona do formowania gwintów zewnętrznych poprzez walcowanie na zimno przy użyciu systemu wibracyjnego do prowadzenia części do obszaru walcowania w uporządkowany sposób. Podajnik wibracyjny pomaga wyrównać elementy złączne przed walcowaniem, zapewniając płynniejszy przepływ pracy i ograniczając przypadkowe podawanie.

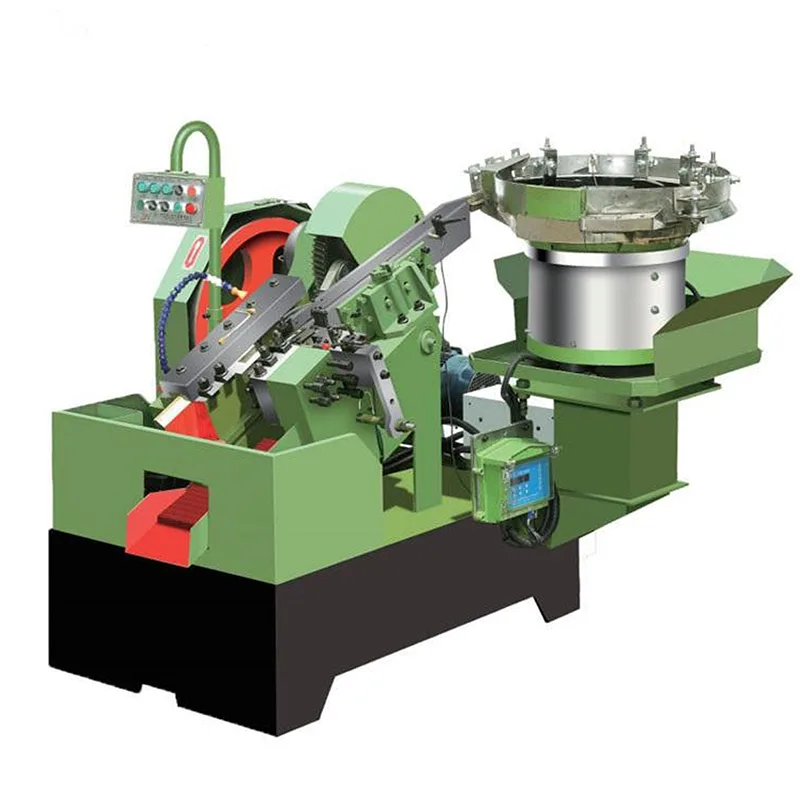

W konfiguracji z odsłoniętym biegiem elementy przekładni są łatwo widoczne, co pozwala operatorom i personelowi konserwacyjnemu na wyraźną obserwację ruchu, włączania i stanu pracy podczas produkcji. Ta cecha konstrukcyjna jest często ceniona w warsztatach, gdzie ważna jest przejrzystość mechaniczna i rutynowe kontrole.
| Model | Maksymalna średnica pustego materiału/mm | Maksymalna długość pustego miejsca/mm | Ruchome matryce stacjonarneDługość/mm | Wydajność/szt./min | Moc silnika głównego/kw | Objętość (dł.*szer.*wys.)/m | Waga/kg | |
| TC3-20Z | 3 | 20 | 55*18*20 | 45*18*20 | 330-380 | 0.75 | 1,30*0,98*1,30 | 250 |
| TC4-25Z | 4 | 25 | 80*20*25 | 65*20*25 | 280-330 | 2.2 | 1,57*1,05*1,50 | 320 |
| TC4-40Z | 5 | 40 | 89*25*40 | 76*25*40 | 260-300 | 2.2 | 1,60*1,44*1,55 | 850 |
| TC5-50Z | 5 | 50 | 105*25*50 | 90*25*50 | 220-260 | 3.0 | 1,67*1,35*1,50 | 950 |
| TC5-65Z | 6 | 65 | 105*25*65 | 90*25*65 | 120-140 | 3.0 | 1,70*1,36*1,50 | 1000 |
| TC6-80Z | 8 | 82 | 125*25*80 | 110*25*80 | 80-100 | 4.0 | 1,75*1,52*1,50 | 1100 |
| TC6-120Z | 8 | 120 | 125*25*120 | 110*25*120 | 80-100 | 4.0 | 1,70*1,60*1,30 | 1200 |
| TC8-80Z | 10 | 80 | 140*30*80 | 125*30*80 | 80-100 | 5.5 | 1,85*1,50*1,20 | 1650 |
| TC8-130Z | 10 | 130 | 140*30*130 | 125*30*130 | 80-100 | 7.5 | 1,85*1,50*1,25 | 1850 |
| TC8-300Z | 8 | 300 | 140*30*300 | 125*30*300 | 40-60 | 7.5 | 2,37*2,15*1,62 | 2100 |
| TC10-100Z | 12 | 100 | 170*30*100 | 150*30*100 | 70-90 | 7.5 | 2,00*1,70*1,35 | 1950 |
| TC12-120Z | 14 | 120 | 210*40*120 | 190*40*120 | 40-50 | 11 | 2,67*1,93*1,60 | 2800 |
| TC16-200Z | 18 | 200 | 260*45*200 | 230*45*200 | 30-40 | 30 | 2,75*2,10*1,65 | 5800 |
Stabilność podawania odgrywa ważną rolę w konsystencji walcowania gwintów. Systemy podawania wibracyjnego są powszechnie wybierane, aby pomóc kontrolować orientację i przepływ części przed walcowaniem. Kiedy części wchodzą do obszaru walcowania w bardziej spójny sposób, sam proces walcowania staje się bardziej przewidywalny.
W praktycznych środowiskach produkcyjnych podawanie wibracyjne pomaga zredukować nieregularne zatrzymania i zapewnia płynniejszy rytm, szczególnie podczas obróbki standardowych elementów złącznych o stałych wymiarach.
W porównaniu z zamkniętymi konstrukcjami przekładni, odsłonięta konfiguracja podkreśla przejrzystość konstrukcji i dostępność. Ta maszyna do walcowania gwintów jest często wybierana przez kupujących, dla których priorytetem jest prosty układ mechaniczny i łatwość obserwacji podczas codziennej pracy.
Konstrukcja skupia się na stabilnym zachowaniu podczas toczenia, powtarzalnej jakości gwintu i przewidywalnym działaniu. Jest przeznaczony do zastosowań, w których nie są wymagane częste zmiany parametrów, a najważniejsza jest stabilność procesu.

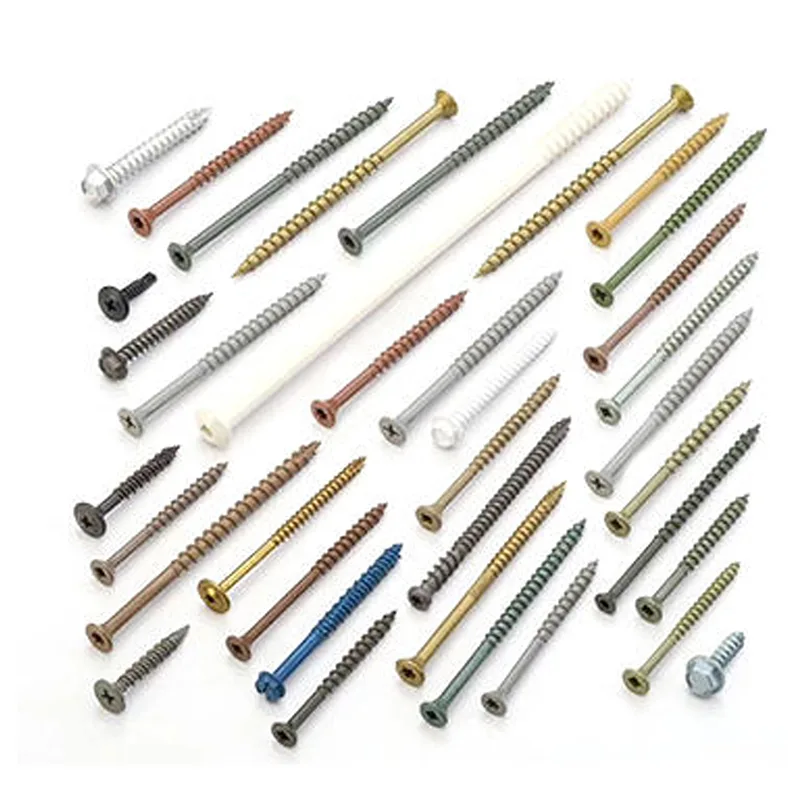

Ta maszyna do walcowania gwintów z podajnikiem wibracyjnym z odsłoniętym kołem zębatym jest powszechnie stosowana do formowania gwintów na śrubach, wkrętach i podobnych elementach złącznych stosowanych w sprzęcie budowlanym, zespołach mechanicznych, elementach motoryzacyjnych i ogólnych produktach przemysłowych. Rzeczywista przydatność zastosowania jest oceniana na podstawie potwierdzonych rysunków, rodzaju materiału i konstrukcji gwintu sprawdzanych podczas procesu zaopatrzenia.
W celu obsługi dostaw międzynarodowych stosowane są opakowania w standardzie eksportowym. Maszyny są bezpiecznie zamocowane i zabezpieczone, aby zmniejszyć ryzyko uszkodzenia podczas transportu. Aby zapewnić bezpieczny załadunek, rozładunek i obsługę na miejscu, stosuje się ochronę powierzchni i przejrzyste oznakowanie.
Właściwe opakowanie odgrywa ważną rolę w zapewnieniu, że sprzęt dotrze w dobrym stanie i będzie gotowy do instalacji.
