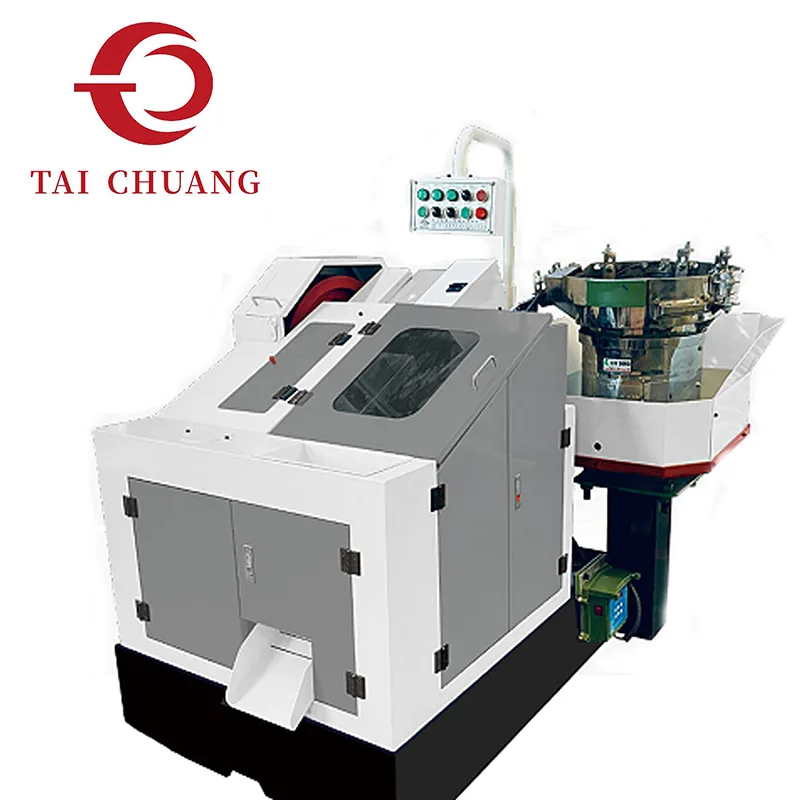

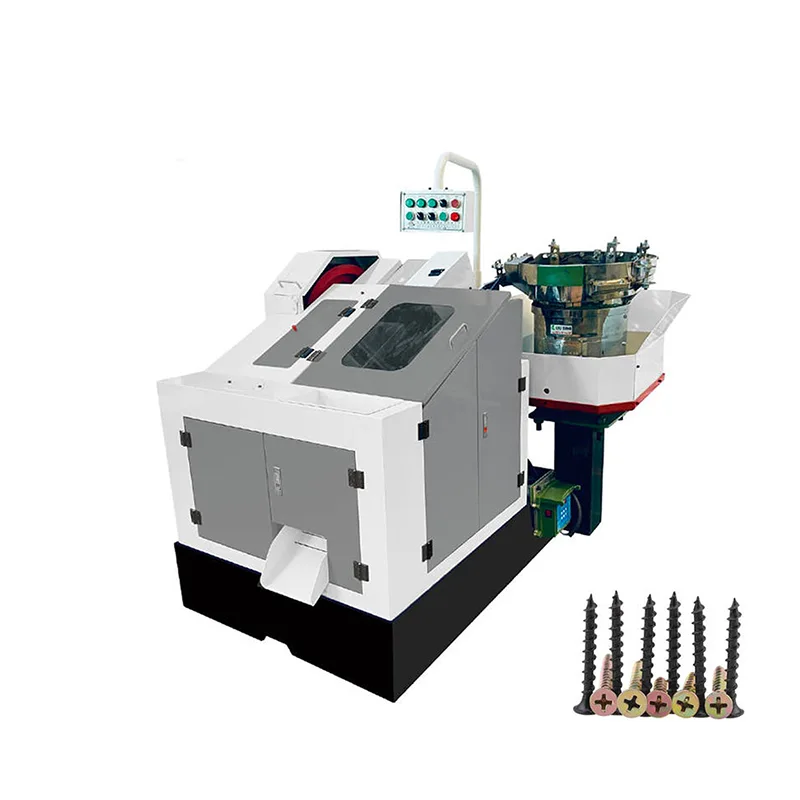

Ta maszyna do walcowania gwintów z podajnikiem wibracyjnym i przekładnią jest jednym z produktów fabryki TAICHUANG i wykorzystuje podajnik wibracyjny do prowadzenia detali do strefy walcowania w ciągłej i zorganizowanej sekwencji. Formowanie gwintu odbywa się poprzez walcowanie na zimno, podczas którego precyzyjnie ustawione matryce kształtują profil gwintu bez przecinania materiału.
Przenoszenie mocy odbywa się poprzez całkowicie zamkniętą skrzynię biegów. Taka konstrukcja pomaga odizolować wewnętrzne elementy napędu od zakłóceń zewnętrznych, jednocześnie zapewniając płynne przenoszenie momentu obrotowego podczas pracy. Rytm podawania i działanie toczenia są koordynowane w oparciu o potwierdzone specyfikacje elementów złącznych, zapewniając zgodność z powszechnie stosowanymi konstrukcjami gwintów.
|
Model |
Maksymalna średnica pustego materiału/mm |
Maksymalna długość pustego miejsca/mm |
Ruchome matryce Stacjonarne Długość/mm |
Wydajność/szt./min |
Moc silnika głównego/kw |
Objętość (dł.*szer.*wys.)/m |
Waga/kg |
|
|
CR5-55Z |
Φ6 |
55 |
105*25*55 |
90*25*55 |
150-180 |
Poziom 4-4kw |
1,80*1,42*1,60 |
1150 |
|
CR6-70Z |
Φ8 |
70 |
125*25*70 |
110*25*70 |
140-160 |
Poziom 4-5,5 kW |
2,00*1,65*1,65 |
1400 |
|
CR8-80Z |
Φ8 |
80 |
127*30*80 |
108*30*80 |
120-170 |
Poziom 4-5,5 kW |
2,60*1,68*2,10 |
2250 |
|
CR10-100Z |
Φ10 |
100 |
170*30*100 |
150*30*100 |
90-120 |
Poziom 6-11kw |
2,62*1,72*2,20 |
2800 |
|
CR12-120Z |
Φ12 |
120 |
210*40*120 |
190*40*120 |
80-100 |
Poziom 6-18,5 kW |
2,67*1,93*1,60 |
4200 |
|
CR12-200Z |
Φ12 |
200 |
210*40*200 |
190*40*200 |
80-100 |
Poziom 6-18,5 kW |
2,90*1,95*2,50 |
4500 |
|
CR16-150Z |
Φ16 |
150 |
260*40*150 |
230*40*150 |
70 |
Poziom 6-22kw |
3,50*1,95*2,20 |
6700 |
|
CR16-200Z |
Φ16 |
200 |
260*40*200 |
230*40*200 |
50 |
Poziom 6-30kw |
3,50*1,95*2,20 |
6900 |
W porównaniu z odsłoniętymi konstrukcjami przekładni, konstrukcja skrzyni biegów podkreśla ochronę i spójność. Ta maszyna do walcowania gwintów jest często wybierana do zastosowań, w których priorytetem są długie harmonogramy produkcji i przewidywalne zachowanie operacyjne.
Zamknięty układ napędowy zapewnia stabilny ruch i pomaga utrzymać stałą wydajność toczenia w miarę upływu czasu. Z punktu widzenia kupującego ta konfiguracja zapewnia zrównoważone połączenie niezawodności operacyjnej, zorganizowanej struktury i łatwości integracji z istniejącymi liniami produkcyjnymi.
Ta maszyna do walcowania gwintów z podajnikiem wibracyjnym i przekładnią jest szeroko stosowana w produkcji śrub, wkrętów, kołków i innych gwintowanych elementów złącznych stosowanych w zespołach samochodowych, sprzęcie budowlanym, sprzęcie mechanicznym i ogólnych produktach przemysłowych. Rzeczywista przydatność zastosowania jest potwierdzana poprzez przegląd rysunków, ocenę materiałów i dyskusję na temat procesu na etapie zaopatrzenia.
P1: Jakie są zalety walcarki do gwintów ze skrzynią biegów?
Zamknięta konstrukcja skrzyni biegów zapewnia bezpieczne przenoszenie mocy i przyczynia się do stabilnego i spójnego zachowania podczas toczenia.

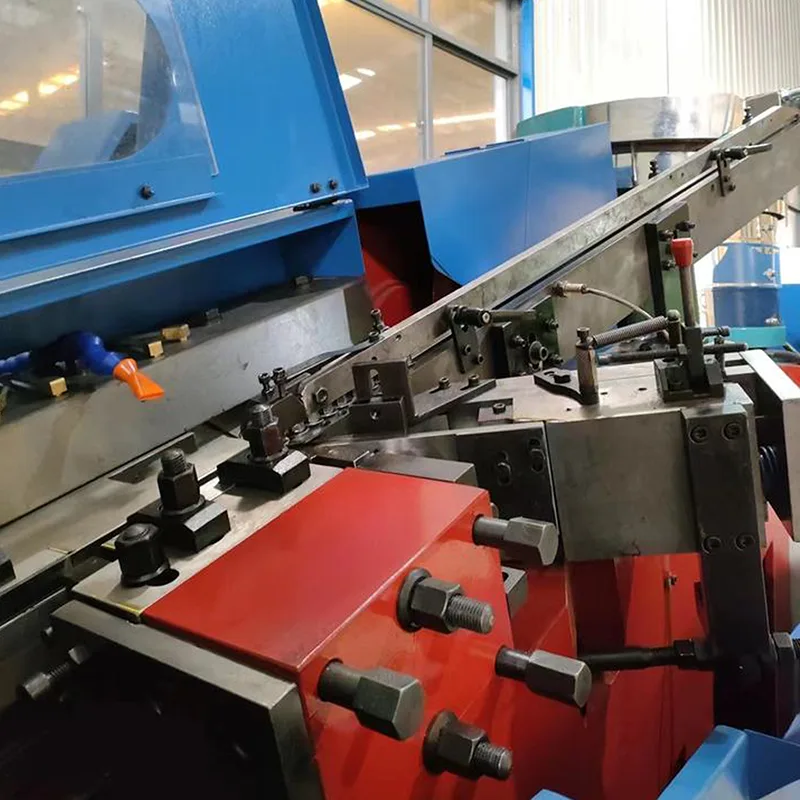

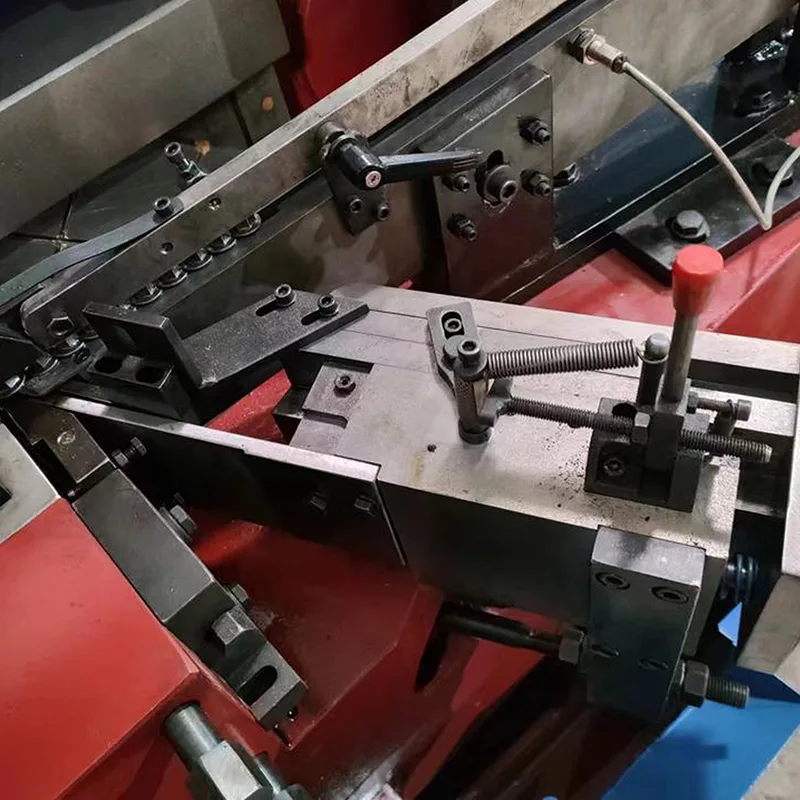

P2: W jaki sposób podajnik wibracyjny wspomaga działanie?
Podajnik wibracyjny pomaga dostarczać detale w uporządkowanej kolejności, wspierając płynne podawanie do strefy walcowania.
P3: Czy dla tego sprzętu można dostarczyć dokumenty certyfikacyjne?
Tak. Procedury inspekcji związane z ISO i odniesienia do zgodności CE mogą być dostarczone w ramach standardowej dokumentacji.
