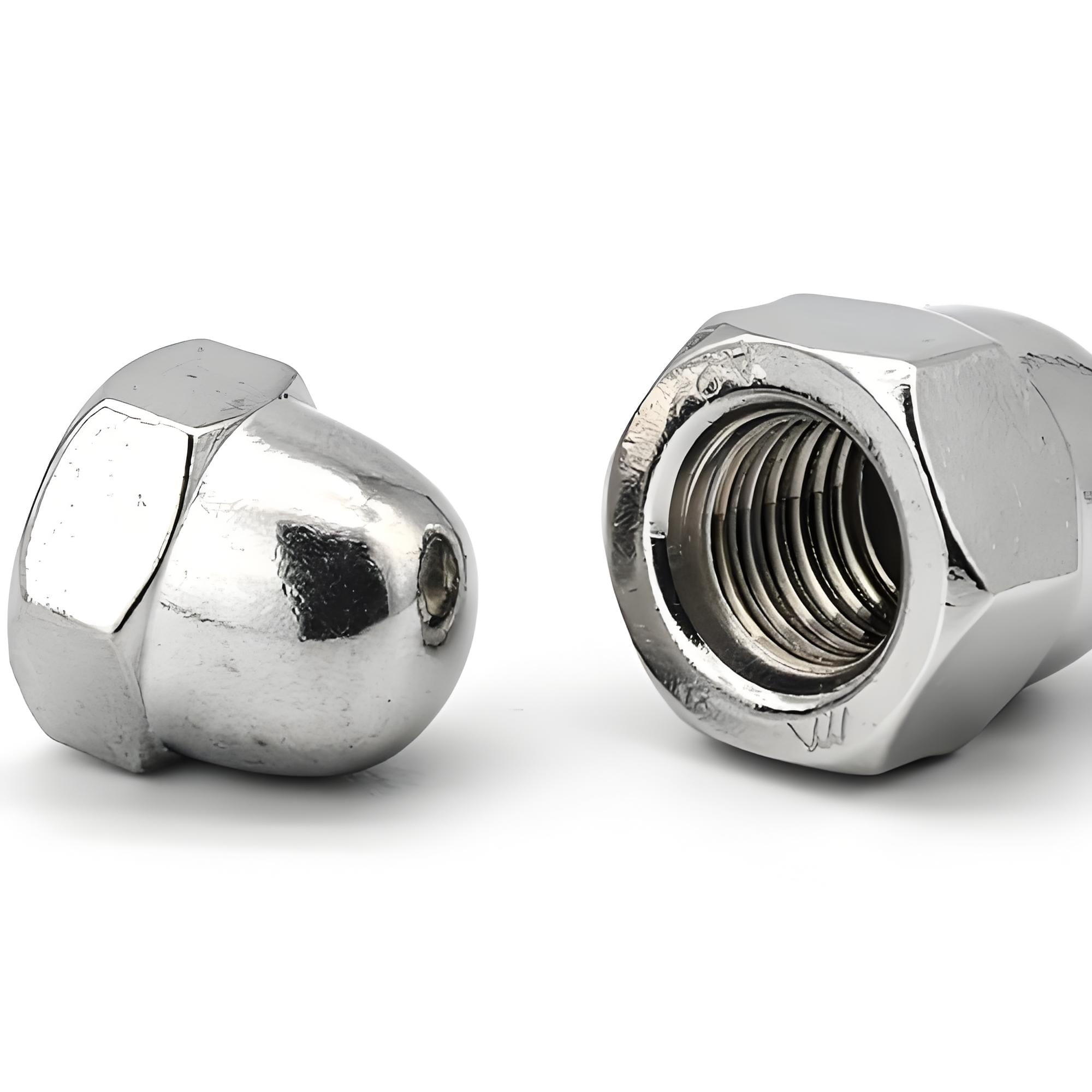

Nakrętki do kół odgrywają kluczową rolę w bezpieczeństwie pojazdu.
W przeciwieństwie do zwykłych elementów złącznych nakrętki kół muszą wytrzymywać ciągłe wibracje, dużą siłę mocowania i trudne warunki drogowe. Wszelkie odchylenia w jakości gwintu mogą bezpośrednio wpływać na wydajność montażu i żywotność.

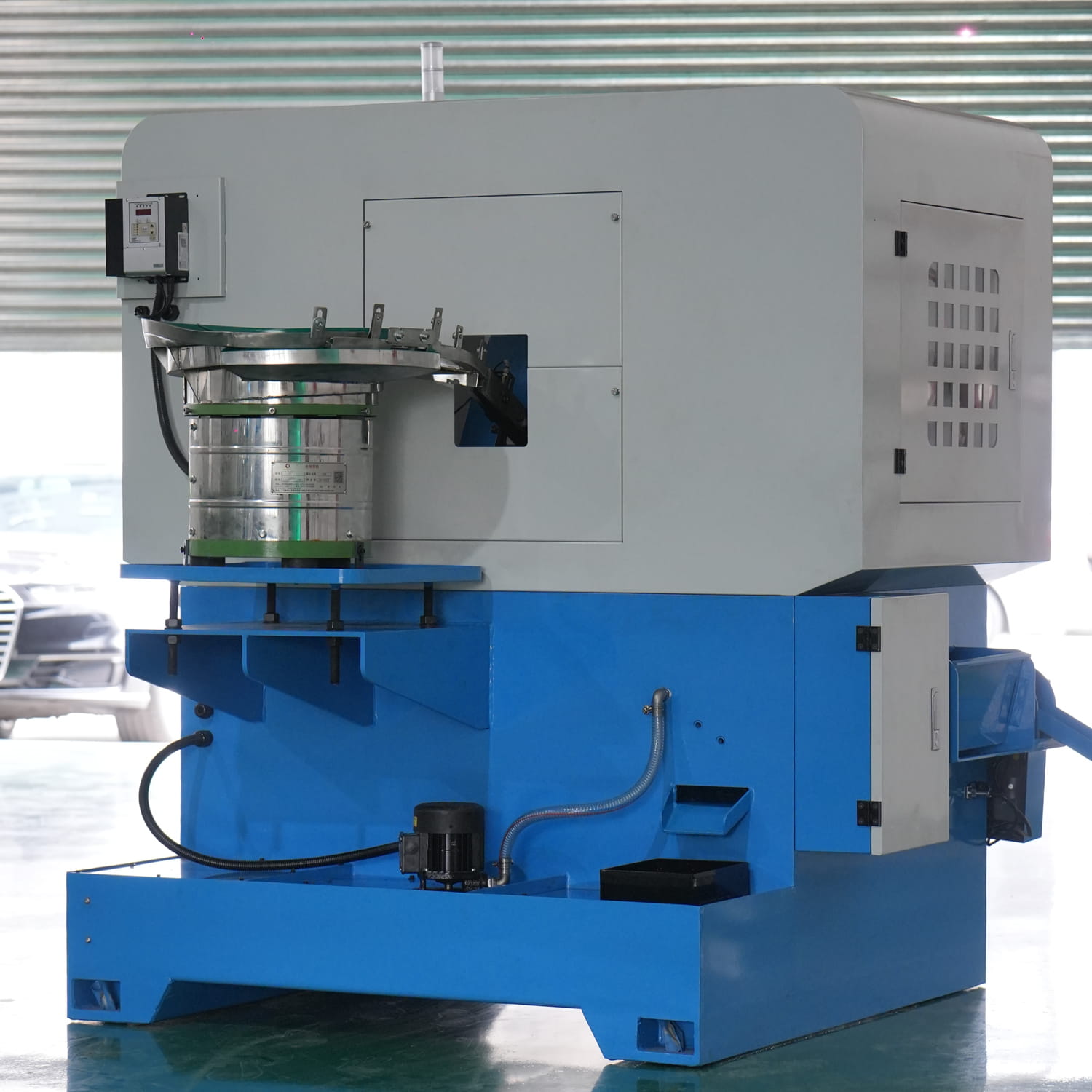

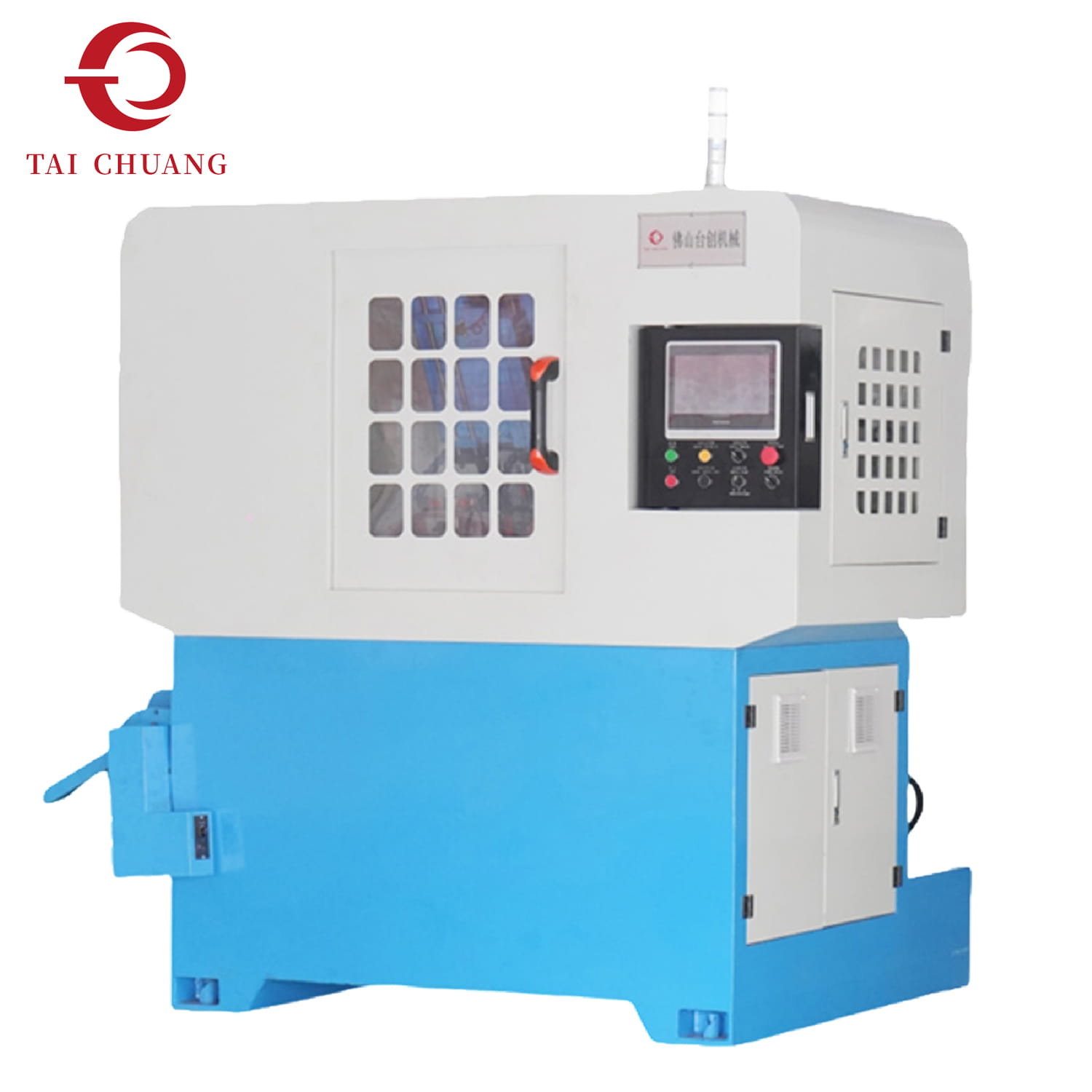

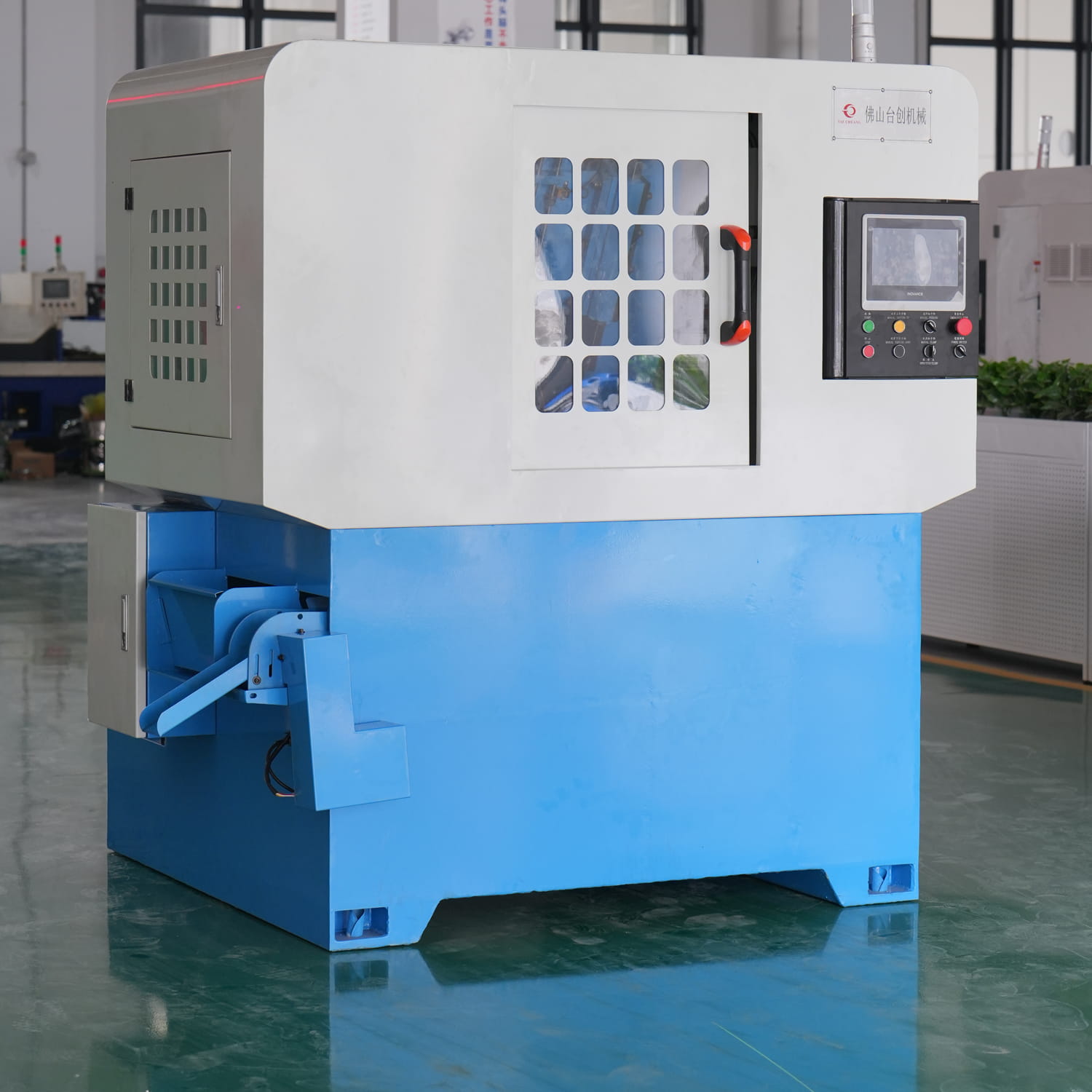

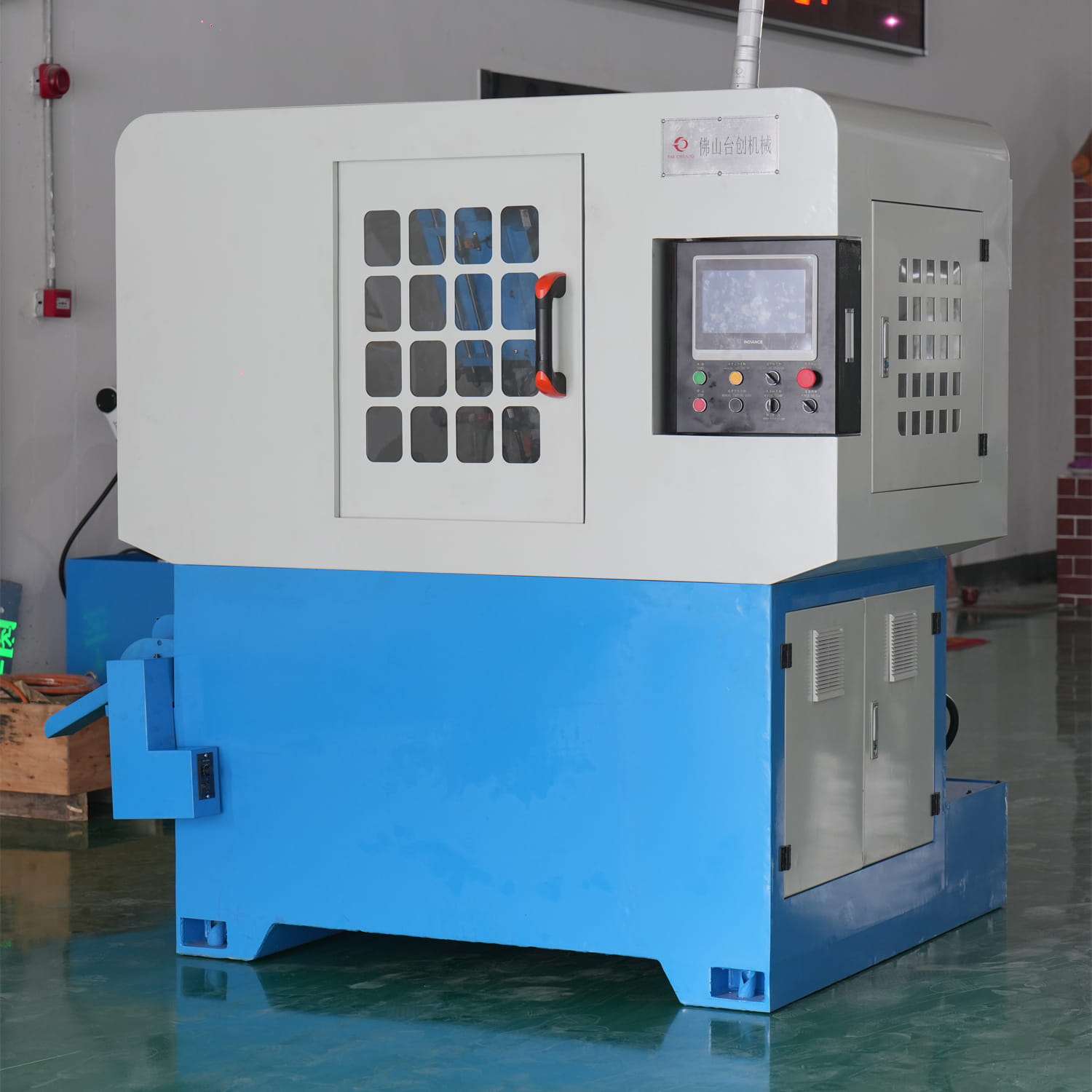

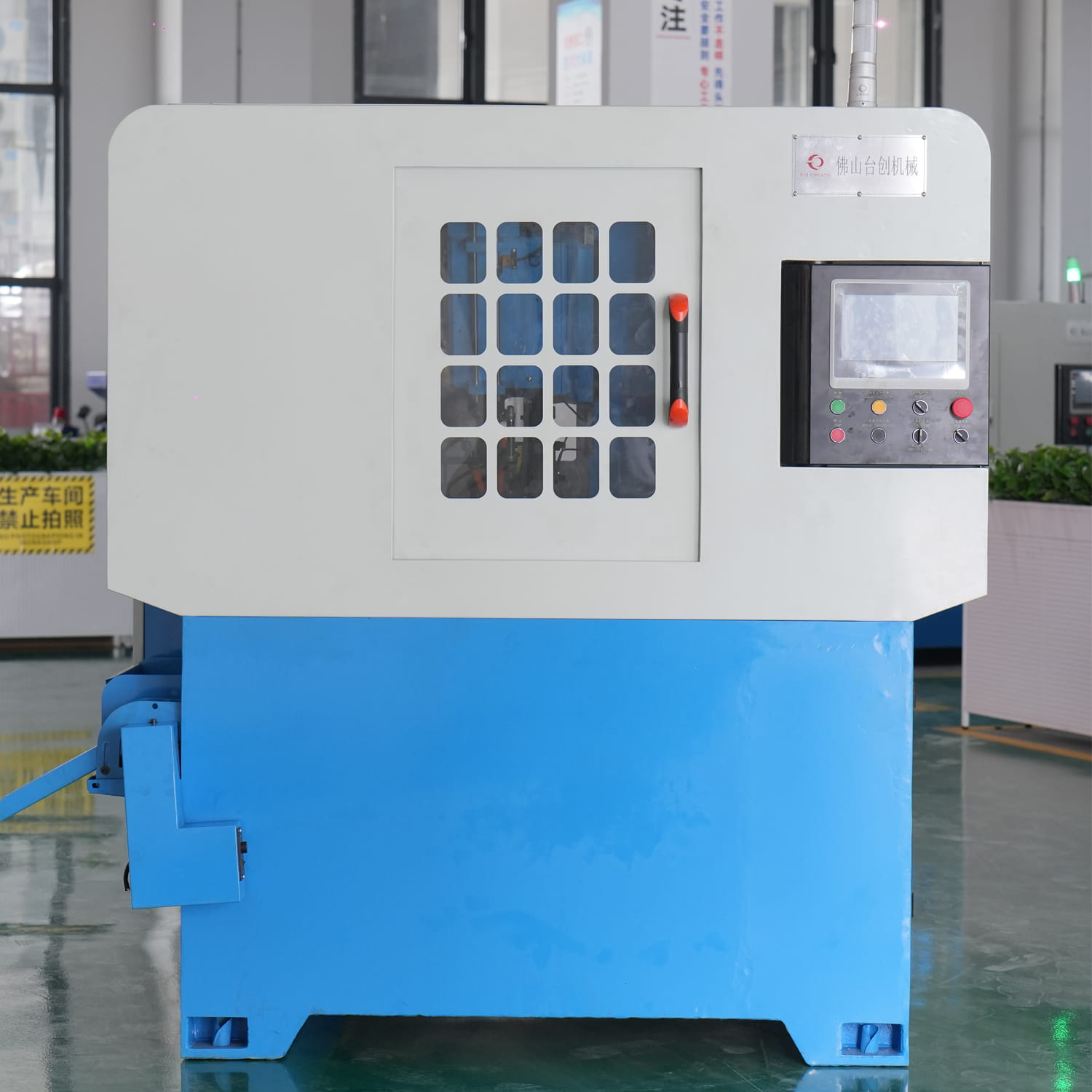

Aby rozwiązać ten problem, firma TAICHUANG opracowała dedykowaną maszynę do gwintowania nakrętek kół. Maszyna ta wykorzystuje technologię gwintowania posuwisto-zwrotnego i jest powszechnie znana ze swojej doskonałej dokładności gwintu i doskonałej ochrony gwintownika podczas obróbki nakrętek o dużej wytrzymałości.
|
Przedmiot |
Nazwa |
Parametr |
Nazwa |
Parametry/marka |
|
|
Baza odlewnicza |
Skok palety |
0-270 mm |
Serwosilnik wrzeciona głównego |
4,4 kW/1500 obr./min |
M18-M24 Zacisk ciśnienia powietrza |
|
Skok suwaka wrzeciona głównego |
0-180mm |
Serwomotor podawania |
1,8 kW/1500 obr./min |
||
|
Liczba wrzecion głównych |
1 |
Reduktor |
1:4 |
||
|
Śruba kulowa podająca |
SFNUR3205X420 |
Serwosilnik wrzeciona głównego |
5,5 kW/1500 obr./s |
M24-M30 Zacisk ciśnienia powietrza |
|
|
Wycinanie ścieżki |
Kąt cięcia |
Kąt 22 stopni |
Serwomotor podawania |
1,8 kW/1500 obr./s |
|
|
Tryb urządzenia |
Oprawa gramofonu |
Maksymalna średnica gramofonu: ∅270 |
Reduktor |
1:4 |
|
|
Cylinder podający |
Cylinder |
Airtac MA40X175SCA |
Serwosilnik wrzeciona głównego |
5,5 kW/1500 obr./s |
M24-M36 Zacisk ciśnienia powietrza |
|
Cylinder zaciskowy |
Cylinder olejowy |
CX-SD80X70B |
Serwomotor podawania |
1,8 kW/1500 obr./s |
|
|
Wydajność na wrzeciono |
5-10szt./min |
Reduktor |
1:5 |
||
|
Tablica |
Silnik pompy chłodzącej |
Moc: 120 W, przepływ: 20 l/min |
Serwosilnik wrzeciona głównego |
7,5 kW/1500 obr./s |
M27-M42 Zacisk ciśnienia powietrza |
|
Silnik hydrauliczny |
Moc: 0,75KW-wyporność VP15 |
Serwomotor podawania |
1,8 kW/1500 obr./s |
||
|
Ogólne wymiary |
2010×1900×2200mm |
Reduktor |
|
||
|
Waga sprzętu |
Około 2800 kg |
|
Airtac |
||
|
Ekran dotykowy |
Innovance/Siemens |
KA |
CHNT |
||
|
Główny silnik |
Innovance/Siemens |
Przełącznik zasilania |
IDCE |
||
|
Wyłącznik automatyczny |
CHNT |
|
OMRON |
||
|
Stycznik |
CHNT |
Czujnik cylindra |
Airtac |
||
Jeśli podczas stosowania tradycyjnej technologii gwintowania sztywnego do obróbki nakrętek kół ze stali hartowanej często występują problemy związane z pękaniem gwintownika i nierówną jakością gwintu, wówczas technologia gwintowania tłokowego jest przełomowym rozwiązaniem modernizacyjnym, którego pilnie potrzebuje Twoja linia produkcyjna.
Tradycyjne gwintowanie sztywne wywiera ogromny i ciągły nacisk na gwintownik podczas całego procesu cięcia. Problem ten jest szczególnie poważny podczas obróbki półfabrykatów nakrętek kół twardych — nadmierne naprężenia mogą nie tylko powodować szybkie zużycie i nagłe pęknięcie gwintownika, ale także skutkować nierówną jakością gwintu w gotowych elementach złącznych.
Przejście na maszynę do gwintowania nakrętek o ruchu posuwisto-zwrotnym skutecznie rozwiązuje te problemy produkcyjne i zapewnia znaczne korzyści produkcyjne:
Płynniejsze cięcie przy zmniejszonym oporze materiału
Drastyczna redukcja liczby przypadków zerwania gwintownika, obniżenie kosztów wymiany oprzyrządowania
Znacząco wydłużona żywotność kranu, zmniejszająca długoterminowe koszty operacyjne
Precyzyjna i jednakowa jakość gwintu dla każdej nakrętki koła
Stabilna i niezawodna wydajność nawet podczas ciągłych, wielkoseryjnych zmian produkcyjnych
W przypadku zakładów produkujących elementy złączne do samochodów, których celem jest wysoka wydajność, niski poziom złomu i stała jakość produktu, technologia gwintowania posuwisto-zwrotnego zastąpiła przestarzałe metody gwintowania sztywnego i stała się preferowanym standardem branżowym.
Decyzje dotyczące zakupu sprzętu często zależą od czegoś więcej niż tylko specyfikacji maszyny.
Klienci biorą pod uwagę także takie czynniki jak:
Stabilność produkcji
Wymagania konserwacyjne
Wsparcie techniczne
Przyszła skalowalność
TAICHUANG oferuje więcej niż tylko sprzęt; dostarczamy kompleksowe rozwiązania produkcyjne.
Nasz zespół inżynierów ściśle współpracuje z klientami, aby zalecić optymalną konfigurację sprzętu w oparciu o rzeczywiste potrzeby produkcyjne.
Dlaczego producenci wybierają proces gwintowania posuwisto-zwrotnego do obróbki nakrętek kół?
W porównaniu z konwencjonalnym gwintowaniem sztywnym, konstrukcja gwintowania posuwisto-zwrotnego zmniejsza obciążenie narzędzia tnącego, jednocześnie wytwarzając jednolite, precyzyjne gwinty, dzięki czemu idealnie nadaje się do produkcji wytrzymałych i wytrzymałych elementów złącznych nakrętek kół w przemyśle motoryzacyjnym.
Czy ten sprzęt do gwintowania jest kompatybilny z w pełni zautomatyzowanymi procesami produkcyjnymi?
Tak, absolutnie. Zapewniamy dopasowane mechanizmy automatycznego ładowania i kompleksowe zestawy integracyjne, aby zapewnić bezproblemową integrację z istniejącą linią produkcyjną.
Czy sprzęt do gwintowania można dostosować do konkretnych wymagań produkcyjnych?
Oferujemy szerokie usługi dostosowywania. Możemy dostosować i zoptymalizować ramę maszyny, zespół wrzeciona, metodę podawania i poziom automatyzacji, aby dopasować je do specyficznych warunków produkcji na miejscu.
Czy oferujecie bezpłatne usługi obróbki próbek przed zamówieniami masowymi?
Przed złożeniem zamówienia wspieramy przykładowe badania obróbki skrawaniem. Możesz przesłać nam surowe detale, abyśmy mogli sprawdzić wydajność obróbki i wykonalność procesu gwintowania przed sfinalizowaniem zakupu.
