Pionowe centrum obróbcze

Podnieś precyzję produkcji dzięki niezawodnym rozwiązaniom obróbki CNC firmy TAICHUANG. Nasze pionowe centrum obróbkowe — zbudowane z myślą o precyzyjnym frezowaniu, wierceniu i gwintowaniu elementów metalowych — łączy w sobie pionową konfigurację wrzeciona z zaawansowanym sterowaniem CNC, aby zapewnić stałą dokładność i wydajną produkcję krytycznych części mechanicznych w dzisiejszym krajobrazie przemysłowym. Jesteśmy dobrym wyborem, aby być Twoim producentem i dostawcą, po prostu skontaktuj się z nami!

Wyślij zapytanie

Opis produktu

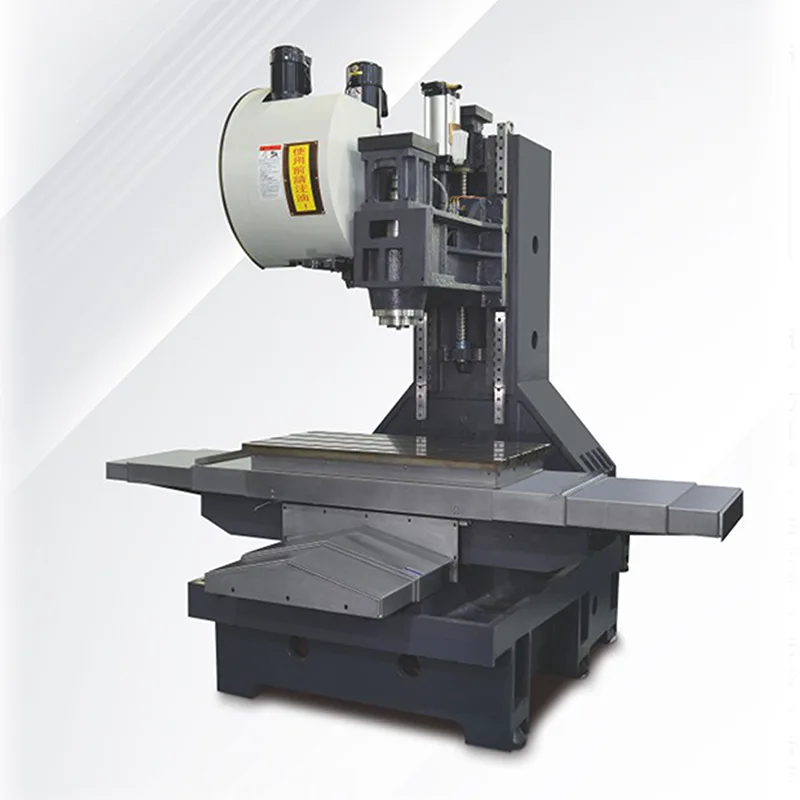

Pionowe centrum obróbcze (VMC) to jedna z najczęściej stosowanych maszyn CNC w nowoczesnych gałęziach przemysłu produkcyjnego. Zaprojektowana z pionowo zorientowanym wrzecionem i ruchomym stołem roboczym, maszyna zapewnia wszechstronną platformę dla szerokiego zakresu operacji obróbczych, w tym frezowania, wiercenia, gwintowania i obróbki konturów.

Pionowa konfiguracja wrzeciona umożliwia zbliżenie narzędzi skrawających do przedmiotu obrabianego od góry, zapewniając operatorom doskonałą widoczność i efektywne usuwanie wiórów podczas obróbki. Struktura ta szczególnie nadaje się do obróbki płaskich powierzchni, szczelin, otworów i skomplikowanych konturów na elementach metalowych.

Wyposażona w technologię sterowania CNC, maszyna może automatycznie wykonywać wiele operacji obróbczych w oparciu o zaprogramowane ścieżki narzędzia. Automatyczne zmieniacze narzędzi umożliwiają użycie różnych narzędzi skrawających w jednym cyklu obróbki, ograniczając konieczność ręcznej interwencji i poprawiając ogólną wydajność produkcji.

Pionowe centrum obróbcze zaprojektowano tak, aby zapewniało stabilną wydajność obróbki szerokiej gamy materiałów, w tym stali, aluminium, stali nierdzewnej i innych metali konstrukcyjnych. Zrównoważona konstrukcja maszyny i precyzyjny system ruchu pomagają utrzymać stałą dokładność obróbki zarówno podczas produkcji na małą skalę, jak i na dużą skalę.

TAICHUANG dostarcza pionowe centra obróbkowe w ramach swoich rozwiązań w zakresie sprzętu do obróbki dla producentów poszukujących niezawodnych maszyn CNC do precyzyjnej produkcji komponentów.

Specyfikacje produktu

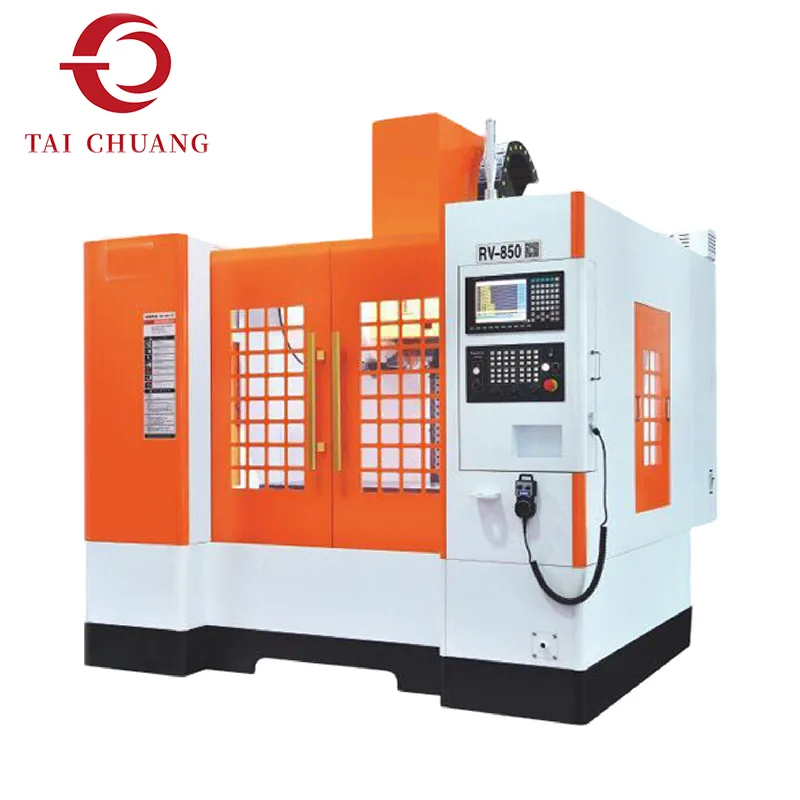

Model	RV850	RV9	RV966	RV1165	RV1170	RV1380	RV1580
Podróż
Przesuw osi X	800 mm	900 mm	900 mm	1100 mm	1100 mm	1300 mm	1500 mm
Y - przesuw osi	500 mm	600 mm	650 mm	650 mm	700 mm	800 mm	800 mm
Wrzeciennik Z - przesuw osi	500 mm	600 mm	600 mm	600 mm	700 mm	800 mm	800 mm
Odległość od końcówki wrzeciona do stołu roboczego	100 - 600 mm	150 - 750 mm	100 - 700 mm	100 - 700 mm	150 - 850 mm	150 - 950 mm	150 - 950 mm
Odległość od środka wrzeciona do kolumny	570 mm	690 mm	720 mm	720 mm	700 mm	760 mm	900 mm
Stół roboczy
Rozmiar stołu roboczego	1000*550 mm	1100*600 mm	1100*650 mm	1100*650 mm	1200*700mm	1400*900 mm	1600*800 mm
Maksymalne obciążenie	800 kg	850 kg	800 kg	800 kg	900 kg	1100 kg	1400 kilogramów
Liczba rowków T	5	6	4	4	7	7	7
T - rozmiar szczeliny	18 mm	18 mm	18 mm	18 mm	18 mm	18 mm	18 mm
Wrzeciono
Prędkość wrzeciona (standardowa)	10000 obr/min	10000 obr/min	10000 obr/min	10000 obr/min	10000 obr/min	10000 obr/min	10000 obr/min
Prędkość wrzeciona (opcjonalnie)	8000 - 15000 obr/min	10000 - 15000 obr/min	8000 - 15000 obr/min	8000 - 15000 obr/min	10000 - 15000 obr/min	10000 - 15000 obr/min	10000 - 15000 obr/min
Moc wrzeciona	7,5/11 kw	11/15 kW	7,5/11 kw	7,5/11 kw	11/15 kW	11/15 kW	11/15 kW
Stożek wrzeciona	BT40	BT40	BT40	BT40	BT40	BT40	BT50
Karmić
Szybki posuw w osi X/Y	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min
Szybki posuw osi Z	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min	36000 mm/min
Posuw cięcia na oś	1 - 10000 mm/min	1 - 10000 mm/min	1 - 10000 mm/min	1 - 10000 mm/min	1 - 10000 mm/min	1 - 10000 mm/min	1 - 10000 mm/min
Inni
Moc silnika trójosiowego	3,93,95,9 kW	3,93,95,9 kW	3,93,95,9 kW	3,93,95,9 kW	4,94,94,9 kW	2,42,43,9 kW	5,95,95,9 kW

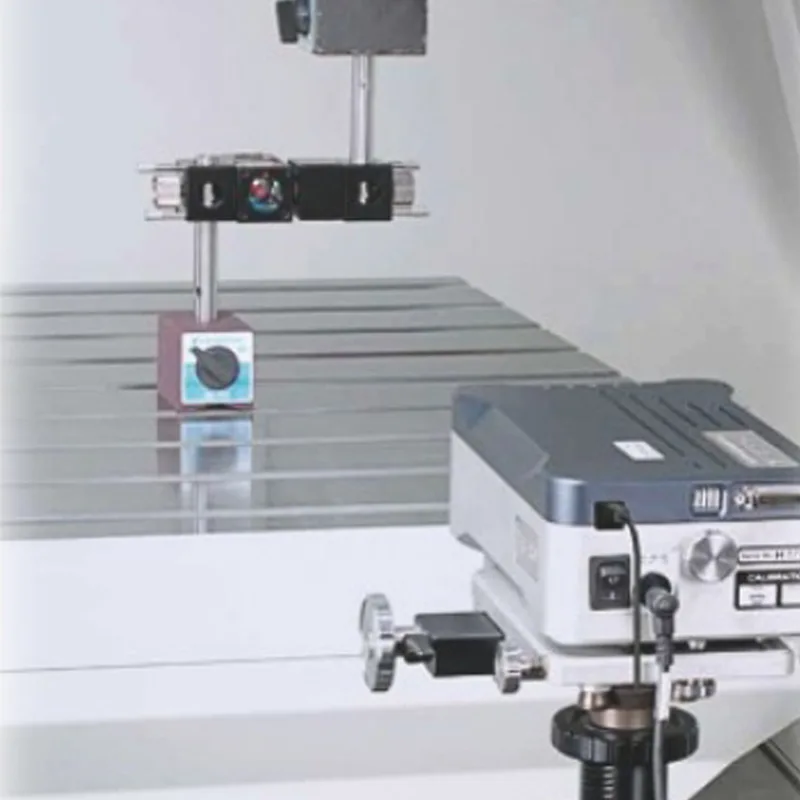

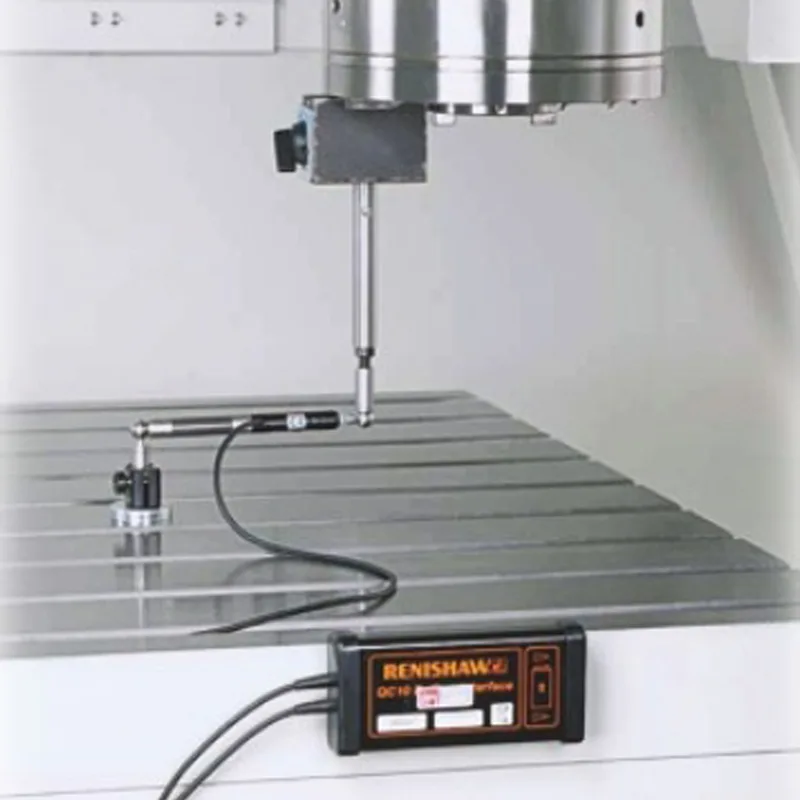

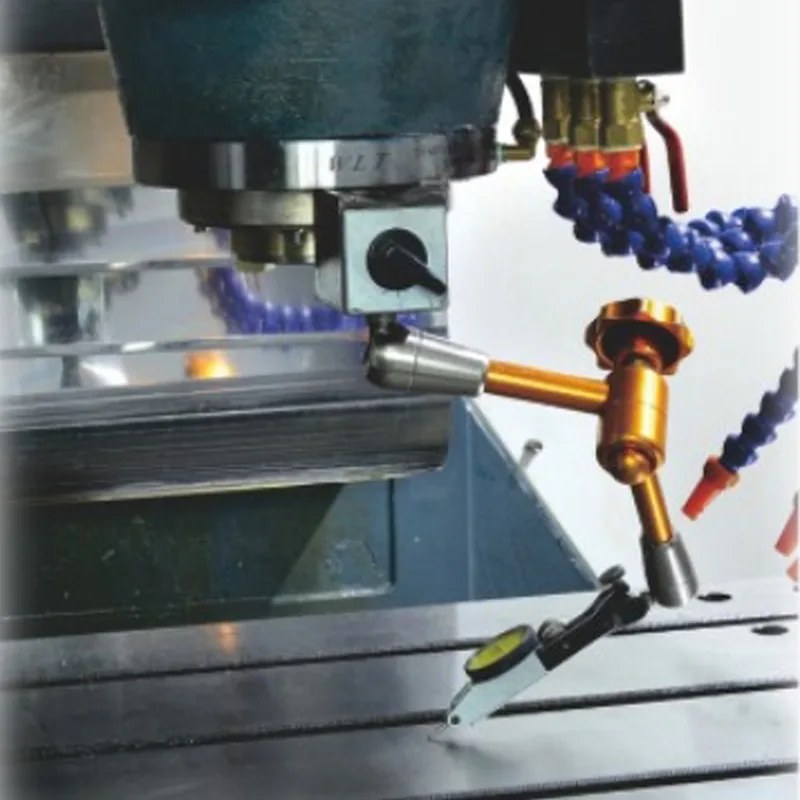

Dokładność pozycjonowania	±0,005/300 mm	±0,005/300 mm	±0,005/300 mm	±0,005/300 mm	±0,005/300 mm	±0,005/300 mm	±0,005/300 mm
Dokładność powtarzalności	±0,003/300 mm	±0,003/300 mm	±0,003/300 mm	±0,003/300 mm	±0,003/300 mm	±0,003/300 mm	±0,003/300 mm
Kontroler	1	1	1	1	1	1	1
Ciśnienie płynu tnącego	28KM	28 KM	28 KM	28 KM	28 KM	28 KM	28 KM
Wymagane ciśnienie powietrza	8kVA	8kVA	8kVA	8kVA	8kVA	8kVA	8kVA
Specyfikacja elektryczna	6 - 7 barów	6 - 7 barów	6 - 7 barów	6 - 7 barów	6 - 7 barów	6 - 7 barów	6 - 7 barów
Masa maszyny	5000 kg	5000 kg	5600 kg	5900 kg	11000 kg	12000 kg	14000 kg
Wymiary maszyny	250023002500 mm	250024002650 mm	260028002500 mm	280026002600 mm	356031502850mm	380030503100mm	465033003200mm

Główne funkcje obróbki

Pionowe centrum obróbcze obsługuje różnorodne operacje obróbcze wymagane w produkcji komponentów przemysłowych.

Precyzyjne frezowanie

Maszyna może wykonywać dokładne operacje frezowania w celu tworzenia płaskich powierzchni, szczelin i złożonych geometrii na częściach metalowych.

Operacje wiertnicze

Wiercenie o wysokiej precyzji umożliwia wykonanie dokładnie umiejscowionych otworów do montażu mechanicznego.

Stukanie i gwintowanie

Operacje gwintowania mogą być wykonywane automatycznie w ramach cyklu obróbki.

Obróbka konturów i powierzchni

Sterowane CNC ścieżki narzędzi umożliwiają maszynie wytwarzanie skomplikowanych kształtów i konturów.

Cechy struktury maszyny

Konfiguracja wrzeciona pionowego

Pionowy układ wrzeciona umożliwia bezpośredni dostęp skrawania do przedmiotu obrabianego, wspierając wydajne operacje frezowania i wiercenia.

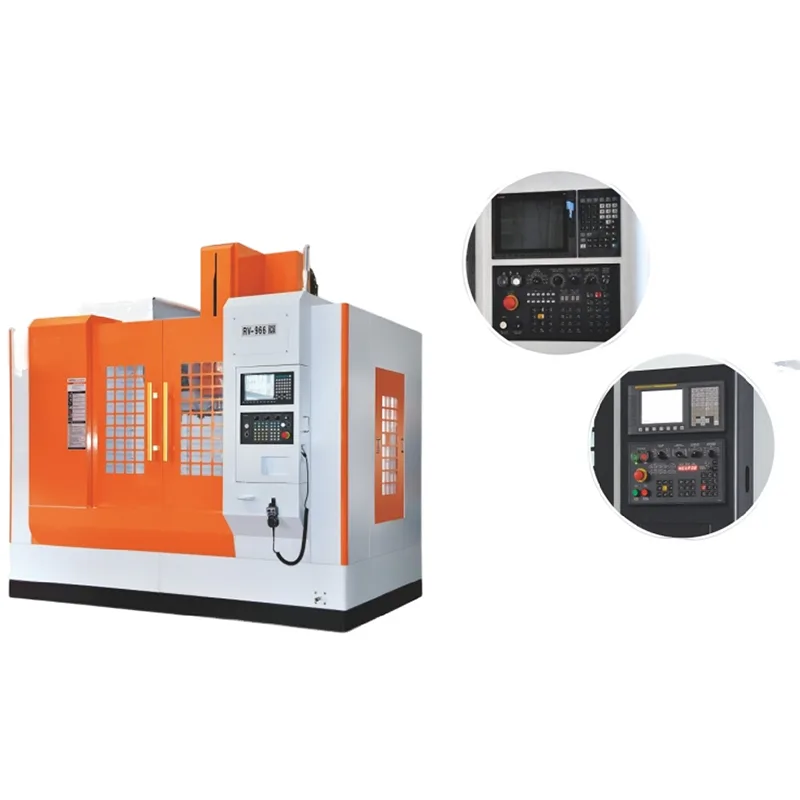

System sterowania CNC

Zaawansowane sterowanie CNC pozwala na precyzyjne programowanie ścieżek obróbki i zautomatyzowanie pracy.

Automatyczny zmieniacz narzędzi

System zmiany narzędzi umożliwia szybkie przełączanie pomiędzy wieloma narzędziami podczas obróbki.

Precyzyjne prowadnice liniowe

Prowadnice o wysokiej dokładności zapewniają płynny ruch osi i niezawodną dokładność pozycjonowania.

Zalety produkcyjne

Wszechstronne możliwości obróbki

Maszyna może wykonywać kilka procesów obróbczych w ramach jednego stanowiska.

Poprawiona wydajność produkcji

Automatyczne zmiany narzędzi i programowanie CNC skracają czas operacji ręcznych.

Stała dokładność obróbki

Precyzyjne sterowanie ruchem pomaga zachować stabilność wymiarową podczas produkcji.

Elastyczna obróbka części

Maszyna może obrabiać szeroką gamę elementów metalowych stosowanych w różnych gałęziach przemysłu.

Zakres zastosowania

Przemysł precyzyjnej obróbki części: wiercenie i frezowanie CNC części stalowych, części aluminiowych, modeli prototypowych itp.

Przemysł okularowy: Obróbka akcesoriów, takich jak części stalowe, elektrody miedziane, wewnętrzne rowki metalowej ramy i oprawek okularów z plastikową ramką, lekkie kształty zewnętrzne i rzeźbione wzory.

Przemysł zegarmistrzowski i jubilerski (wisiorki, pierścionki, bransoletki itp.): Obróbka, taka jak pozycje szkła, pozycje prasowania, otwory gwintowane, zakrzywione powierzchnie, wiercenie powierzchni łukowej, inkrustowanie kamieniem i rzeźbienie znaków.

Dlaczego warto wybrać TAICHUANG

TAICHUANG dostarcza sprzęt do obróbki przemysłowej zaprojektowany w celu wspierania nowoczesnych procesów produkcyjnych. Pionowe centra obróbcze wprowadzone przez TAICHUANG są wybierane przez producentów poszukujących wydajnych rozwiązań w zakresie obróbki CNC.

Zalety obejmują:

sprzęt obróbczy do precyzyjnej produkcji elementów metalowych

maszyny odpowiednie do frezowania, wiercenia i gwintowania

Rozwiązania w zakresie obróbki CNC do różnych zastosowań przemysłowych

sprzęt obsługujący światowy przemysł produkcyjny

TAICHUANG koncentruje się na dostarczaniu niezawodnego sprzętu do obróbki, który pomaga producentom poprawić produktywność i dokładność obróbki.

Często zadawane pytania

Do czego służy pionowe centrum obróbcze?

Pionowe centrum obróbcze służy do frezowania CNC, wiercenia, gwintowania i obróbki konturowej elementów metalowych.

Jakie materiały można obrabiać na maszynie VMC?

Typowe materiały obejmują aluminium, stal węglową, stal nierdzewną, mosiądz i inne metale konstrukcyjne.

Jaka jest zaleta pionowego centrum obróbczego?

Pionowe centra obróbcze zapewniają dobrą widoczność, wydajne usuwanie wiórów i wszechstronne możliwości obróbki wielu typów części mechanicznych.

W jakich branżach powszechnie wykorzystuje się maszyny VMC?

Branże takie jak produkcja samochodów, produkcja maszyn, produkcja form i produkcja sprzętu przemysłowego szeroko korzystają z maszyn VMC.

Czy pionowe centrum obróbcze może wykonywać wiele operacji?

Tak. VMC może wykonywać frezowanie, wiercenie, gwintowanie i obróbkę konturową w ramach jednego programu obróbki CNC.
