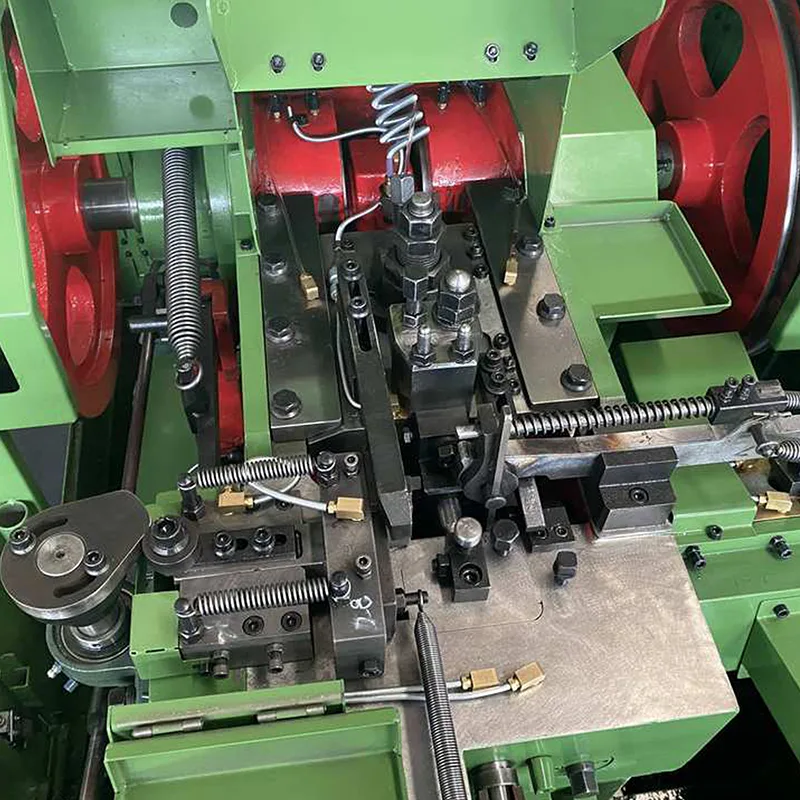

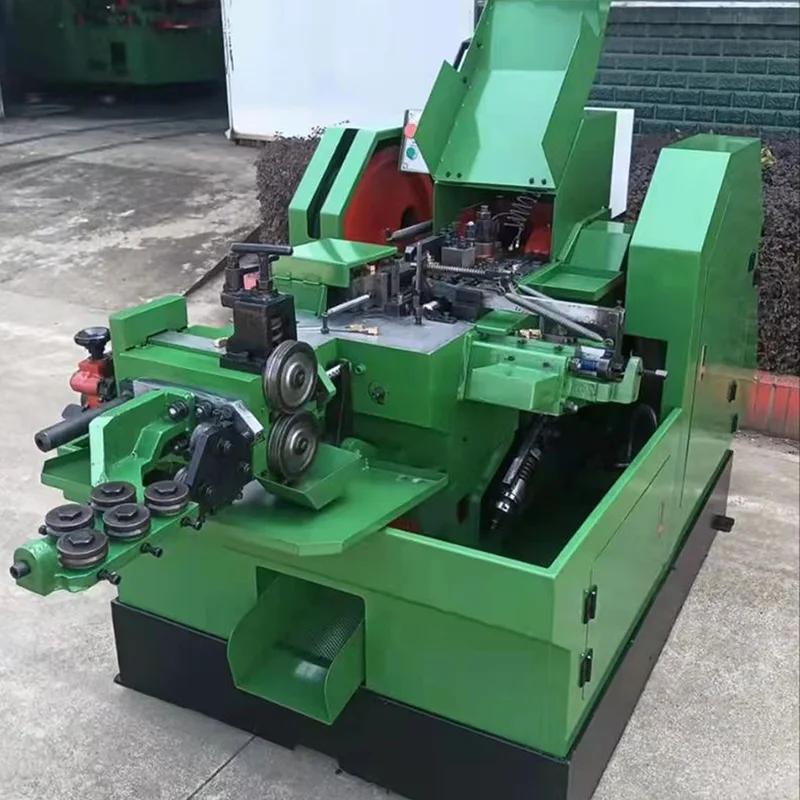

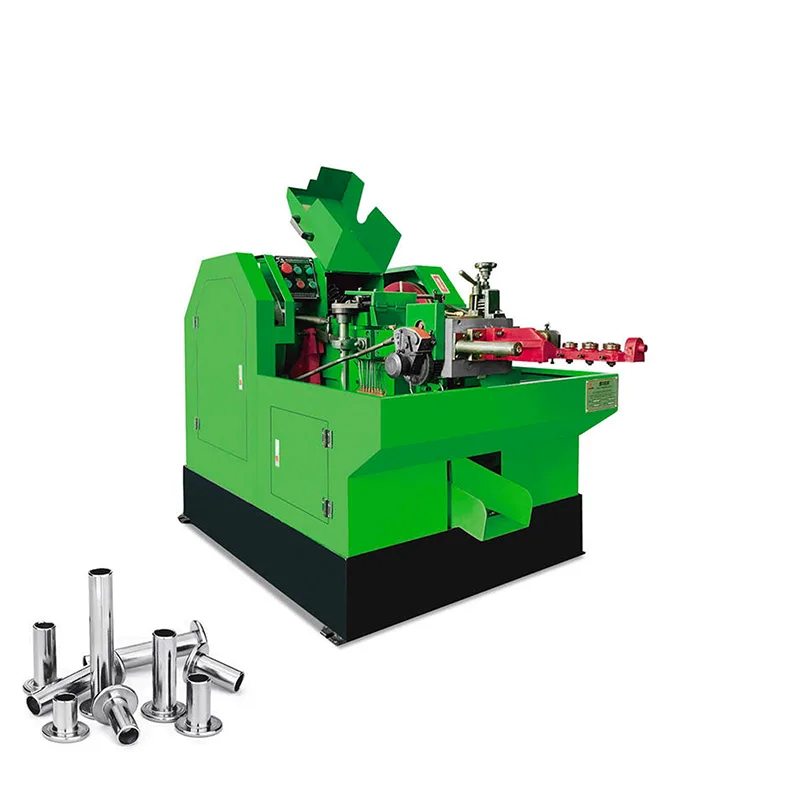

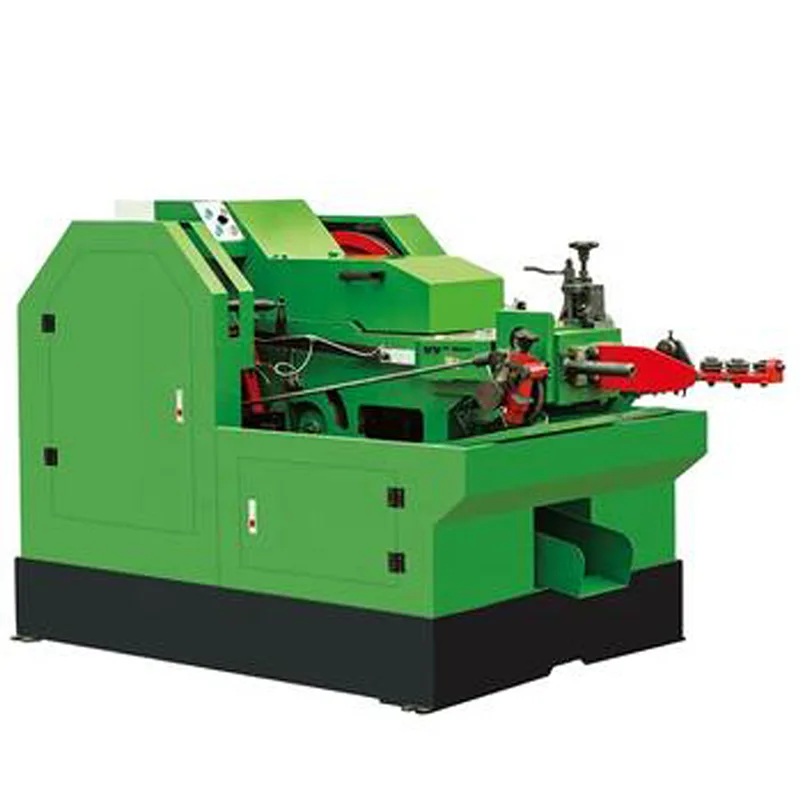

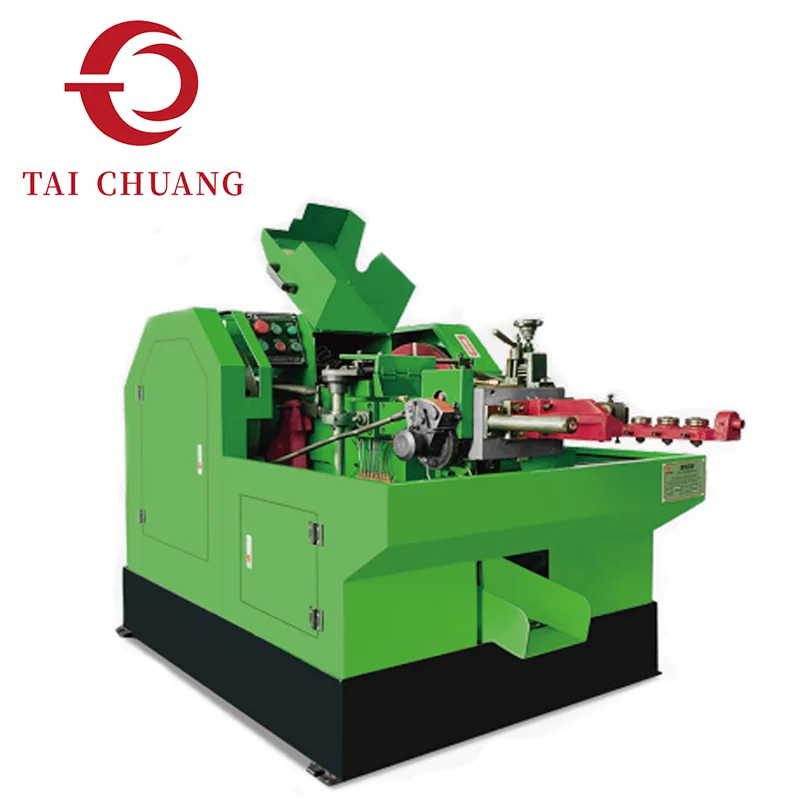

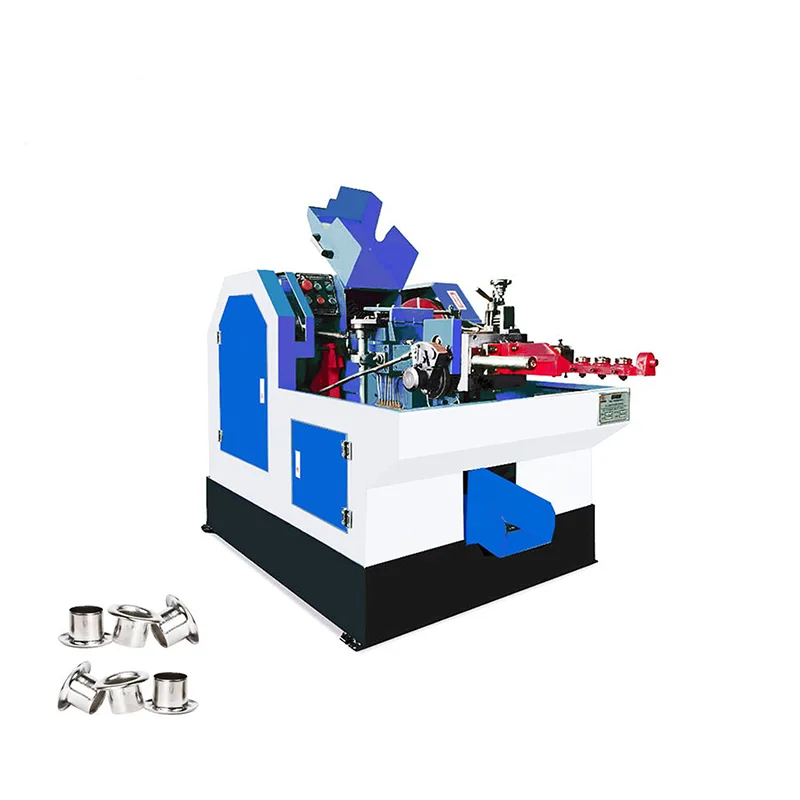

Nasza maszyna do nitowania półrurowego została zaprojektowana specjalnie do produkcji nitów z częściowo wydrążonym trzpieniem – jest to niezbędna konstrukcja w przypadku złożeń, które polegają na kontrolowanym odkształceniu podczas montażu. Nity te są preferowane w niezliczonych zastosowaniach mechanicznych i przemysłowych, ponieważ ich wydrążony trzpień umożliwia równomierne rozszerzanie się po osadzeniu, tworząc bezpieczne, odporne na wibracje połączenie bez uszkadzania przedmiotu obrabianego.
Wykorzystując dojrzałą technologię formowania na zimno, maszyna ta produkuje wydajnie wysokiej jakości nity półrurowe, zachowując jednocześnie pierwotną wytrzymałość materiału – nie jest wymagana dodatkowa obróbka cieplna. Proces formowania dzieli się na precyzyjne, sekwencyjne etapy: najpierw przycina się metalowy drut na odpowiednią długość, następnie kształtuje łeb nitu zgodnie z określonym profilem, a na koniec formuje częściowy odcinek rurowy o stałej grubości ścianki. Każdy etap jest kontrolowany z zachowaniem wąskich tolerancji, dzięki czemu każdy nit zachowuje jednolitą geometrię, średnicę i głębokość wydrążenia w dużych partiach produkcyjnych. Ten poziom spójności ma kluczowe znaczenie w przypadku zautomatyzowanych linii montażowych, gdzie nawet niewielkie różnice mogą powodować zacięcia lub uszkodzenia połączeń.
Oprócz funkcji formowania rdzenia, maszyna została zaprojektowana z myślą o niezawodności na poziomie przemysłowym — charakteryzuje się trwałym oprzyrządowaniem, płynnym podawaniem materiału i łatwą regulacją dla różnych rozmiarów nitów. Niezależnie od tego, czy produkuje nity o małej średnicy do sprzętu elektronicznego, czy większe warianty do zespołów samochodowych i urządzeń, równoważy prędkość i precyzję, aby sprostać wymaganiom produkcji na dużą skalę.
TAICHUANG dostarcza ten specjalistyczny sprzęt do formowania nitów producentom elementów złącznych, obsługującym różne sektory, w tym motoryzacyjny, lotniczy, elektronikę użytkową, meble i maszyny ogólne. Nasze maszyny są przystosowane do obróbki typowych materiałów nitowych, takich jak stal węglowa, stal nierdzewna i aluminium, z możliwością dostosowania opcji oprzyrządowania w celu dopasowania do konkretnych wymagań produktu.
|
Model |
Maks. Pusta średnica/mm |
Pusta długość/mm |
Długość odcięcia/mm |
Skok/mm |
Wydajność/szt./min |
Główna średnica matrycy/mm |
Początkowa średnica stempla/mm |
Precyzyjna średnica stempla/mm |
Średnica matrycy odcinającej/mm |
|
DW3-20 |
Φ4,0 |
20 |
30 |
37 |
100-120 |
Φ20*35 |
Φ18*50 |
Φ18*50 |
Φ13*20 |
|
DW4-40 |
Φ5,0 |
40 |
48 |
68 |
90-110 |
Φ32*58 |
Φ25*65 |
Φ25*65 |
Φ15*30 |
|
DW5-60 |
Φ7,0 |
60 |
75 |
92 |
70-90 |
Φ34,5*98 |
Φ31*75 |
Φ31*75 |
Φ19*35 |
|
DW5-80 |
Φ7,0 |
80 |
95 |
102 |
70-90 |
Φ34,5*100 |
Φ31*75 |
Φ31*75 |
Φ19*35 |
|
DW6-90 |
Φ9,0 |
90 |
110 |
120 |
60-80 |
Φ45*120 |
Φ35*100 |
Φ35*100 |
Φ24*40 |
|
DW6-120 |
Φ9,0 |
120 |
140 |
150 |
60-80 |
Φ45*150 |
Φ35*100 |
Φ35*100 |
Φ24*40 |
|
DW8-120 |
Φ11,0 |
120 |
140 |
156 |
50-70 |
Φ55*160 |
Φ40*120 |
Φ40*120 |
Φ28*45 |
|
DW10-120 |
Φ13,0 |
120 |
140 |
150 |
50-60 |
Φ70*160 |
Φ55*150 |
Φ55*150 |
Φ40*50 |
|
Model |
Rozmiar noża/mm |
Moc silnika głównego/kw |
Objętość (dł.*szer.*wys.)/m |
Waga/kg |
|
DW3-20 |
6*25*42 |
Poziom 6 - 1,1 kW |
1,65*0,85*1,12 |
650 |
|
DW4-40 |
9*32*70 |
Poziom 6 - 1,5 kW |
2,10*1,02*1,06 |
1000 |
|
DW5-60 |
9*35*72 |
Poziom 6 - 2,2 kW |
2,50*1,19*1,17 |
1850 |
|
DW5-80 |
9*35*72 |
Poziom 6 - 2,2 kW |
2,50*1,17*1,25 |
1900 |
|
DW6-90 |
12*35*77 |
Poziom 6 - 4kw |
3,15*1,37*1,41 |
2900 |
|
DW6-120 |
12*35*77 |
Poziom 6 -4kw |
3,08*1,38*1,41 |
3700 |
|
DW8-120 |
12*42*90 |
Poziom 6 -7,5 kW |
3,70*1,60*1,80 |
4500 |
|
DW10-120 |
16*55*115 |
Poziom 6 - 11kw |
4,80*1,80*1,70 |
7800 |
Nasz kontrolowany system formowania pustych końcówek zapewnia stabilną i stałą produkcję nitów półrurowych.
Kluczowe zalety w rzeczywistej produkcji:
1. Precyzyjna kontrola głębokości ubytku
2. Jednolita grubość ścianki wewnątrz nitu
3. Stabilne ustawienie trzpienia podczas formowania
4. Spójny kształt i kontur łba nitu
5. Mniejsza szansa na pękanie podczas formowania pustego
Dzięki tym cechom nity zachowują niezawodne działanie podczas montażu i późniejszego użytkowania.
Nadaje się do produkcji nitów na dużą skalę
Stabilna powtarzalność formowania wnęki
Zrównoważona kontrola przepływu materiału
Zoptymalizowana trwałość narzędzi
Ciągła zgodność z produkcją przemysłową
Maszyna do nitowania półrurowego obsługuje wydajne linie produkcyjne nitów przy stałej kontroli wymiarów.
Maszyna do nitowania półrurowego jest szeroko stosowana w:
Montaż wnętrz pojazdów
Produkcja sprzętu AGD
Zastosowania związane z łączeniem blach
Systemy mocowania maszyn lekkich
Produkcja sprzętu przemysłowego
Obsługuje stal węglową i wybrane materiały nitowate.
Wyspecjalizowany dostawca maszyn do kucia na zimno i formowania nitów
Doświadczenie w obsłudze globalnych branż montażowych
Urządzenia przemysłowe gotowe do eksportu
Skoncentruj się na stabilnej precyzji formowania
Długoterminowe wsparcie produkcyjne
TAICHUANG zapewnia profesjonalne rozwiązania w zakresie formowania nitów półrurowych dla światowych producentów.
P1: Co to jest nit półrurowy?
Nit z częściowo wydrążonym końcem, który umożliwia łatwiejsze odkształcenie podczas montażu.
P2: Czy głębokość ubytku jest stała?
Tak, maszyna została zaprojektowana z myślą o kontrolowanej precyzji wydrążonych końcówek.
P3: Nadaje się do montażu samochodowego?
Tak, zwłaszcza do elementów wewnętrznych i elementów łączących blachę.
P4: Czy może działać nieprzerwanie?
Tak, obsługuje masową produkcję przemysłową.
P5: Czy TAICHUANG zapewnia przemysłowe modele eksportu?
Tak, konfiguracje są odpowiednie dla rynków globalnych.
