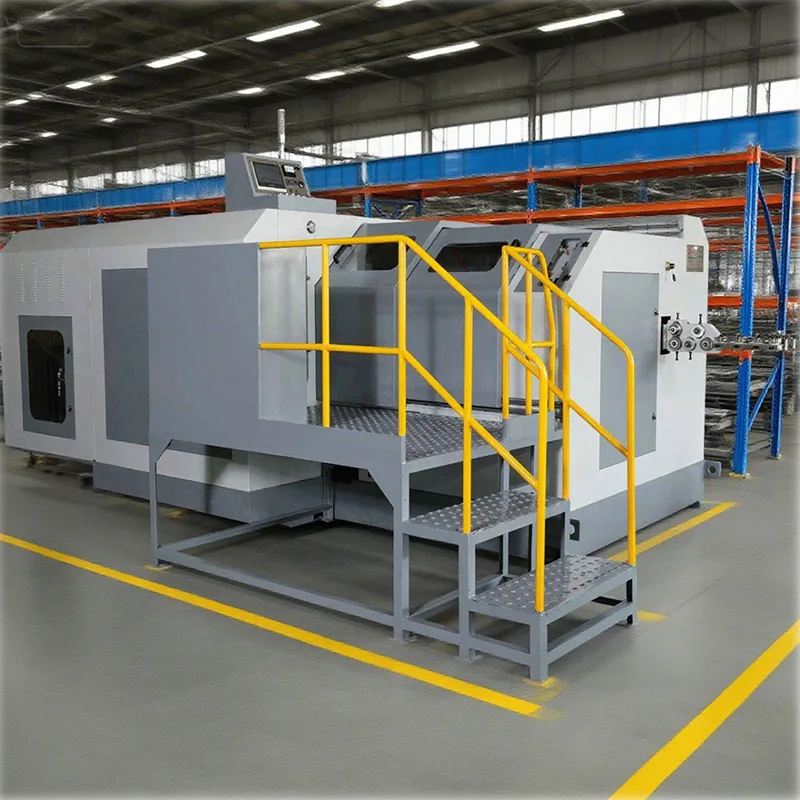

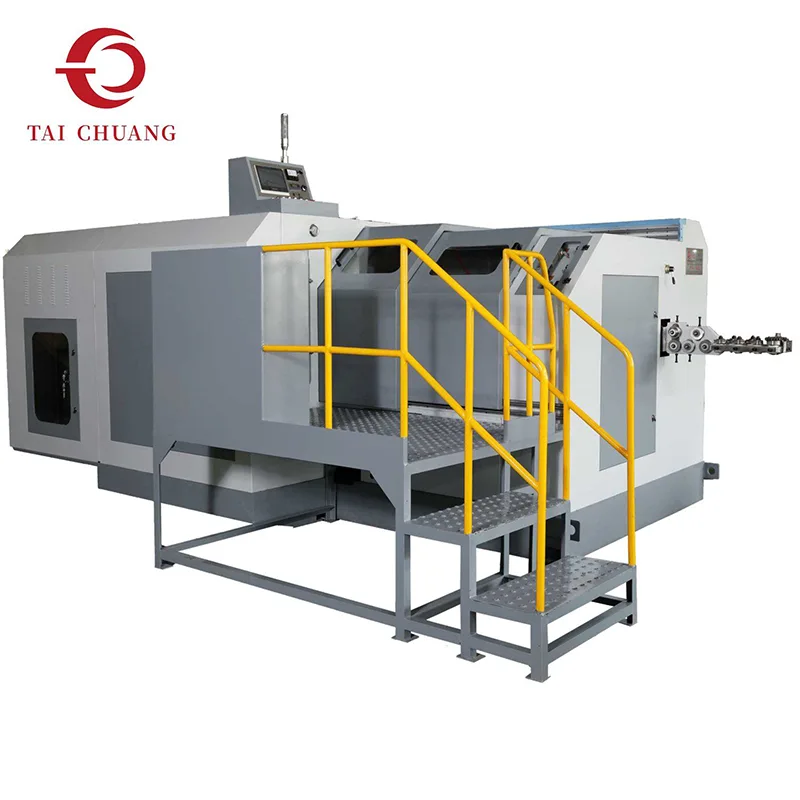

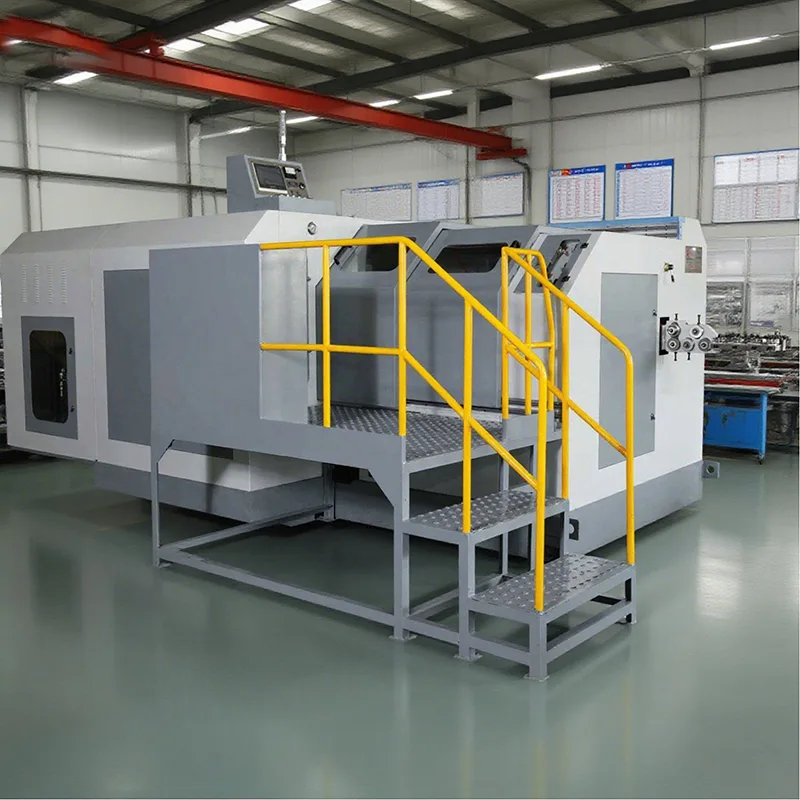

Śruba 4-stanowiskowa

Jako część asortymentu maszyn do spęczania na zimno, 4-stanowiskowa maszyna do formowania śrub dostarczana przez TAICHUANG rozszerza możliwości formowania o dodatkowy etap kucia. Czteroetapowy proces umożliwia bardziej stopniową redystrybucję materiału i udoskonalone kształtowanie łba, dzięki czemu ta konfiguracja jest odpowiednia do projektów elementów złącznych, które wymagają ściślejszej kontroli wymiarów i większej elastyczności formowania. Wybierz nas jako swojego dostawcę i uzyskaj wycenę fabryki już dziś!

Wyślij zapytanie

Opis produktu

Wzornik do śrub z 4 stacjami usprawnia proces formowania, rozkładając odkształcenie na dodatkową stację. Umożliwia to bardziej stopniowy przepływ materiału podczas skręcania, zmniejszając koncentrację naprężeń i poprawiając spójność kształtu w przypadku bardziej wymagających konstrukcji śrub.

W przypadku zastosowań w maszynach do spęczania na zimno dodatkowa stacja zapewnia większą swobodę w zakresie rozmieszczenia oprzyrządowania i logiki formowania. Obsługuje łby śrub z podkładkami, kołnierzami lub specjalnymi konturami, które są trudne do uzyskania w trzyetapowym procesie. Kontrolując krok po kroku odkształcenie, 4-pozycyjny przyrząd do formowania śrub pomaga poprawić symetrię i jakość powierzchni.

TAICHUANG oferuje tę opcję formowania śrub dla kupujących, którzy potrzebują szerszej kompatybilności konstrukcji elementów złącznych i chcą zrównoważyć złożoność formowania ze stabilnym zachowaniem podczas produkcji.

Specyfikacje produktu

Model	Jednostka	SJBF-44L	SJBF-64S	SJBF-64L	SJBF-84S	SJBF-84L	SJBF-84LL
Stacja kucia	NIE.	4	4	4	4	4	4
Siła kucia	kg	15000	45000	45000	75000	80000	80000
Maksymalna średnica odcięcia	mm	Φ6	Φ8	Φ10	Φ10	Φ10	Φ10
Maksymalna długość odcięcia	mm	70	100	145	110	200	230
Zakres prędkości	szt./min	160-250	140-250	80-150	120-220	50-130	60-120
Udar PKO	mm	10	15	30	26	26	30
K.O.Stroke	mm	65	85	135	90	170	215
Główny skok suwaka	mm	100	136	210	140	270	370
Główny silnik	kw	11	15	15	22	22	22
Rozmiar matrycy odcięcia	mm	Φ20*30L	Φ30*45L	Φ30*55L	Φ35*50L	Φ35*59L	Φ35*60L
Rozmiar stempla	mm	Φ32*62L	Φ40*90L	Φ40*90L	Φ45*115L	Φ45*115L	Φ45*115L
Główny rozmiar matrycy	mm	Φ38*75L	Φ50*110L	Φ50*155L	Φ60*120L	Φ60*190L	Φ60*240L
Umrzeć smoła	mm	48	60	60	80	80	80
Wymiary maszyny (L"W"H)	cm	277185118,5	350200170	380200170	420230190	560240220	650245220
Podnoszenie ciężaru referencyjnego	Tona	4.5	9	11	13.5	18	22
Normalny rozmiar śruby	mm	2-4	3-6	3-6	5-8	5-8	5-8
Długość trzpienia półfabrykatu	mm	10-60	10-70	25-125	15-77	25-160	70-205

Model	Jednostka	SJBF-104S	SJBF-104L	SJBF-134S	SJBF-134L	SJBF-134LL	SJBF-134UL
Stacja kucia	NIE.	4	4	4	4	4	4
Siła kucia	kg	85000	85000	120000	130000	130000	155000
Maksymalna średnica odcięcia	mm	Φ12	Φ12	Φ15	Φ15	Φ15	Φ18
Maksymalna długość odcięcia	mm	135	190	145	200	305	450
Zakres prędkości	szt./min	95-160	70-130	100-150	75-120	50-80	32-60
Udar PKO	mm	30	30	30	40	40	60
K.O.Stroke	mm	115	170	115	170	280	420
Główny skok suwaka	mm	190	280	200	270	380	580
Główny silnik	kw	30	30	30	37	37	45
Rozmiar matrycy odcięcia	mm	Φ45*59L	Φ45*59L	Φ63*69L	Φ63*69L	Φ55*70L	Φ58*80L
Rozmiar stempla	mm	Φ53*115L	Φ53*115L	Φ60*130L	Φ60*130L	Φ60*229L	Φ60*229L
Główny rozmiar matrycy	mm	Φ75*135L	Φ75*185L	Φ86*135L	Φ86*190L	Φ86*305L	Φ86*4540L
Umrzeć smoła	mm	94	94	98	110	110	110
Wymiary maszyny (L"W"H)	cm	450260210	520260230	460270200	530280230	710310260	800350300
Podnoszenie ciężaru referencyjnego	Tona	17	21	22	26	38	50
Normalny rozmiar śruby	mm	6-10	6-10	8-12,7	8-14	8-14	8-14
Długość trzpienia półfabrykatu	mm	15-110	20-160	20-110	25-160	60-270	120-400

Model	Jednostka	SJBF-164S	SJBF-164LL	SJBF-164UL	SJBF-204L	SJBF-204LL	SJBF-254SL
Stacja kucia	NIE.	4	4	4	4	4	4
Siła kucia	kg	220000	220000	230000	380000	380000	450000
Maksymalna średnica odcięcia	mm	Φ18	Φ20	Φ23	Φ23	Φ23	Φ30
Maksymalna długość odcięcia	mm	200	350	510	240	360	260
Zakres prędkości	szt./min	70-110	40-70	35-50	50-80	40-65	40-70
Udar PKO	mm	45	45	60	50	50	40
K.O.Stroke	mm	170	320	510	220	320	210
Główny skok suwaka	mm	260	490	670	346	496	330
Główny silnik	kw	55	55	75	75	75	110
Rozmiar matrycy odcięcia	mm	Φ60*90L	Φ64*100L	Φ74*120L	Φ75*120L	Φ75*120L	Φ80*130L
Rozmiar stempla	mm	Φ75*185L	Φ75*185L	Φ75*250L	Φ90*215L	Φ90*215L	Φ120*270L
Główny rozmiar matrycy	mm	Φ100*190L	Φ100*345L	Φ100*510L	Φ125*240L	Φ125*345L	Φ140*250L
Umrzeć smoła	mm	120	120	120	140	140	160
Wymiary maszyny (L"W"H)	cm	650310260	870320300	1000320340	760320300	870320320	830430330
Podnoszenie ciężaru referencyjnego	Tona	43	60	80	62	75	105
Normalny rozmiar śruby	mm	10-16	10-16	12-20	12-20	12-20	14-27
Długość trzpienia półfabrykatu	mm	20-160	70-310	150-490	25-210	70-310	35-210

Model	Jednostka	SJBF-254L	SJBF-254LL	SJBF-304L	SJBF-304LL	SJBF-384LL
Stacja kucia	NIE.	4	4	4	4	4
Siła kucia	kg	450000	450000	600000	600000	900000
Maksymalna średnica odcięcia	mm	Φ30	Φ30	Φ38	Φ38	Φ42
Maksymalna długość odcięcia	mm	320	380	400/430	450	500
Zakres prędkości	szt./min	35-65	35-60	30-50	25-45	25-40
Udar PKO	mm	45	45	50	60	60
K.O.Stroke	mm	280	315	330/380	420	442
Główny skok suwaka	mm	420	510	520/540	620	656
Główny silnik	kw	110	110	132	132	200
Rozmiar matrycy odcięcia	mm	Φ99*150L	Φ99*150L	Φ118*180L	Φ118*180L	Φ120*180L
Rozmiar stempla	mm	Φ120*270L	Φ120*270L	Φ140*270L	Φ140*300L	Φ150*300L
Główny rozmiar matrycy	mm	Φ148*300L	Φ148*345L	Φ185*355L/Φ185/380L	Φ185*460L	Φ215*480L
Umrzeć smoła	mm	160	160	200	200	235
Wymiary maszyny (L"W"H)	cm	910420350	980420350	1000470460	1100490400	1200500410
Podnoszenie ciężaru referencyjnego	Tona	120	125	170	200	220
Normalny rozmiar śruby	mm	14-27	14-27	24-30	24-30	24-42
Długość trzpienia półfabrykatu	mm	60-260	70-310	60-320/80-350	70-400	150-420

Kształtowanie zalet

Dodatkowy etap formowania w przypadku skomplikowanych projektów głowic

Poprawiona kontrola symetrii i wymiarów główki

Większa elastyczność narzędzi

Szersza kompatybilność konstrukcji elementów złącznych

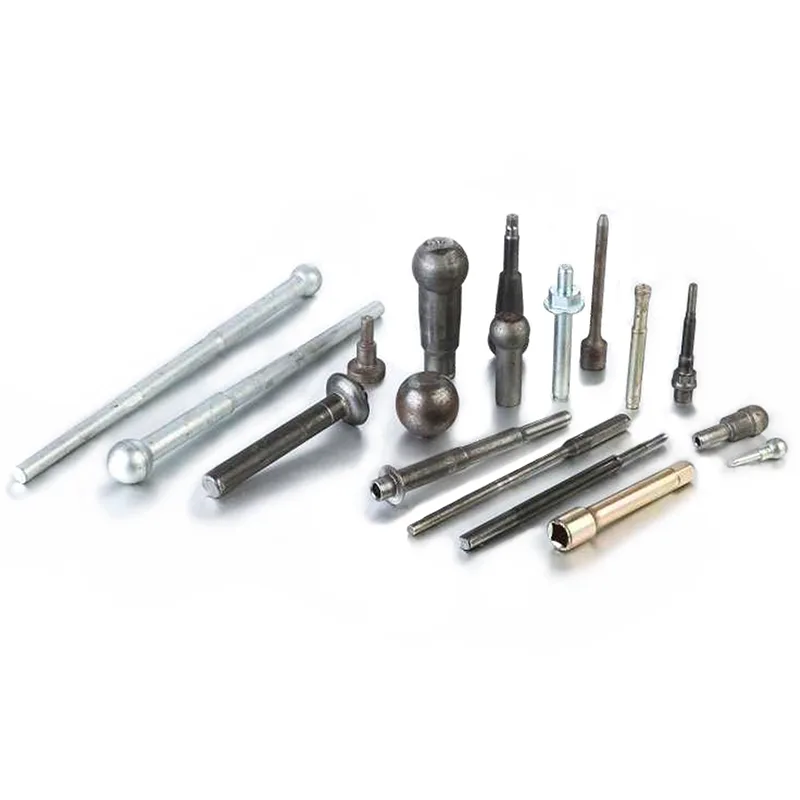

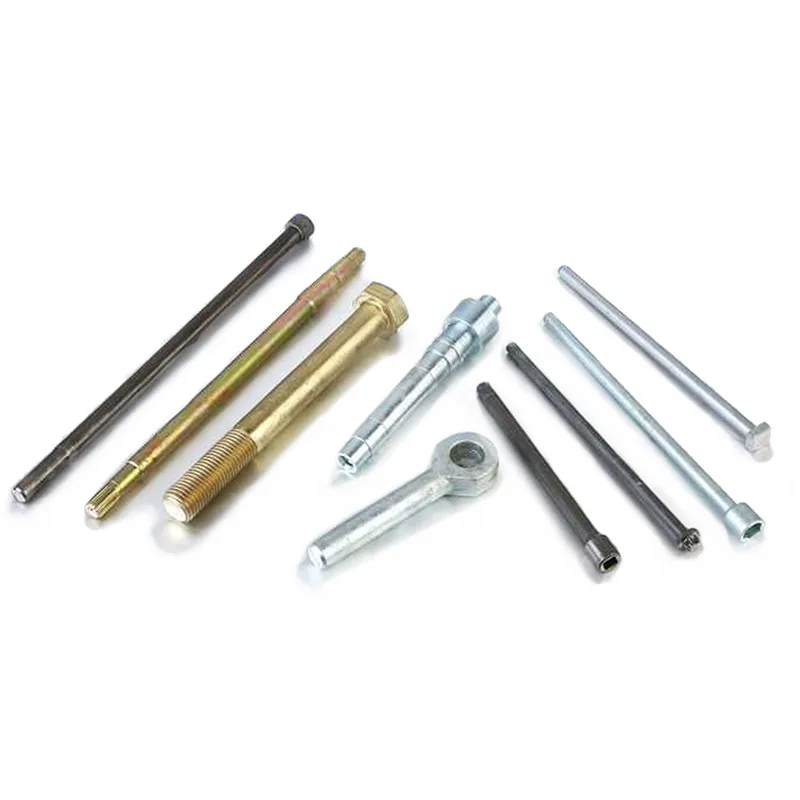

Pola aplikacji

Elementy złączne samochodowe

Śruby konstrukcyjne

Elementy złączne maszyn i urządzeń

Indywidualne projekty śrub

Często zadawane pytania

P1: Czym różni się 4-pozycyjny przyrząd do formowania śrub od modelu 3-pozycyjnego?

Dodatkowa stacja umożliwia bardziej stopniowe formowanie i obsługuje bardziej złożone kształty śrub.

P2: Czy nadaje się do precyzyjnych elementów złącznych?

Tak, często jest wybierany do zastosowań wymagających lepszej spójności wymiarowej.
